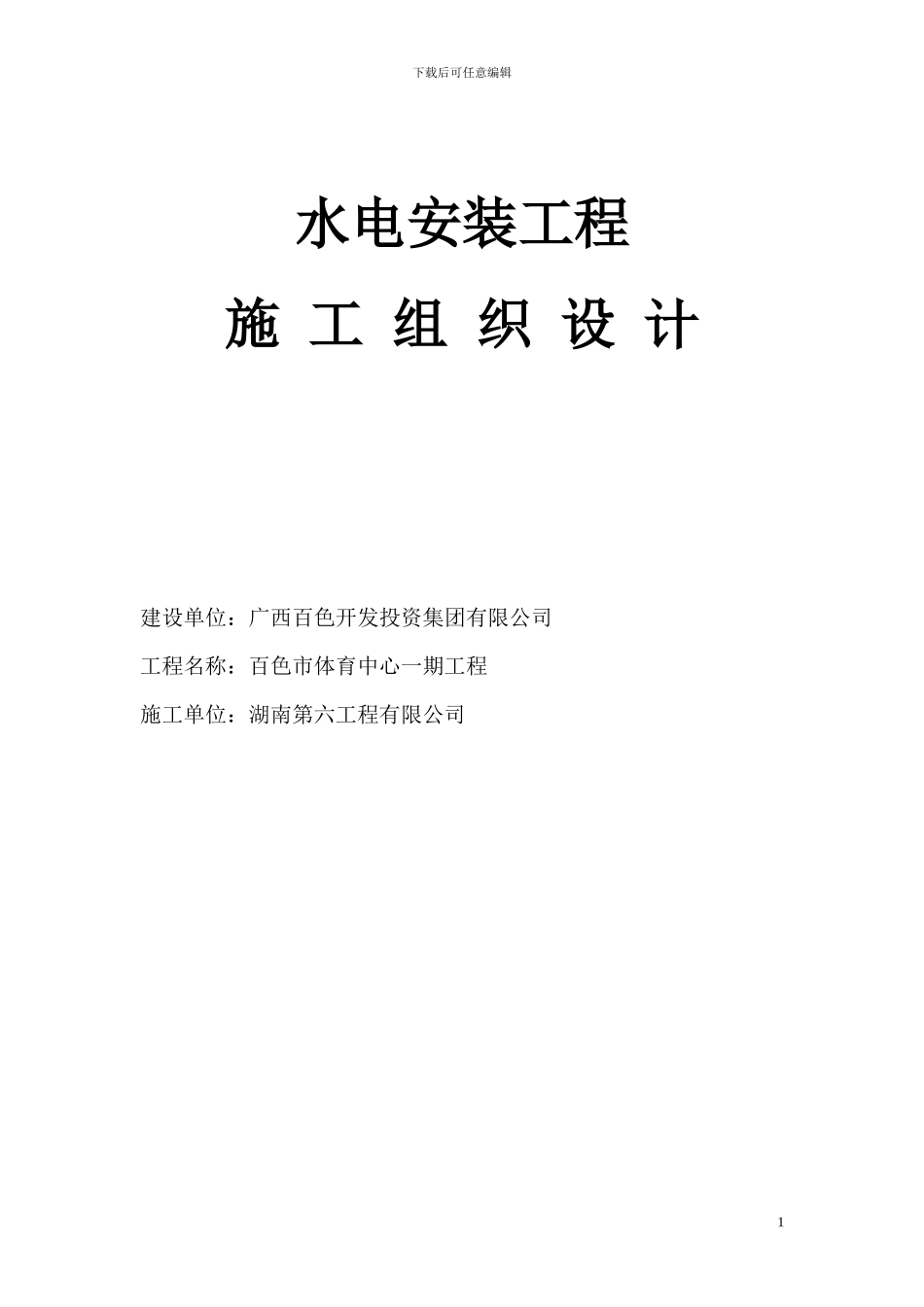

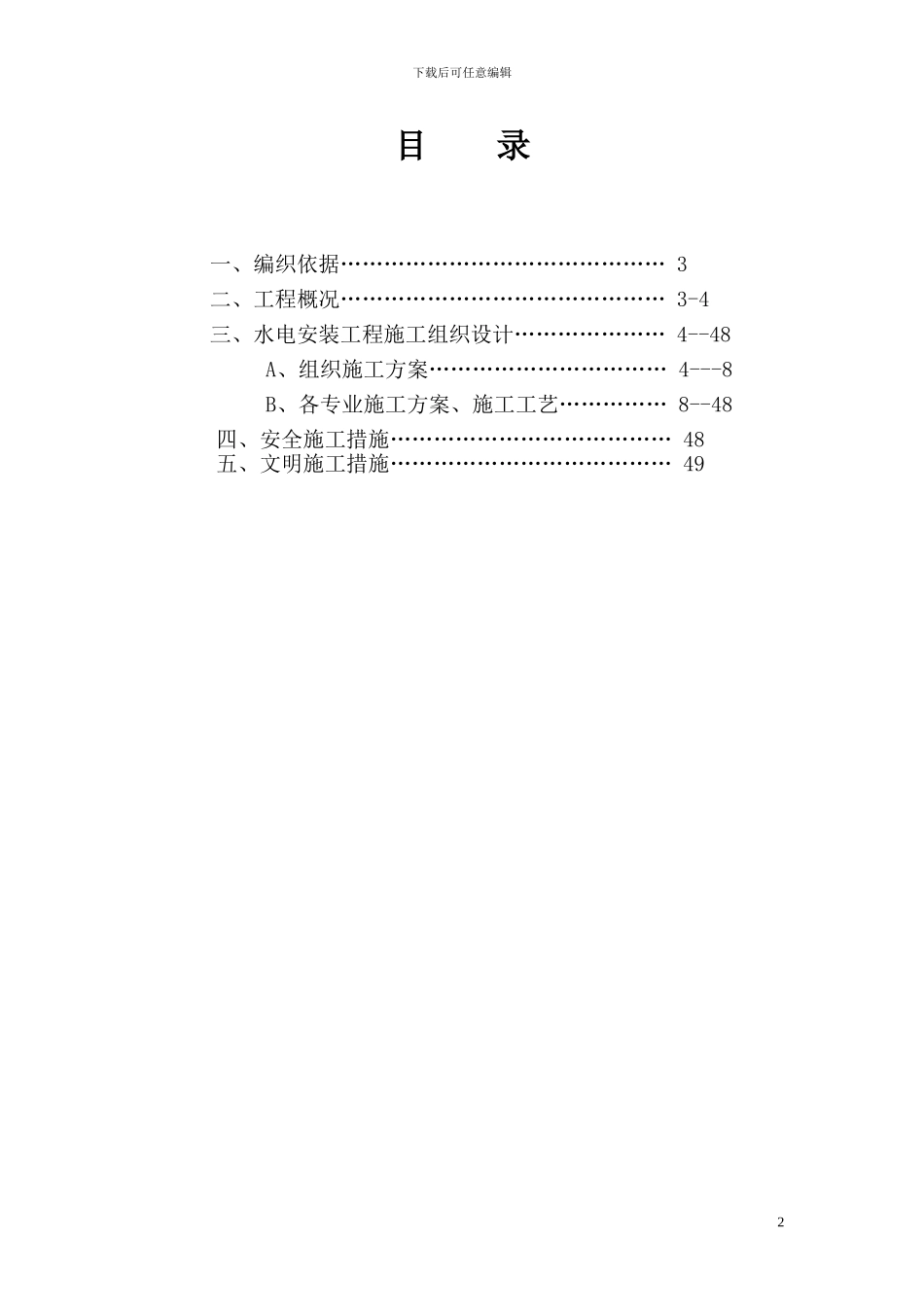

下载后可任意编辑水电安装工程施 工 组 织 设 计建设单位：广西百色开发投资集团有限公司工程名称：百色市体育中心一期工程施工单位：湖南第六工程有限公司1下载后可任意编辑目 录一、编织依据……………………………………… 3二、工程概况……………………………………… 3-4三、水电安装工程施工组织设计………………… 4--48A、组织施工方案…………………………… 4---8B、各专业施工方案、施工工艺…………… 8--48四、安全施工措施………………………………… 48五、文明施工措施………………………………… 492下载后可任意编辑一、编织依据1、施工图纸、图纸会审记录。2、招标文件、图纸答疑记要。3、《建筑给水排水设计法律规范》GB 50015-20244、《体育建筑设计法律规范》JG J31-20245、《建筑设计防火法律规范》GB50045-16 2024；6、《体育建筑设计法律规范》（JGJ31-2024）；7、《民用建筑电气设计法律规范》JGJ 16-2024；二、工 程 概 况1、工程简介本工程为百色体育中心一期工程（主体育场）。工程位于百色市龙景区 E04、E05 块地，工程总建筑面积：20773.22m2，共三层，首层层高 5.6m；二层层高 5.6m；三层 3.6m。本电气系统包括动力配电、普通照明、竞赛场地照明、应急照明组成，配电室设于一层，从市网引来一路 10KV 电源。另一路采纳一台主功率为 512KV 柴油发电机组作为消防等重要设备的应急。动力照明电源为 380/220V，采纳 TN-S 接地形式。应急照明电源采纳蓄电池供电及远程控制。给水水源由百色市市政给水管网供给，干管采纳衬塑钢管，丝扣连接；枝干式供水管道一层埋地暗敷，一层设消防水池，水泵房启动两台 11KV 的水泵保证足球场喷灌系统单独用水。2、结构本工程为体育馆及看台采纳钢筋混凝土框架结构。上部钢结构罩棚采纳钢管桁架结构，结构安全等级为二级，地基基础设计等级为甲等。三、水电安装工程施工组织设计3下载后可任意编辑 A、组织施工方案：安装工程必须紧密配合土建施工。(一)、配合主体结构施工1、在主体结构施工过程中，由于各种专业均有大量的预埋工作，因此，必须及时与土建做好配合工作。各专业必须认真熟悉施工图纸，在建设单位的组织下进行图纸会审，技术交底工作，在土建结构施工前做好各项施工准备工作。2、主体结构施工阶段的管道、空调、通风专业的施工。3、配合留洞：根据卫生洁具型号、规格，确定留洞位置、尺寸、复核坐标。4、预留孔洞：(1)、工艺流程：...
