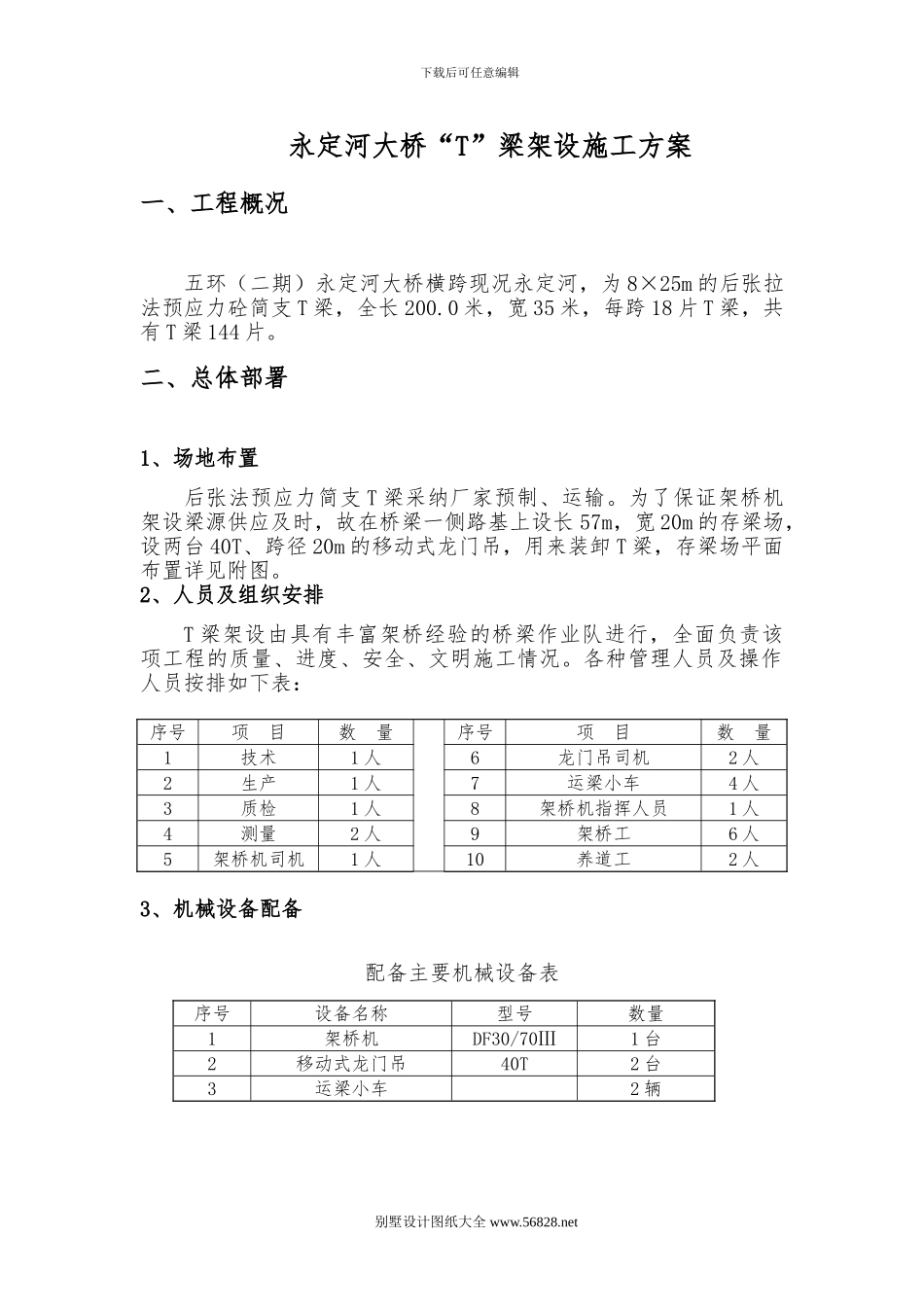

下载后可任意编辑永定河大桥“T”梁架设施工方案一、工程概况五环（二期）永定河大桥横跨现况永定河，为 8×25m 的后张拉法预应力砼简支 T 梁，全长 200.0 米，宽 35 米，每跨 18 片 T 梁，共有 T 梁 144 片。二、总体部署1、场地布置后张法预应力简支 T 梁采纳厂家预制、运输。为了保证架桥机架设梁源供应及时，故在桥梁一侧路基上设长 57m，宽 20m 的存梁场，设两台 40T、跨径 20m 的移动式龙门吊，用来装卸 T 梁，存梁场平面布置详见附图。2、人员及组织安排T 梁架设由具有丰富架桥经验的桥梁作业队进行，全面负责该项工程的质量、进度、安全、文明施工情况。各种管理人员及操作人员按排如下表：序号项 目数 量序号项 目数 量1技术1 人6龙门吊司机2 人2生产1 人7运梁小车4 人3质检1 人8架桥机指挥人员1 人4测量2 人9架桥工6 人5架桥机司机1 人10养道工2 人3、机械设备配备配备主要机械设备表序号设备名称型号数量1架桥机DF30/70Ⅲ1 台2移动式龙门吊40T2 台3运梁小车2 辆别墅设计图纸大全 www.56828.net下载后可任意编辑4、材料保证序号名称单位数量1运梁轨道枕木根100钢轨m1142架梁轨道枕木根180钢轨m4003运梁小车辆25、施工进度计划在 6 月 20 日架桥机到场开始拼装至 6 月 25 日完成。T 梁架设自6 月 26 日开始（早 6：00 移动架桥机至中午 12：00 就位完成，下午13：00 开始架设到晚上 20：00 架设 T 梁 7 片；第二天早 6：00 开始架设至晚上 20：00 完成第一跨 T 梁架设。），采纳架桥机自第一跨开始架设，平均每两天一跨，至 7 月 11 日架设完毕，共计 16 天。施工进度详细情况见下图“T 梁架设施工计划横道图”。T 梁架设施工计划横道图工程项目开工日期完工日期工作天数6 月7 月架桥机拼装6.206.256T 梁架设6.267.1116三、施工方法根据桥梁施工的实际情况，综合考虑，T 梁架设采纳架桥机架设方案，现桥梁一侧路基填筑已经完成，故在路基上拼装架桥机，采纳运梁小车运梁，向前进行桥梁架设。1、施工工艺流程见图 1别墅设计图纸大全 www.56828.net架桥机拼装T 梁架设施工准备下载后可任意编辑图 1 施工工艺流程图2、施工准备施工准备工作包括支座安装，T 梁运输等。⑴、支座安装在盖梁施工完支架拆除前，再一次复核盖梁上各支承垫石的标高及坐标，在各垫石上找出各自的十字线，用铁钉钉四个孔，并灌上红油漆。架桥机就位后再次复核对应标高...
