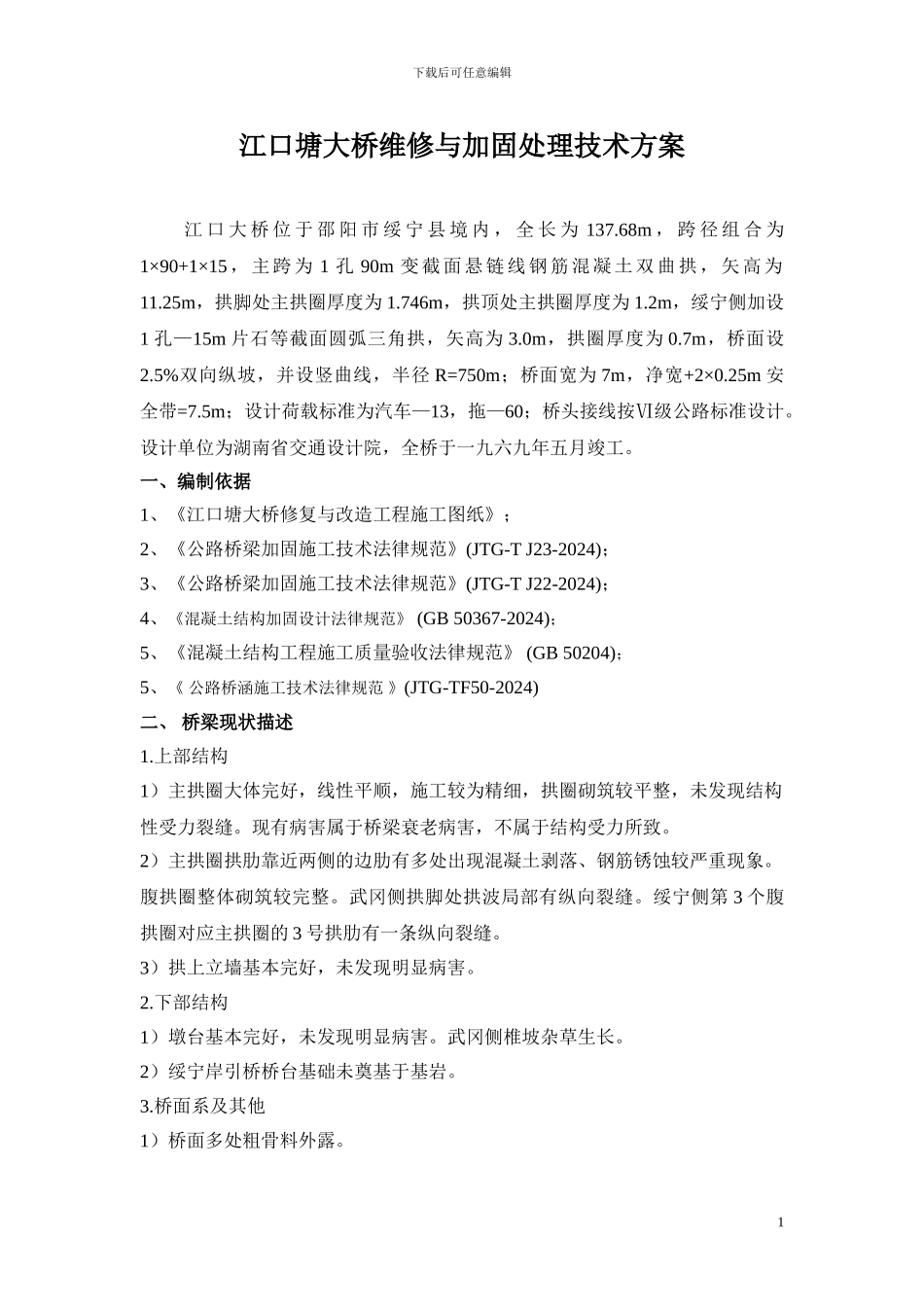

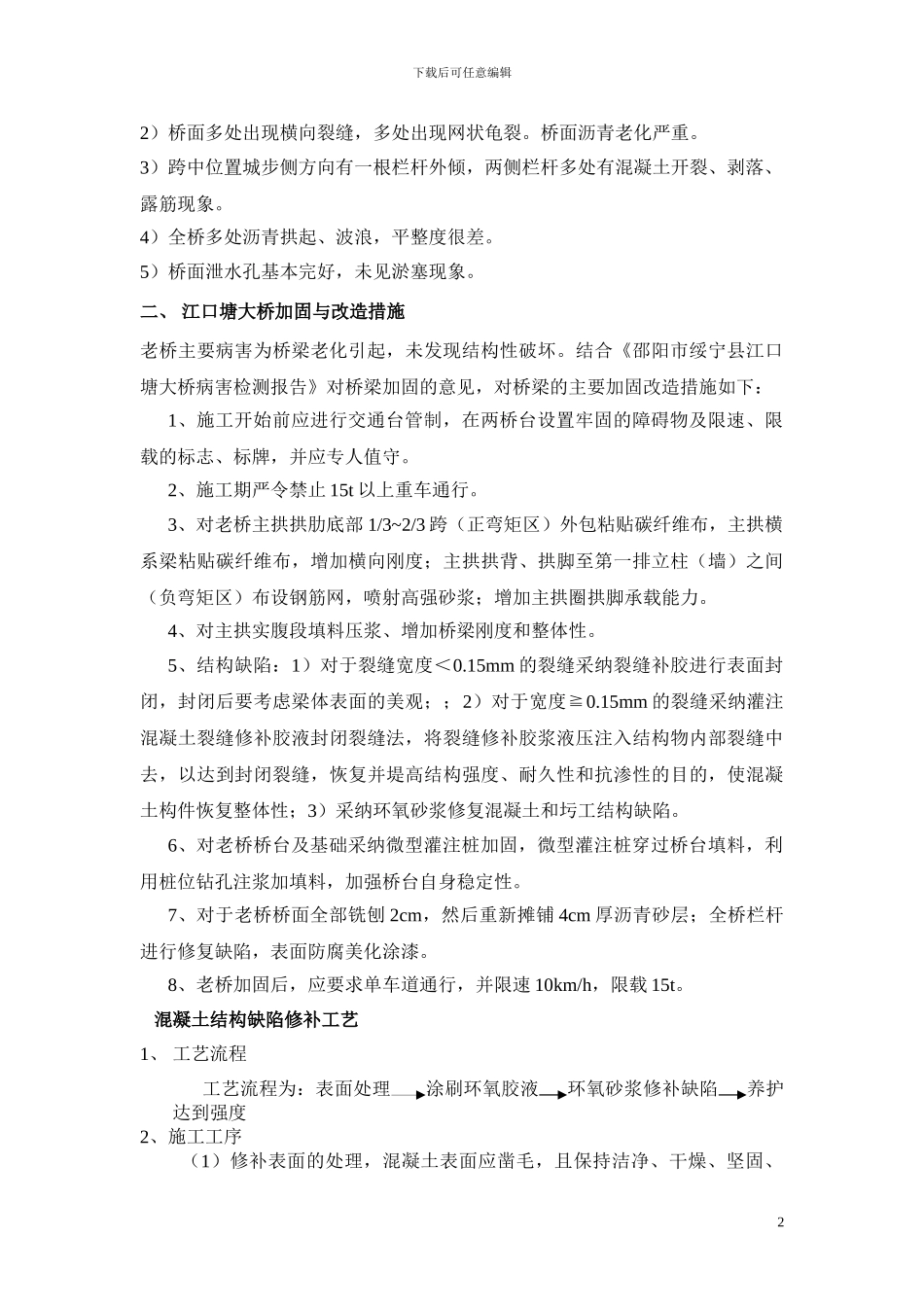

下载后可任意编辑江口塘大桥维修与加固处理技术方案 江 口 大 桥 位 于 邵 阳 市 绥 宁 县 境 内 ， 全 长 为 137.68m ， 跨 径 组 合 为1×90+1×15 ，主跨为 1 孔 90m 变截面悬链线钢筋混凝土双曲拱，矢高为11.25m，拱脚处主拱圈厚度为 1.746m，拱顶处主拱圈厚度为 1.2m，绥宁侧加设1 孔—15m 片石等截面圆弧三角拱，矢高为 3.0m，拱圈厚度为 0.7m，桥面设2.5%双向纵坡，并设竖曲线，半径 R=750m；桥面宽为 7m，净宽+2×0.25m 安全带=7.5m；设计荷载标准为汽车—13，拖—60；桥头接线按Ⅵ级公路标准设计。设计单位为湖南省交通设计院，全桥于一九六九年五月竣工。一、编制依据1、《江口塘大桥修复与改造工程施工图纸》；2、《公路桥梁加固施工技术法律规范》(JTG-T J23-2024)；3、《公路桥梁加固施工技术法律规范》(JTG-T J22-2024)；4、《混凝土结构加固设计法律规范》 (GB 50367-2024)；5、《混凝土结构工程施工质量验收法律规范》 (GB 50204)；5、《 公路桥涵施工技术法律规范 》(JTG-TF50-2024)二、 桥梁现状描述1.上部结构1）主拱圈大体完好，线性平顺，施工较为精细，拱圈砌筑较平整，未发现结构性受力裂缝。现有病害属于桥梁衰老病害，不属于结构受力所致。2）主拱圈拱肋靠近两侧的边肋有多处出现混凝土剥落、钢筋锈蚀较严重现象。腹拱圈整体砌筑较完整。武冈侧拱脚处拱波局部有纵向裂缝。绥宁侧第 3 个腹拱圈对应主拱圈的 3 号拱肋有一条纵向裂缝。3）拱上立墙基本完好，未发现明显病害。2.下部结构1）墩台基本完好，未发现明显病害。武冈侧椎坡杂草生长。2）绥宁岸引桥桥台基础未奠基于基岩。3.桥面系及其他1）桥面多处粗骨料外露。1下载后可任意编辑2）桥面多处出现横向裂缝，多处出现网状龟裂。桥面沥青老化严重。3）跨中位置城步侧方向有一根栏杆外倾，两侧栏杆多处有混凝土开裂、剥落、露筋现象。4）全桥多处沥青拱起、波浪，平整度很差。5）桥面泄水孔基本完好，未见淤塞现象。二、 江口塘大桥加固与改造措施老桥主要病害为桥梁老化引起，未发现结构性破坏。结合《邵阳市绥宁县江口塘大桥病害检测报告》对桥梁加固的意见，对桥梁的主要加固改造措施如下：1、施工开始前应进行交通台管制，在两桥台设置牢固的障碍物及限速、限载的标志、标牌，并应专人值守。2、施工期严令禁止 15t 以上重车通行。3、对老桥主拱拱肋底部 1/3~2/3 跨（正弯矩区）外包粘贴碳纤维布，主拱横...
