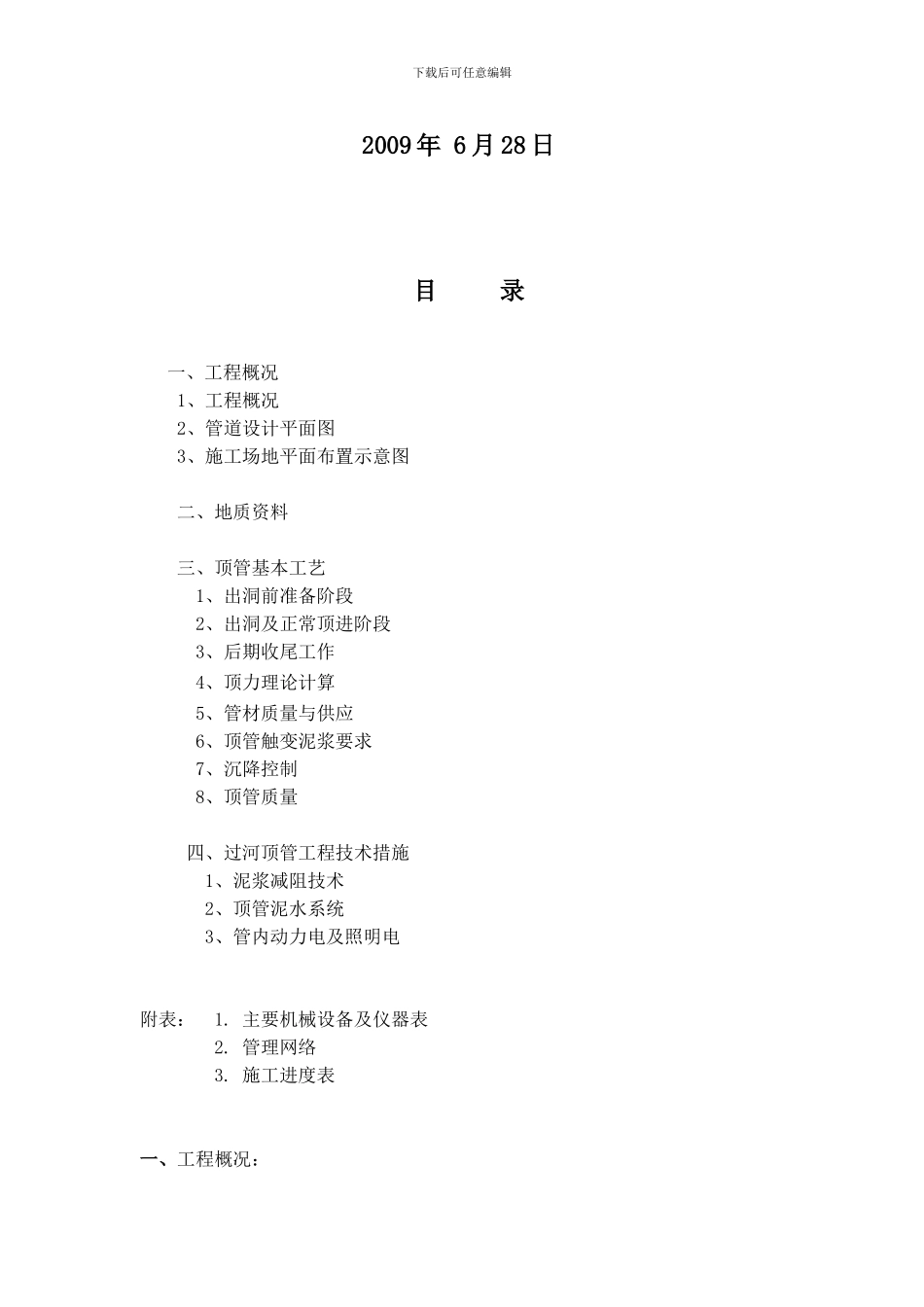

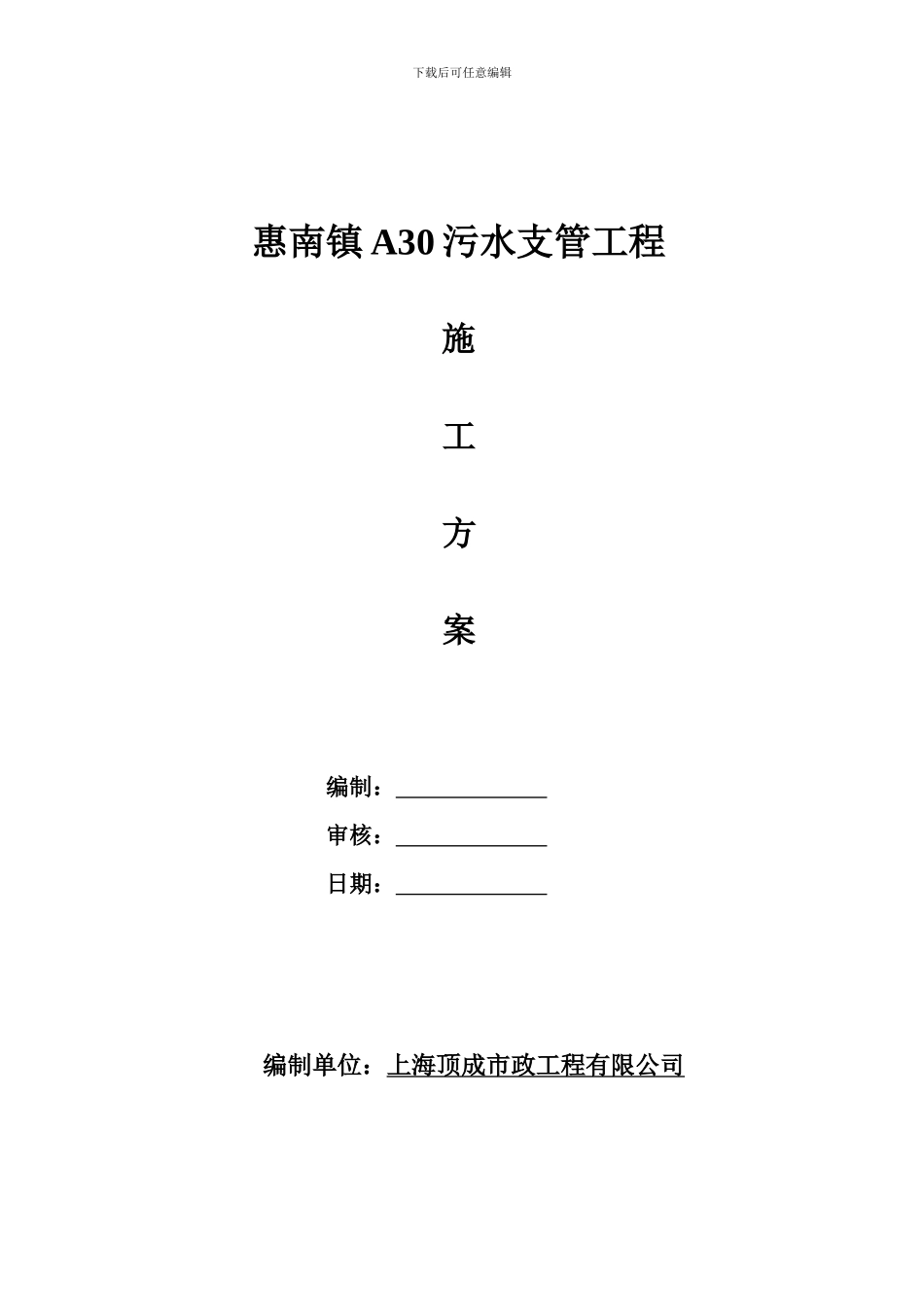

下载后可任意编辑惠南镇 A30 污水支管工程施工方案编制： 审核： 日期： 编制单位：上海顶成市政工程有限公司下载后可任意编辑2009 年 6 月 28 日目 录一、工程概况1、工程概况2、管道设计平面图3、施工场地平面布置示意图二、地质资料三、顶管基本工艺1、出洞前准备阶段2、出洞及正常顶进阶段3、后期收尾工作4、顶力理论计算5、管材质量与供应6、顶管触变泥浆要求7、沉降控制8、顶管质量四、过河顶管工程技术措施 1、泥浆减阻技术 2、顶管泥水系统 3、管内动力电及照明电 附表： 1. 主要机械设备及仪器表2. 管理网络3. 施工进度表一、工程概况：下载后可任意编辑1、工程概况该工程上海市南汇区，北起沪南公路，南至新河村，跨越大运河，紧邻A30 公路西侧，全线长 4.5km。工程建设的目的主要是解决惠南镇的污水排放问题。本标段为 DN1000 顶管工程，管线长约 168 米，位于 A30 高速附近，根据图纸该施工区域内埋有天然气管道 1 根和通信光缆 2 根，与设计顶进轴线不呈相交状态。工作井位于大治河东侧，接收井位于大治河西侧，河宽约为 100m，河底标高不详。由于本工程段的设计管线需要穿越大治河底部，所以工程难度较大， 采纳顶管法施工便可以解决施工难度大的问题。我公司本着确保惠南镇 A30 西侧污水支管顶管工程达到业主质量标准的要求，同时尽量减少施工对该地段的影响，加快施工进度，争取早日完成本工程。我们将在工程全过程施工中，充分依靠和运用我公司在顶管施工优势和经验，选择合理、最优化的施工组织设计；选择资深的项目管理人员和技术人员参加本工程施工；在施工管理中充分发挥广阔工程技术人员和管理人员的聪慧才智和积极性，以领先的技术为龙头，建立完善的质量体系，齐心协力完成本工程的建设任务。在施工准备阶段，我们将和业主共同制造条件，尽早落实施工前期的准备，为工程施工制造有利条件。我公司将指派富有处理、协调前期、精通顶管技术的同志专门组成本工程的前期工作组。在施工前做好前期工作确保工程顺利开展。2、管道设计平面图（附图 1）3、施工场地平面布置示意图（附图 2）二、地质资料：根据地质报告，本工程段的土质状况如下：层灰色淤泥质粉质粘土，该层在拟建场地均有分布，属于 Q43地质时代，成因类型为浅海～滨海，层厚 0.50～1.80m，层地标高-2.91～-3.78m，饱和，流塑，无摇震反应，稍有光滑，干强度中等，韧性中等，含云母，有机质，夹薄层粉沙，属高压缩性土。层...
