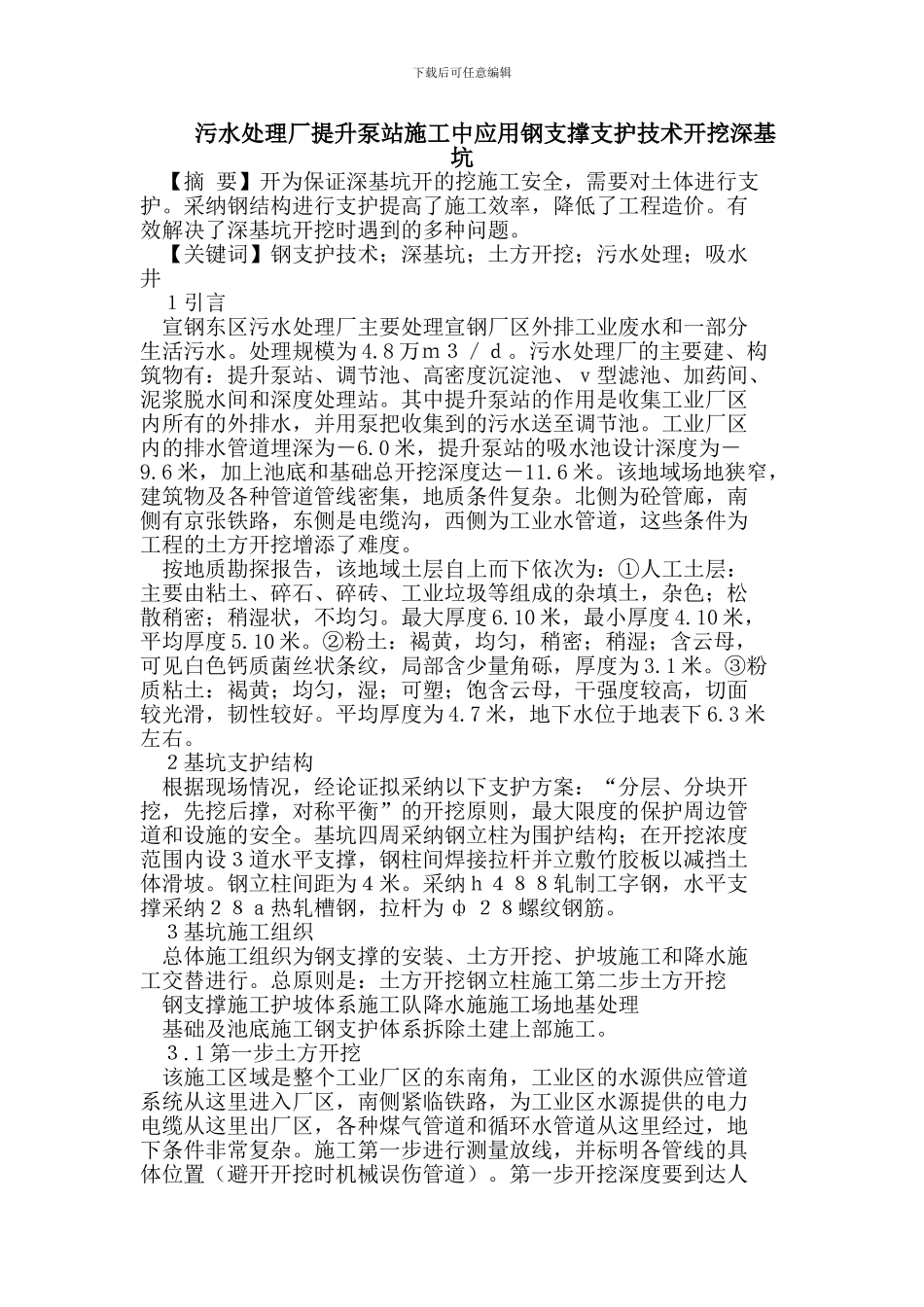

污水处理厂提升泵站施工中应用钢支撑支护技术开挖深基坑VIP免费

下载后可任意编辑污水处理厂提升泵站施工中应用钢支撑支护技术开挖深基坑【摘 要】开为保证深基坑开的挖施工安全，需要对土体进行支护。采纳钢结构进行支护提高了施工效率，降低了工程造价。有效解决了深基坑开挖时遇到的多种问题。【关键词】钢支护技术；深基坑；土方开挖；污水处理；吸水井１引言宣钢东区污水处理厂主要处理宣钢厂区外排工业废水和一部分生活污水。处理规模为 4.8 万ｍ３／ｄ。污水处理厂的主要建、构筑物有：提升泵站、调节池、高密度沉淀池、ｖ型滤池、加药间、泥浆脱水间和深度处理站。其中提升泵站的作用是收集工业厂区内所有的外排水，并用泵把收集到的污水送至调节池。工业厂区内的排水管道埋深为－6.0 米，提升泵站的吸水池设计深度为－9.6 米，加上池底和基础总开挖深度达－11.6 米。该地域场地狭窄，建筑物及各种管道管线密集，地质条件复杂。北侧为砼管廊，南侧有京张铁路，东侧是电缆沟，西侧为工业水管道，这些条件为工程的土方开挖增添了难度。按地质勘探报告，该地域土层自上而下依次为：①人工土层：主要由粘土、碎石、碎砖、工业垃圾等组成的杂填土，杂色；松散稍密；稍湿状，不均匀。最大厚度 6.10 米，最小厚度 4.10 米，平均厚度 5.10 米。②粉土：褐黄，均匀，稍密；稍湿；含云母，可见白色钙质菌丝状条纹，局部含少量角砾，厚度为 3.1 米。③粉质粘土：褐黄；均匀，湿；可塑；饱含云母，干强度较高，切面较光滑，韧性较好。平均厚度为 4.7 米，地下水位于地表下 6.3 米左右。２基坑支护结构根据现场情况，经论证拟采纳以下支护方案：“分层、分块开挖，先挖后撑，对称平衡”的开挖原则，最大限度的保护周边管道和设施的安全。基坑四周采纳钢立柱为围护结构；在开挖浓度范围内设３道水平支撑，钢柱间焊接拉杆并立敷竹胶板以减挡土体滑坡。钢立柱间距为４米。采纳ｈ４８８轧制工字钢，水平支撑采纳２８ａ热轧槽钢，拉杆为 ф ２８螺纹钢筋。３基坑施工组织总体施工组织为钢支撑的安装、土方开挖、护坡施工和降水施工交替进行。总原则是：土方开挖钢立柱施工第二步土方开挖钢支撑施工护坡体系施工队降水施施工场地基处理基础及池底施工钢支护体系拆除土建上部施工。３.1 第一步土方开挖该施工区域是整个工业厂区的东南角，工业区的水源供应管道系统从这里进入厂区，南侧紧临铁路，为工业区水源提供的电力电缆从这里出厂区，各种煤气管道和循环水管道从这里经过，地下条件非常复杂。施工...
