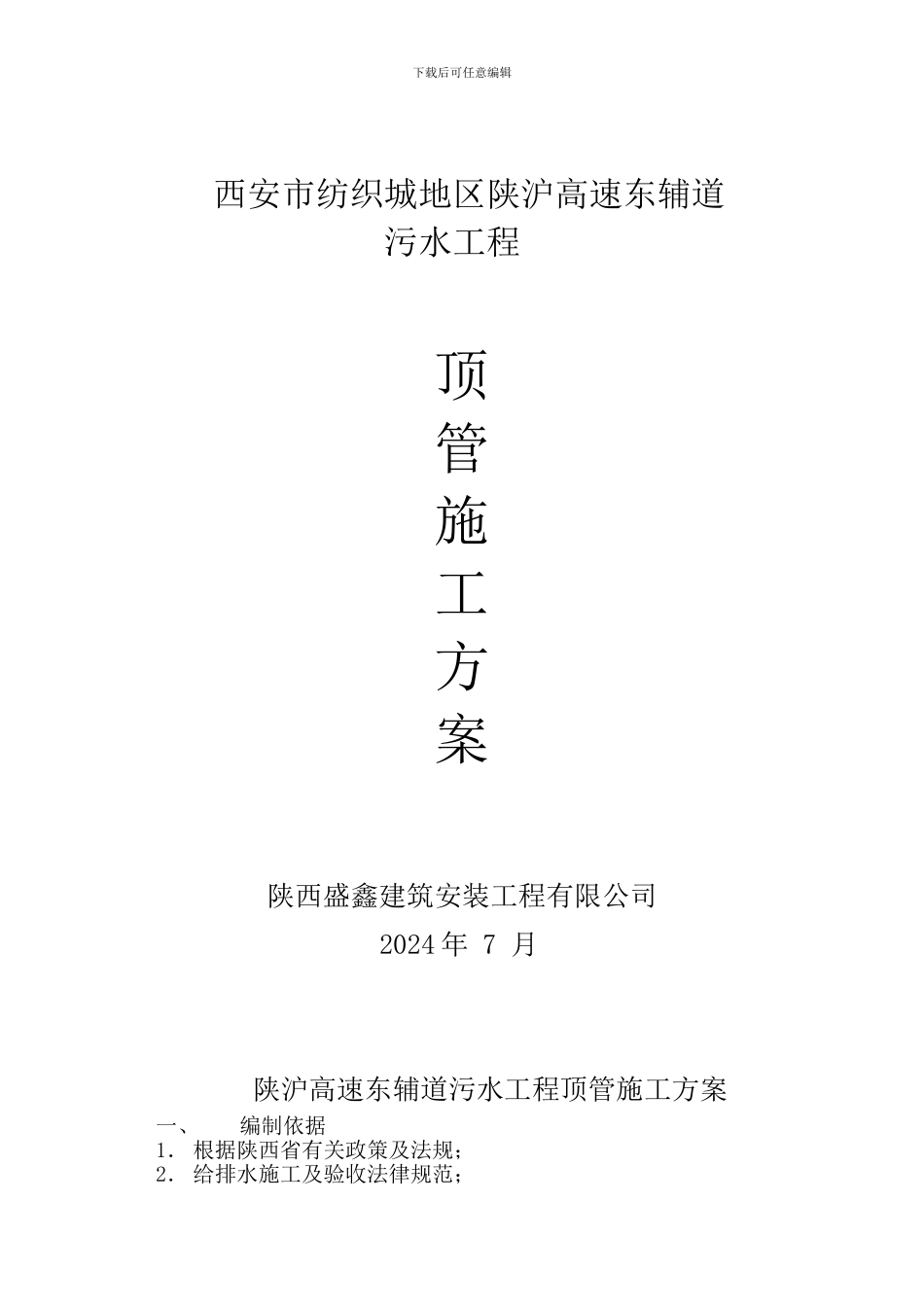

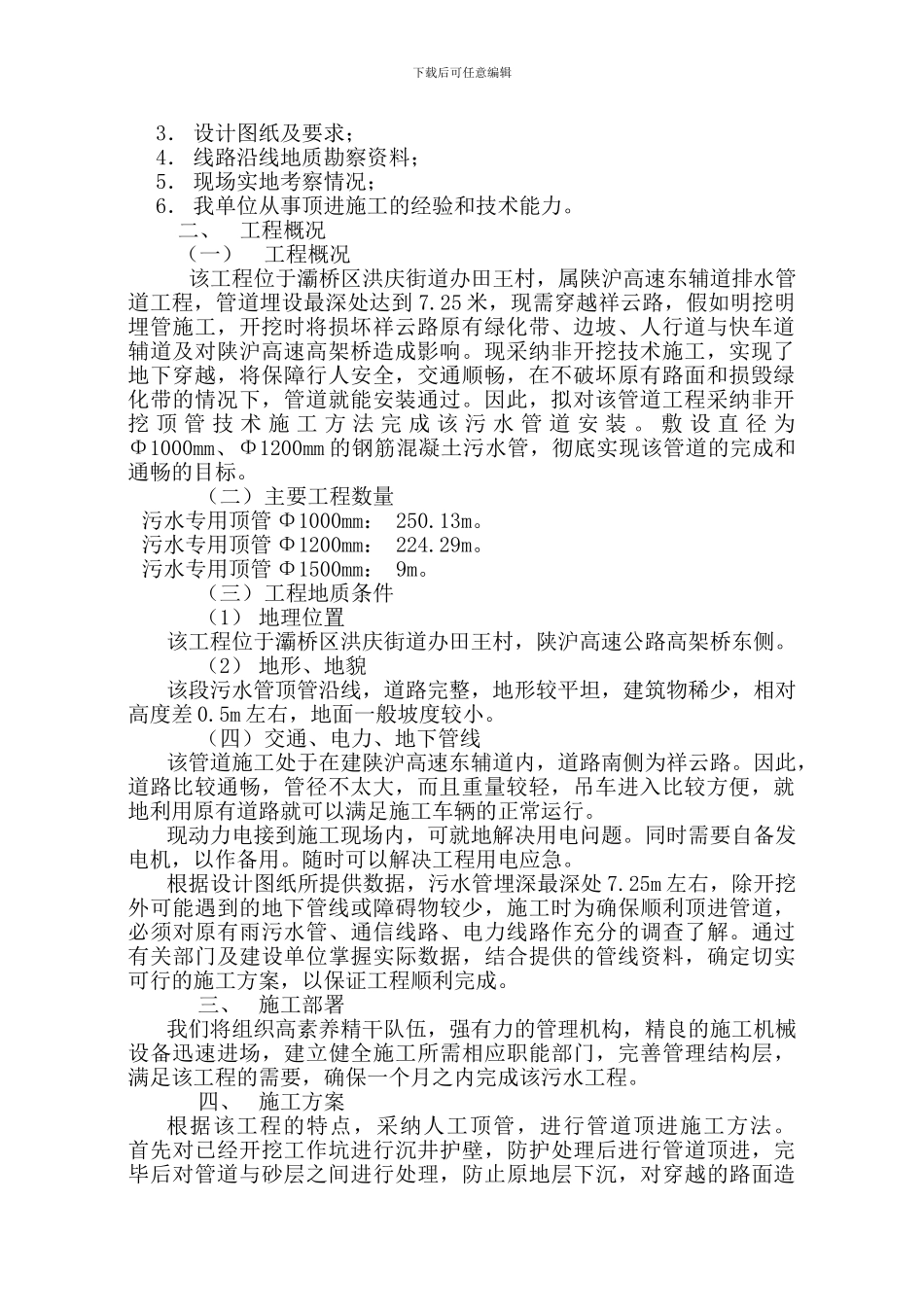

下载后可任意编辑西安市纺织城地区陕沪高速东辅道污水工程顶管施工方案陕西盛鑫建筑安装工程有限公司2024 年 7 月陕沪高速东辅道污水工程顶管施工方案一、编制依据1. 根据陕西省有关政策及法规;2. 给排水施工及验收法律规范;下载后可任意编辑3. 设计图纸及要求;4. 线路沿线地质勘察资料;5. 现场实地考察情况;6. 我单位从事顶进施工的经验和技术能力。二、工程概况(一)工程概况 该工程位于灞桥区洪庆街道办田王村,属陕沪高速东辅道排水管道工程,管道埋设最深处达到 7.25 米,现需穿越祥云路,假如明挖明埋管施工,开挖时将损坏祥云路原有绿化带、边坡、人行道与快车道辅道及对陕沪高速高架桥造成影响。现采纳非开挖技术施工,实现了地下穿越,将保障行人安全,交通顺畅,在不破坏原有路面和损毁绿化带的情况下,管道就能安装通过。因此,拟对该管道工程采纳非开挖 顶 管 技 术 施 工 方 法 完 成 该 污 水 管 道 安 装 。 敷 设 直 径 为Φ1000mm、Φ1200mm 的钢筋混凝土污水管,彻底实现该管道的完成和通畅的目标。(二)主要工程数量污水专用顶管 Φ1000mm: 250.13m。污水专用顶管 Φ1200mm: 224.29m。污水专用顶管 Φ1500mm: 9m。(三)工程地质条件(1) 地理位置该工程位于灞桥区洪庆街道办田王村,陕沪高速公路高架桥东侧。(2) 地形、地貌该段污水管顶管沿线,道路完整,地形较平坦,建筑物稀少,相对高度差 0.5m 左右,地面一般坡度较小。(四)交通、电力、地下管线该管道施工处于在建陕沪高速东辅道内,道路南侧为祥云路。因此,道路比较通畅,管径不太大,而且重量较轻,吊车进入比较方便,就地利用原有道路就可以满足施工车辆的正常运行。现动力电接到施工现场内,可就地解决用电问题。同时需要自备发电机,以作备用。随时可以解决工程用电应急。根据设计图纸所提供数据,污水管埋深最深处 7.25m 左右,除开挖外可能遇到的地下管线或障碍物较少,施工时为确保顺利顶进管道,必须对原有雨污水管、通信线路、电力线路作充分的调查了解。通过有关部门及建设单位掌握实际数据,结合提供的管线资料,确定切实可行的施工方案,以保证工程顺利完成。三、 施工部署我们将组织高素养精干队伍,强有力的管理机构,精良的施工机械设备迅速进场,建立健全施工所需相应职能部门,完善管理结构层,满足该工程的需要,确保一个月之内完成该污水工程。四、 施工方案 根据该工程...
