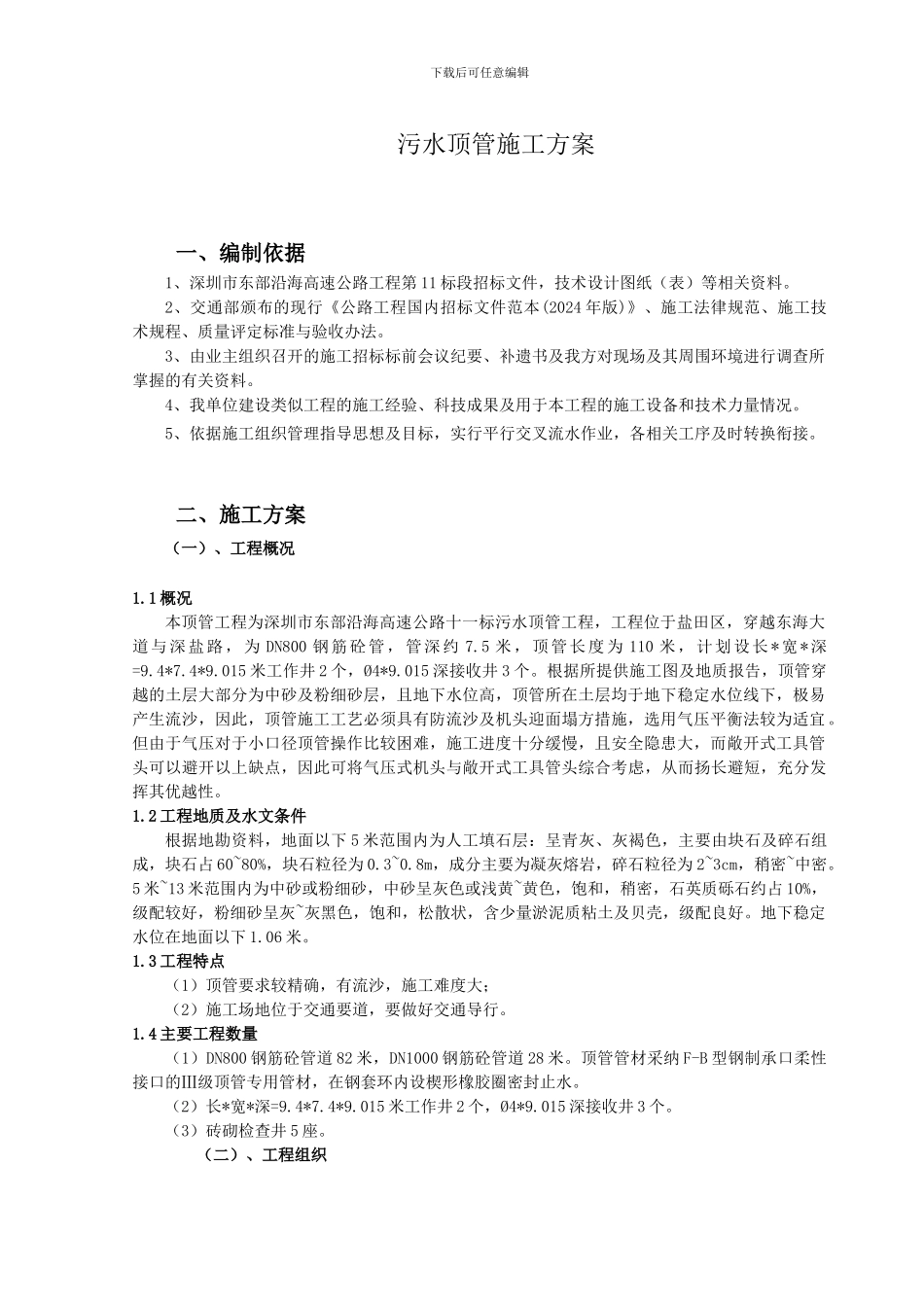

下载后可任意编辑污水顶管施工方案 一、编制依据1、深圳市东部沿海高速公路工程第 11 标段招标文件,技术设计图纸(表)等相关资料。2、交通部颁布的现行《公路工程国内招标文件范本(2024 年版)》、施工法律规范、施工技术规程、质量评定标准与验收办法。3、由业主组织召开的施工招标标前会议纪要、补遗书及我方对现场及其周围环境进行调查所掌握的有关资料。4、我单位建设类似工程的施工经验、科技成果及用于本工程的施工设备和技术力量情况。5、依据施工组织管理指导思想及目标,实行平行交叉流水作业,各相关工序及时转换衔接。二、施工方案(一)、工程概况1.1 概况本顶管工程为深圳市东部沿海高速公路十一标污水顶管工程,工程位于盐田区,穿越东海大道与深盐路,为 DN800 钢筋砼管,管深约 7.5 米,顶管长度为 110 米,计划设长 *宽*深=9.4*7.4*9.015 米工作井 2 个,Ø4*9.015 深接收井 3 个。根据所提供施工图及地质报告,顶管穿越的土层大部分为中砂及粉细砂层,且地下水位高,顶管所在土层均于地下稳定水位线下,极易产生流沙,因此,顶管施工工艺必须具有防流沙及机头迎面塌方措施,选用气压平衡法较为适宜。但由于气压对于小口径顶管操作比较困难,施工进度十分缓慢,且安全隐患大,而敞开式工具管头可以避开以上缺点,因此可将气压式机头与敞开式工具管头综合考虑,从而扬长避短,充分发挥其优越性。1.2 工程地质及水文条件根据地勘资料,地面以下 5 米范围内为人工填石层:呈青灰、灰褐色,主要由块石及碎石组成,块石占 60~80%,块石粒径为 0.3~0.8m,成分主要为凝灰熔岩,碎石粒径为 2~3cm,稍密~中密。5 米~13 米范围内为中砂或粉细砂,中砂呈灰色或浅黄~黄色,饱和,稍密,石英质砾石约占 10%,级配较好,粉细砂呈灰~灰黑色,饱和,松散状,含少量淤泥质粘土及贝壳,级配良好。地下稳定水位在地面以下 1.06 米。1.3 工程特点(1)顶管要求较精确,有流沙,施工难度大;(2)施工场地位于交通要道,要做好交通导行。1.4 主要工程数量(1)DN800 钢筋砼管道 82 米,DN1000 钢筋砼管道 28 米。顶管管材采纳 F-B 型钢制承口柔性接口的Ⅲ级顶管专用管材,在钢套环内设楔形橡胶圈密封止水。(2)长*宽*深=9.4*7.4*9.015 米工作井 2 个,Ø4*9.015 深接收井 3 个。(3)砖砌检查井 5 座。(二)、工程组织下载后可任意编辑2.1 工程人员组织本工程在交通繁忙的道路下施工,地质情况较复...
