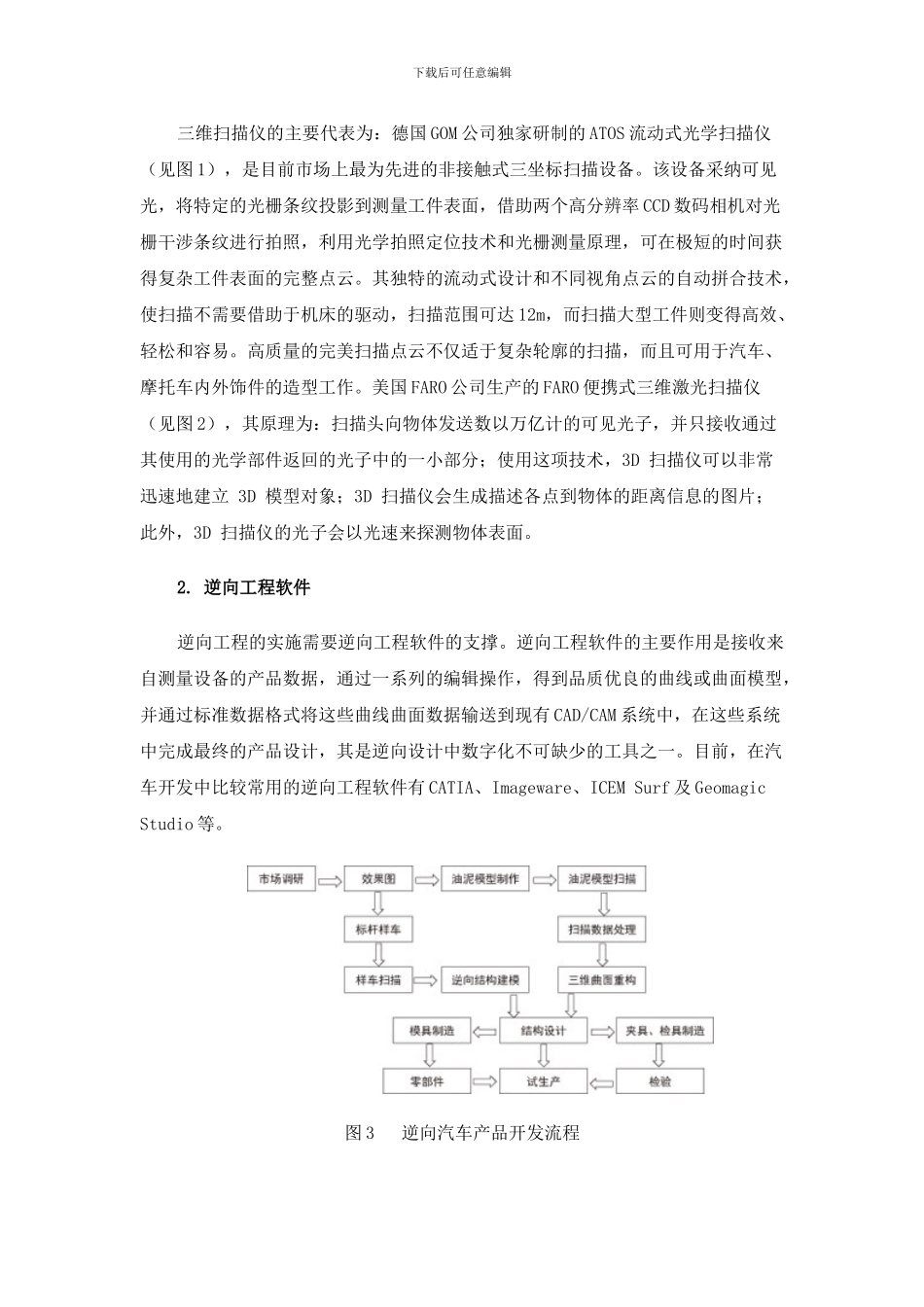

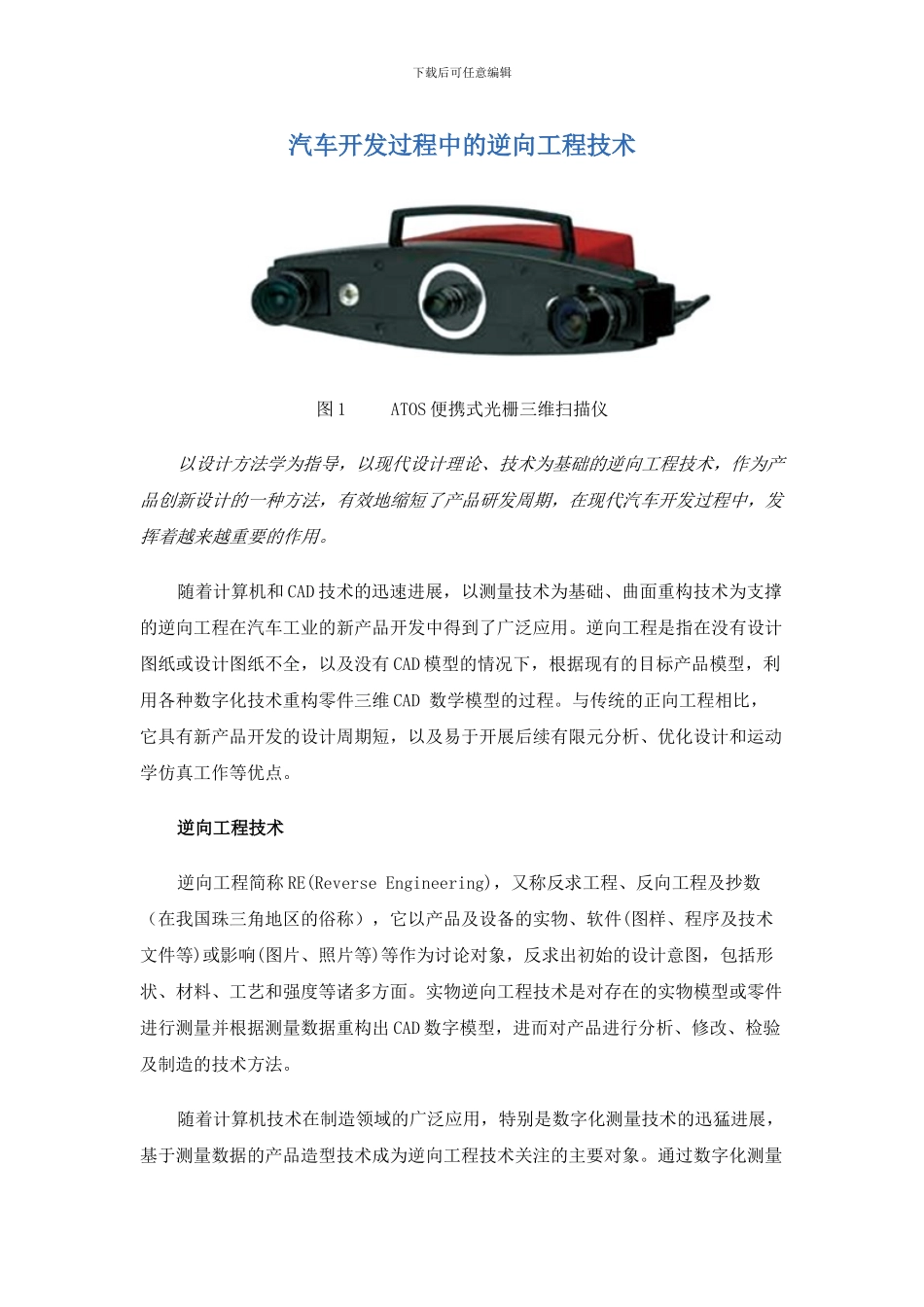

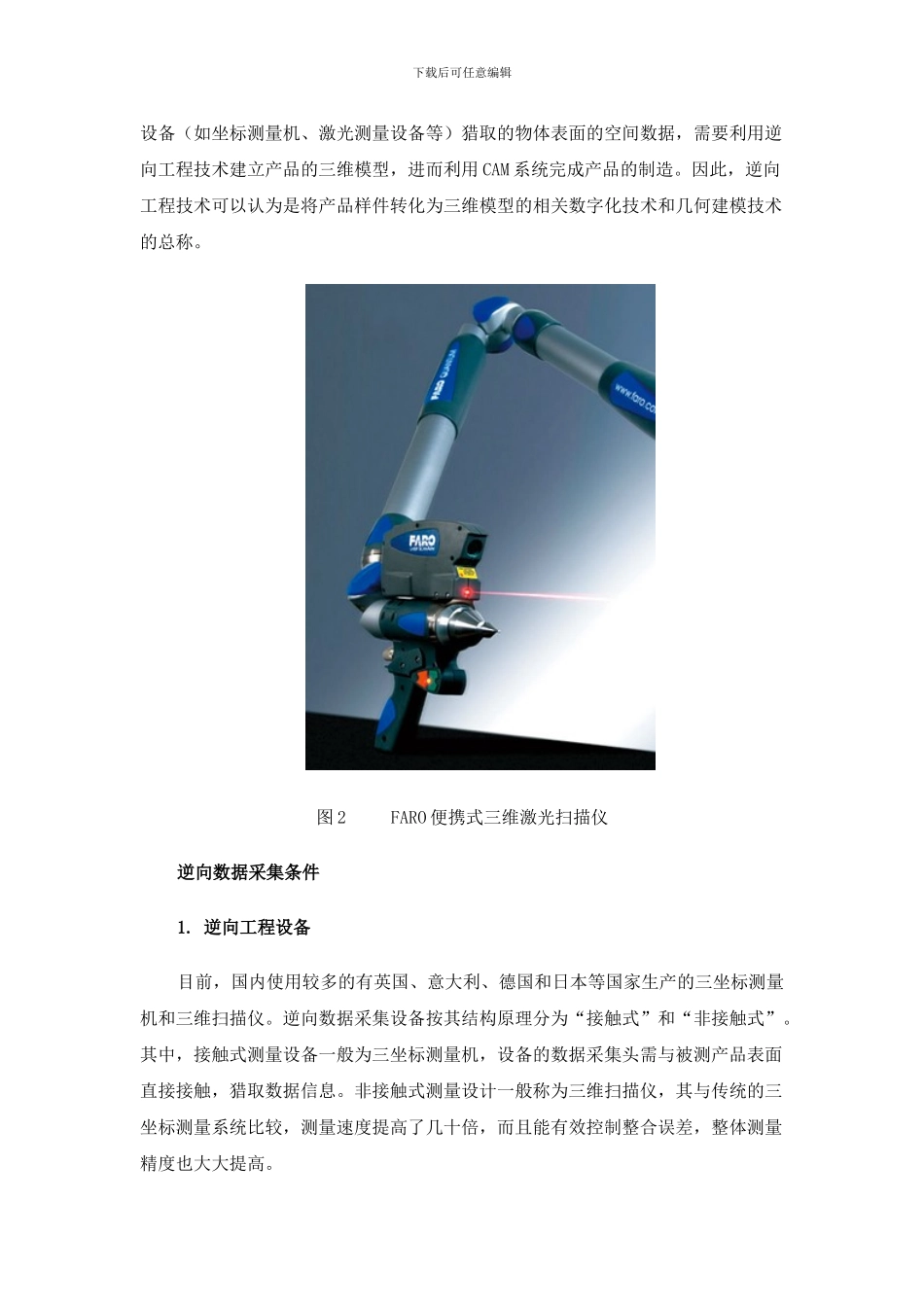

下载后可任意编辑汽车开发过程中的逆向工程技术图 1 ATOS 便携式光栅三维扫描仪 以设计方法学为指导,以现代设计理论、技术为基础的逆向工程技术,作为产品创新设计的一种方法,有效地缩短了产品研发周期,在现代汽车开发过程中,发挥着越来越重要的作用。随着计算机和 CAD 技术的迅速进展,以测量技术为基础、曲面重构技术为支撑的逆向工程在汽车工业的新产品开发中得到了广泛应用。逆向工程是指在没有设计图纸或设计图纸不全,以及没有 CAD 模型的情况下,根据现有的目标产品模型,利用各种数字化技术重构零件三维 CAD 数学模型的过程。与传统的正向工程相比,它具有新产品开发的设计周期短,以及易于开展后续有限元分析、优化设计和运动学仿真工作等优点。逆向工程技术逆向工程简称 RE(Reverse Engineering),又称反求工程、反向工程及抄数(在我国珠三角地区的俗称),它以产品及设备的实物、软件(图样、程序及技术文件等)或影响(图片、照片等)等作为讨论对象,反求出初始的设计意图,包括形状、材料、工艺和强度等诸多方面。实物逆向工程技术是对存在的实物模型或零件进行测量并根据测量数据重构出 CAD 数字模型,进而对产品进行分析、修改、检验及制造的技术方法。随着计算机技术在制造领域的广泛应用,特别是数字化测量技术的迅猛进展,基于测量数据的产品造型技术成为逆向工程技术关注的主要对象。通过数字化测量下载后可任意编辑设备(如坐标测量机、激光测量设备等)猎取的物体表面的空间数据,需要利用逆向工程技术建立产品的三维模型,进而利用 CAM 系统完成产品的制造。因此,逆向工程技术可以认为是将产品样件转化为三维模型的相关数字化技术和几何建模技术的总称。图 2 FARO 便携式三维激光扫描仪逆向数据采集条件1. 逆向工程设备目前,国内使用较多的有英国、意大利、德国和日本等国家生产的三坐标测量机和三维扫描仪。逆向数据采集设备按其结构原理分为“接触式”和“非接触式”。其中,接触式测量设备一般为三坐标测量机,设备的数据采集头需与被测产品表面直接接触,猎取数据信息。非接触式测量设计一般称为三维扫描仪,其与传统的三坐标测量系统比较,测量速度提高了几十倍,而且能有效控制整合误差,整体测量精度也大大提高。下载后可任意编辑三维扫描仪的主要代表为:德国 GOM 公司独家研制的 ATOS 流动式光学扫描仪(见图 1),是目前市场上最为先进的非接触式三坐标扫描设备。该设备采纳可见光,...
