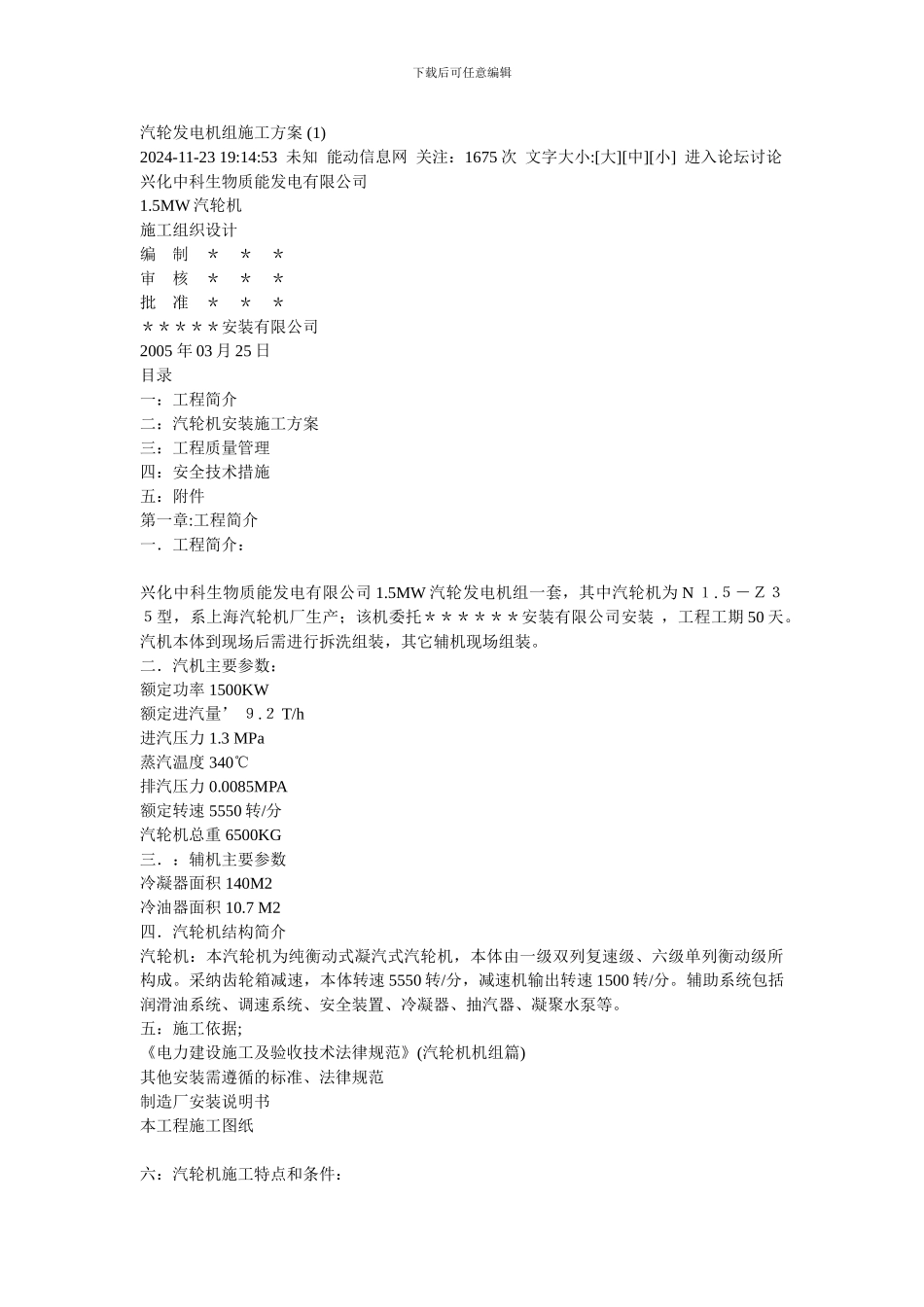

下载后可任意编辑汽轮发电机组施工方案 (1)2024-11-23 19:14:53 未知 能动信息网 关注：1675 次 文字大小:[大][中][小] 进入论坛讨论兴化中科生物质能发电有限公司1.5MW 汽轮机施工组织设计编 制 ＊ ＊ ＊审 核 ＊ ＊ ＊批 准 ＊ ＊ ＊＊＊＊＊＊安装有限公司2005 年 03 月 25 日目录一：工程简介二：汽轮机安装施工方案三：工程质量管理四：安全技术措施五：附件第一章:工程简介一．工程简介：兴化中科生物质能发电有限公司 1.5MW 汽轮发电机组一套，其中汽轮机为 N １.５－Ｚ３５型，系上海汽轮机厂生产；该机委托＊＊＊＊＊＊安装有限公司安装 ，工程工期 50 天。汽机本体到现场后需进行拆洗组装，其它辅机现场组装。 二．汽机主要参数：额定功率 1500KW额定进汽量’ ９.２ T/h进汽压力 1.3 MPa蒸汽温度 340℃排汽压力 0.0085MPA额定转速 5550 转/分汽轮机总重 6500KG三．：辅机主要参数冷凝器面积 140M2冷油器面积 10.7 M2四．汽轮机结构简介汽轮机：本汽轮机为纯衡动式凝汽式汽轮机，本体由一级双列复速级、六级单列衡动级所构成。采纳齿轮箱减速，本体转速 5550 转/分，减速机输出转速 1500 转/分。辅助系统包括润滑油系统、调速系统、安全装置、冷凝器、抽汽器、凝聚水泵等。五：施工依据;《电力建设施工及验收技术法律规范》(汽轮机机组篇)其他安装需遵循的标准、法律规范制造厂安装说明书本工程施工图纸六：汽轮机施工特点和条件：下载后可任意编辑1：该工程为旧机移装，需折洗和安装,，施工工期仅 50 天，质量要求高，任务紧，为确保汽机安装项目如期竣工，我公司组建项目部，由项目负责人代表、法人代表对工程质量、安全、文明施工全面负责。现场地已达到三通一平，汽机本体及辅机已全部到货。5T 的起重行车已安装验收完毕。公司制定详细紧密的施工方案，项目部建好加工制作场地，制作好各种专用工具，协调各方面关系以便顺利施工。2；针对该工程的特点，我们将在施工中精心组织，严格控制施工质量，在工序安排上根据轻重缓急，合理安排劳动力与工具等，为按时完成工程制造条件。3：各专业负责人根据公司质量文件的要求，围绕程序文件的要求，确保质量体系在施工现场得到良好的运转。施工过程中建立周密的网络计划，施工过程中要平衡协调，严格执行施工控制点。4：主要施工器具 序号 机具设备名称 单位 型号规格 数量 需用日期 备注 1 电动行车台 5T 1 2 沟通电焊...
