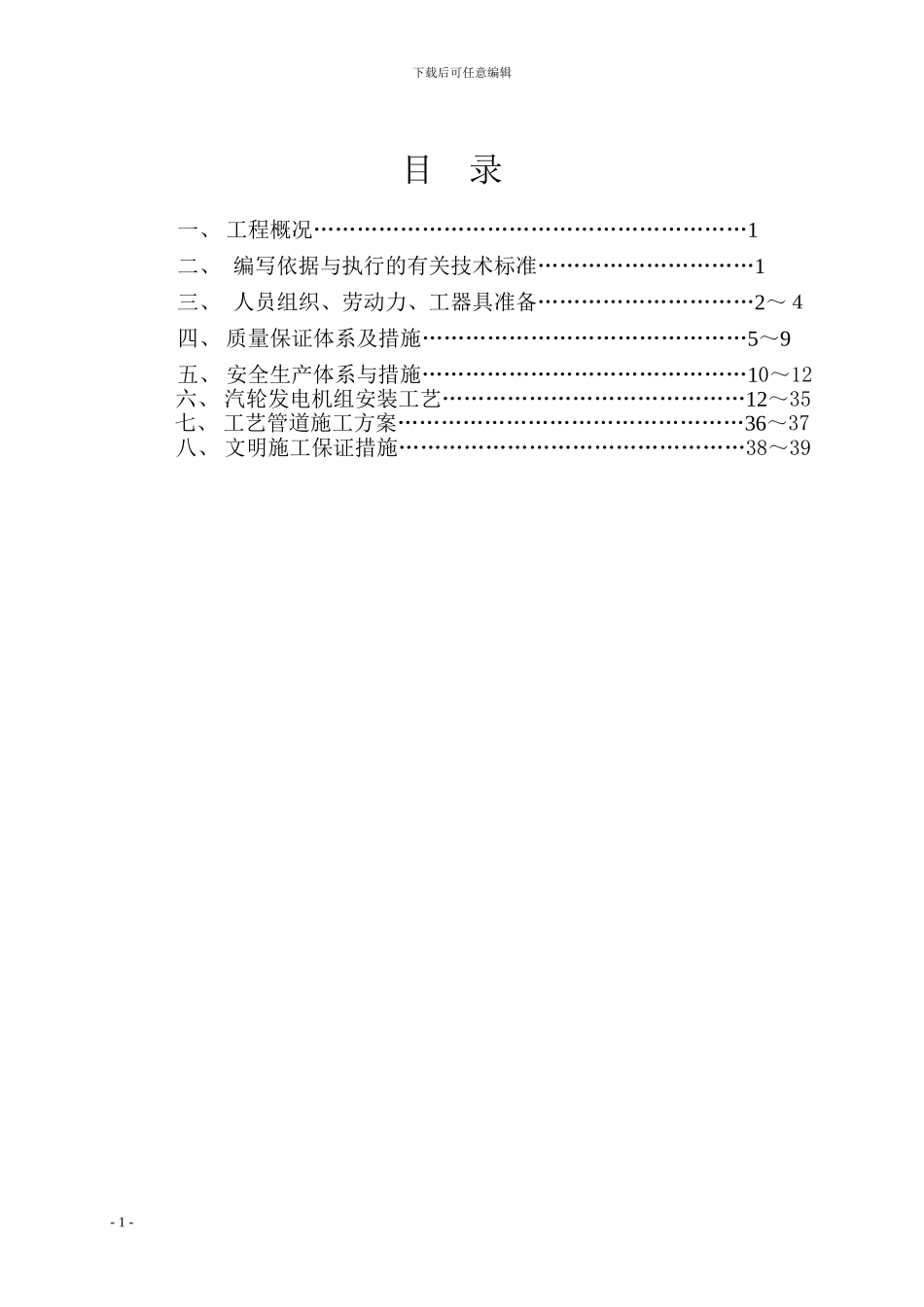

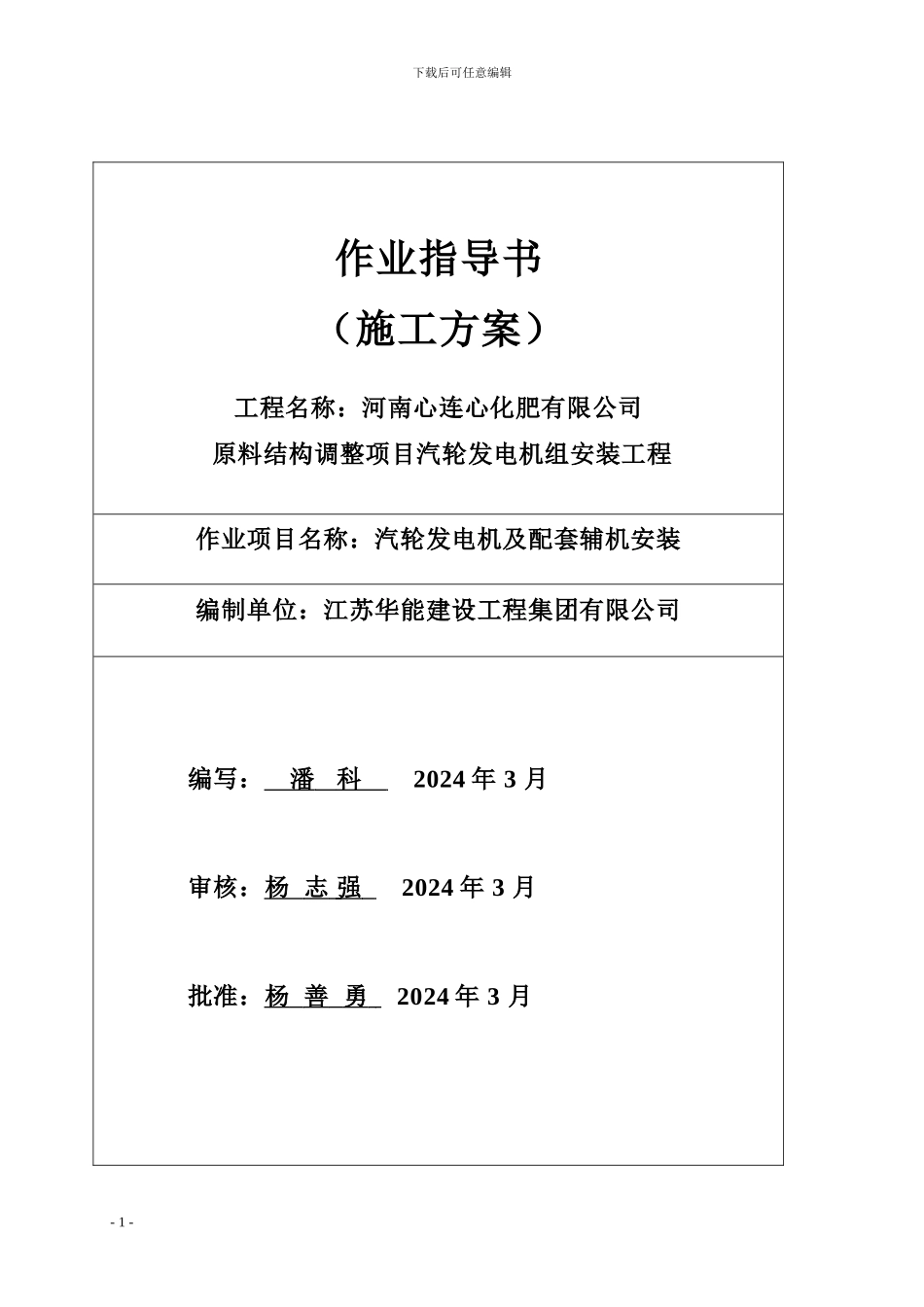

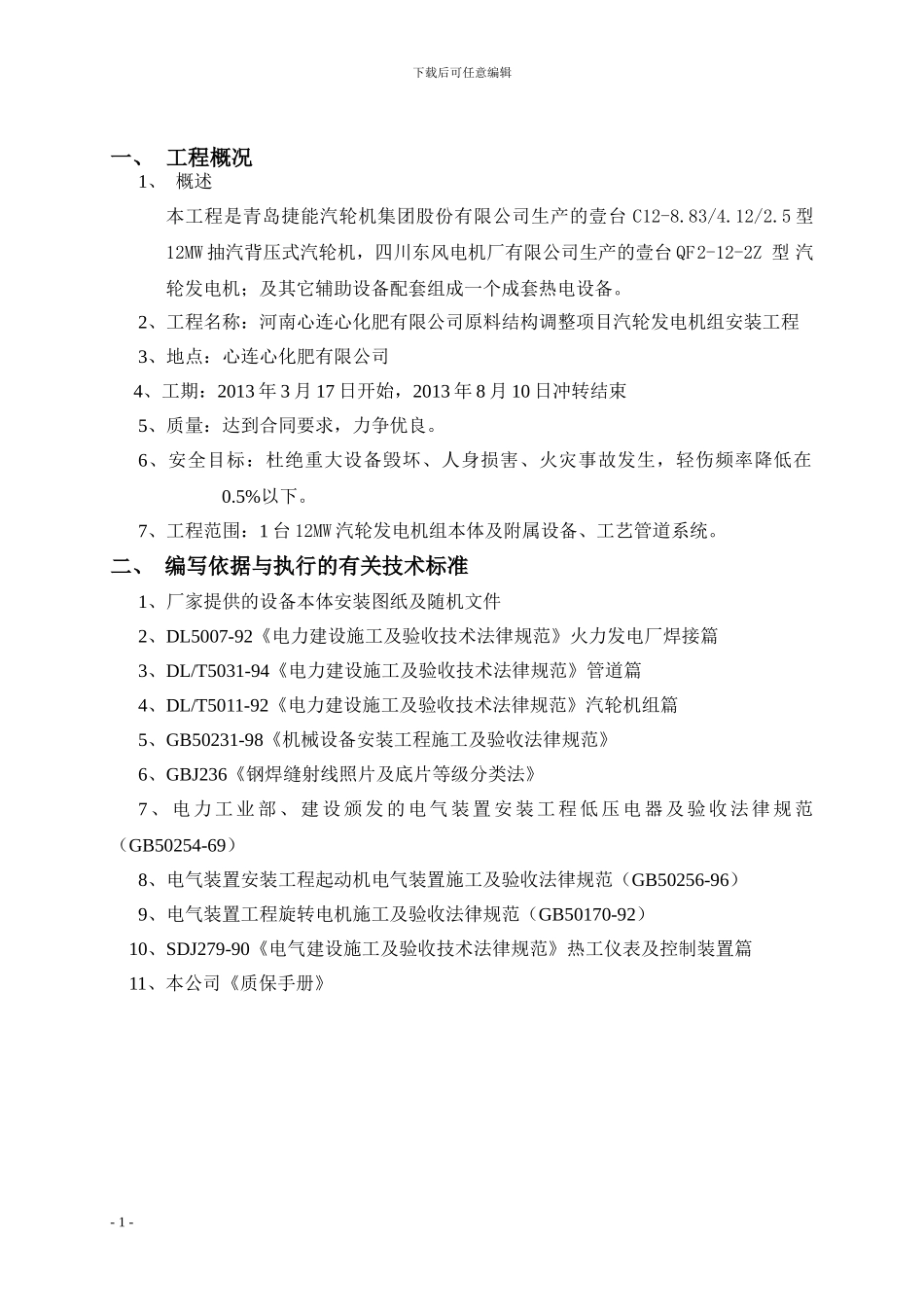

下载后可任意编辑- 1 -作业指导书（施工方案）工程名称：河南心连心化肥有限公司 原料结构调整项目汽轮发电机组安装工程作业项目名称：汽轮发电机及配套辅机安装编制单位：江苏华能建设工程集团有限公司编写： 潘 科 2024 年 3 月 审核：杨 志 强 2024 年 3 月 批准：杨 善 勇 2024 年 3 月 下载后可任意编辑目 录一、 工程概况……………………………………………………1二、 编写依据与执行的有关技术标准…………………………1三、 人员组织、劳动力、工器具准备…………………………2～４四、 质量保证体系及措施………………………………………5～9五、 安全生产体系与措施………………………………………10～12六、 汽轮发电机组安装工艺……………………………………12～35七、 工艺管道施工方案…………………………………………36～37八、 文明施工保证措施…………………………………………38～39- 1 -下载后可任意编辑一、 工程概况1、 概述本工程是青岛捷能汽轮机集团股份有限公司生产的壹台 C12-8.83/4.12/2.5 型12MW 抽汽背压式汽轮机，四川东风电机厂有限公司生产的壹台 QF2-12-2Z 型 汽轮发电机；及其它辅助设备配套组成一个成套热电设备。2、工程名称：河南心连心化肥有限公司原料结构调整项目汽轮发电机组安装工程3、地点：心连心化肥有限公司 4、工期：2013 年 3 月 17 日开始，2013 年 8 月 10 日冲转结束5、质量：达到合同要求，力争优良。6、安全目标：杜绝重大设备毁坏、人身损害、火灾事故发生，轻伤频率降低在0.5%以下。7、工程范围：1 台 12MW 汽轮发电机组本体及附属设备、工艺管道系统。二、 编写依据与执行的有关技术标准1、厂家提供的设备本体安装图纸及随机文件2、DL5007-92《电力建设施工及验收技术法律规范》火力发电厂焊接篇3、DL/T5031-94《电力建设施工及验收技术法律规范》管道篇4、DL/T5011-92《电力建设施工及验收技术法律规范》汽轮机组篇5、GB50231-98《机械设备安装工程施工及验收法律规范》6、GBJ236《钢焊缝射线照片及底片等级分类法》7 、 电 力 工 业 部 、 建 设 颁 发 的 电 气 装 置 安 装 工 程 低 压 电 器 及 验 收 法 律 规 范（GB50254-69）8、电气装置安装工程起动机电气装置施工及验收法律规范（GB50256-96）9、电气装置工程旋转电机施工及验收法律规范（GB50170-92）10、SDJ279-90《电气建设...
