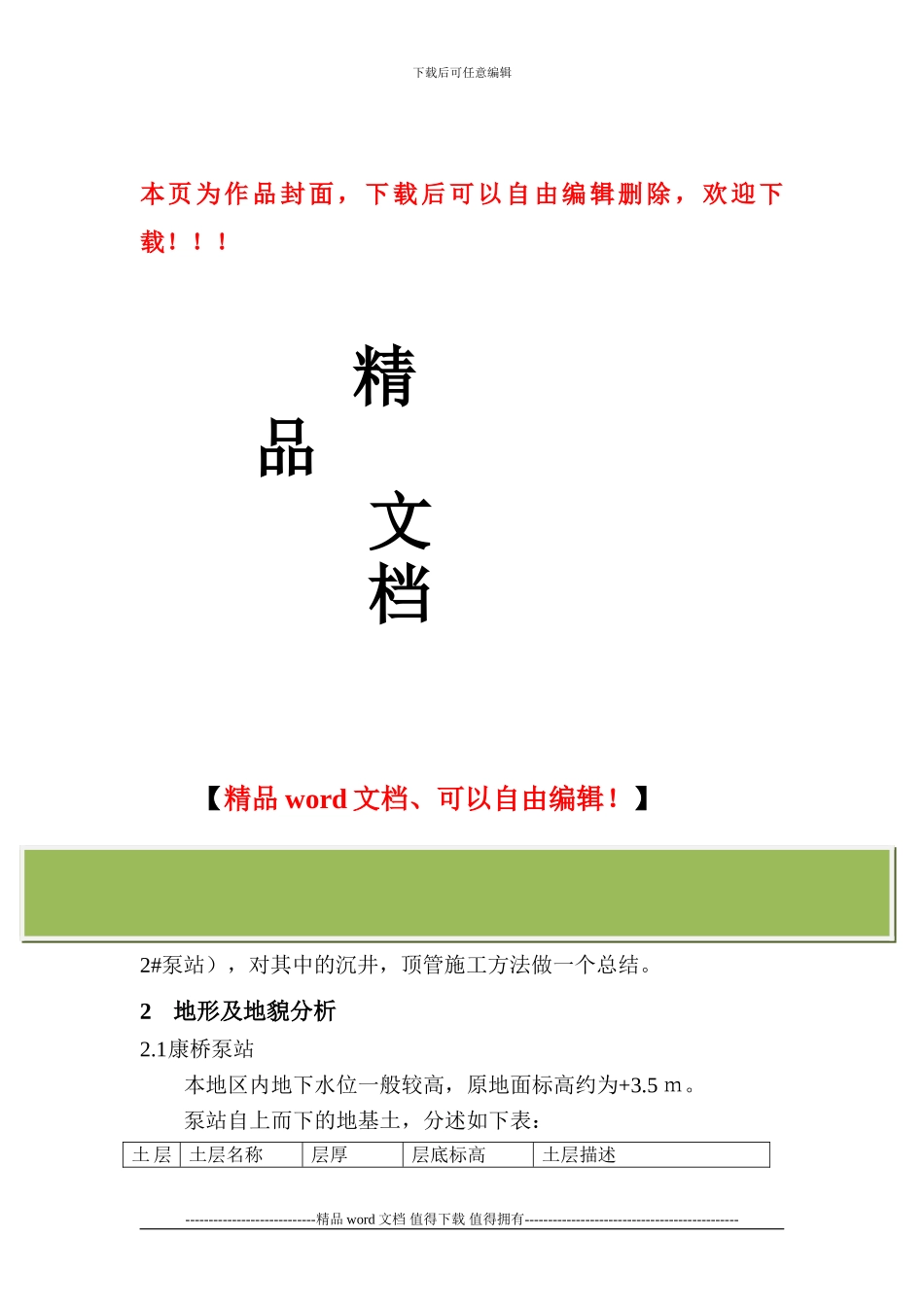

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】1总说明结合我公司已经施工的泵站顶管工程（平南路雨水泵站、康桥2#泵站），对其中的沉井，顶管施工方法做一个总结。2地形及地貌分析2.1康桥泵站本地区内地下水位一般较高，原地面标高约为+3.5 ｍ。泵站自上而下的地基土，分述如下表：土 层土层名称层厚层底标高土层描述----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑序号①1填土1.0m2.67m杂色，松散，以粘性土为主②粉质粘土1.0m1.67m灰 黑 色 ， 流 塑 ， 含 有 机质、腐烂物③1淤 泥 质 粉 质粘土1.0m0.67m灰色，饱和，流塑③2砂质粉土3.8m-3.13m灰色，很湿，中密，土质不均匀③3淤 泥 质 粉 质粘土3.9m-7.03m灰色，饱和、流塑、夹薄层粉砂④淤泥质粘土未穿沉井下沉深度 13.57m，结构高度 13.77m。沉井脚底标高 -9.27m，其基础坐落在，④层淤泥质粘土。2.2平南路泵站泵站自上而下的地基土，分述如下表：土 层序号土层名称层厚层底标高土层描述①杂、素填土2.0m2.49m主要由灰黄、灰色粘性土夹碎石、砖块及植物根茎等组成，土质松散不均②-1褐黄色粘土1.3m1.96m含 铁 锰 质 结 核 和 浸 染 斑点，土质均匀，场内均有分布②-2灰黄色粘土1.2m0.9m含铁锰质浸染斑点，土质均匀，场内均有分布③-1灰 色 淤 泥 质粘土11m-10.04m夹薄层砂质粉土，土质不均，场内均有分布最大沉井深度约为 13.6m（标高-8.10m），此时其基础坐落于③-1 层灰色淤泥质粘土的底部，该层土质相对较软，易产生蠕变和剪切破坏，因此在沉井时应高度重视，以防止沉井的倾斜井底突涌或产生不均匀沉降及井壁产生开裂。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑3各分部分项工程施工技术方案3.1沉井施工方案3.1.1施工部署根据工程特点，实行先地下后地上、先室内后室外、先管线后设备安装的顺序施工。沉井下沉与上节支模，绑钢筋、浇筑混凝土适当实行立体交叉施工，以缩短工期。（1）施工准备阶段熟悉结构设计图和建设单位提供的相应有关资料，了解地质、地貌等情况，掌握结构施工区域的地下管线分布，以确保沉井的安全。为确保沉井施工的快速安全，在沉井四周边，筑一条可靠的施工便道...
