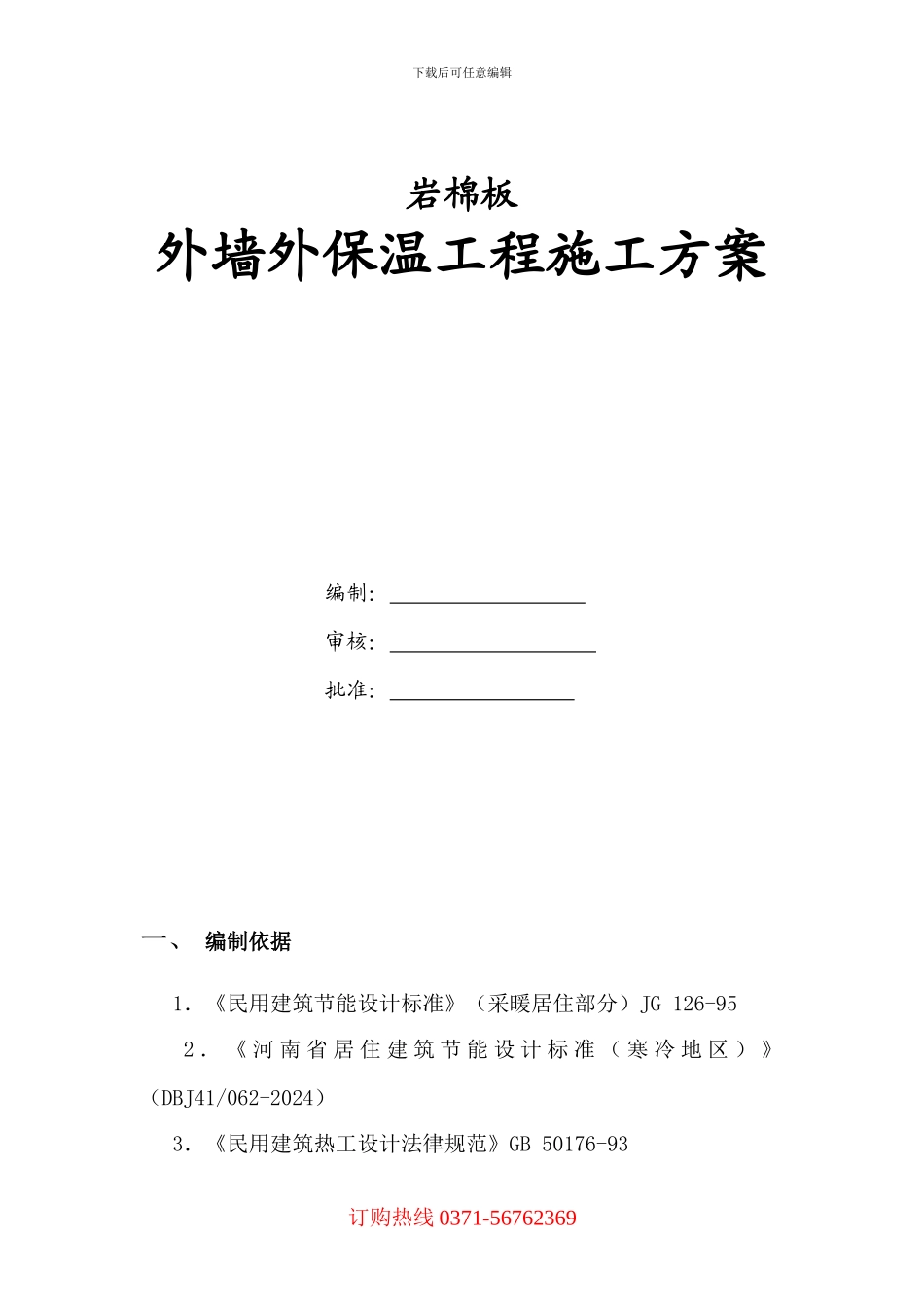

下载后可任意编辑岩棉板外墙外保温工程施工方案编制： 审核： 批准： 一、 编制依据1．《民用建筑节能设计标准》（采暖居住部分）JG 126-952 ． 《 河 南 省 居 住 建 筑 节 能 设 计 标 准 （ 寒 冷 地 区 ） 》（DBJ41/062-2024）3．《民用建筑热工设计法律规范》GB 50176-93订购热线 0371-56762369下载后可任意编辑4．《外墙外保温工程技术规程》JGJ144-20245．《建筑外墙外保温技术导则》RISN-TG001-20246．《硅酸盐水泥、普通硅酸盐水泥》GB 175-19997．《钢丝网架水泥聚苯乙烯夹心板》JC623-19968．《O5 系列工程建设标准设计图集》05YJ3-1F9．《建筑工程饰面砖粘结强度检验标准》JGJ 110-9710．《外墙外保温用聚合物砂浆质量检验标准》DBJ 01-63-202411．《建筑工程施工质量验收统一标准》（GB50300-2001）12．《建筑装饰装修工程质量验收法律规范》GB50210-2001二、 工程概况1. 工程地点：2. 工程名称： 3. 工程保温体系要求： 05YJ3-1F 型做法，岩棉板：厚度 50mm 密 度 120kg. 导热系数 W/(m.K)≤0.044-0.048 三、岩棉板外墙外保温系统简介1．系统简介： 岩棉是一种性能良好的高效保温材料，岩棉板的密度为 80～200kg/m3,导热系数为 0.044～0.048w/(m.k)，将岩棉设置在主体围护订购热线 0371-56762369下载后可任意编辑结构的外侧，构成复合外保温墙体，可使建筑物的采暖能耗大大降低。 岩棉板保温层与结构层的连接方式，目前有以下几种：①连杆托架；②斜连杆托架：③长螺杆； ④粘结剂。上述四种连接方式岁各有特点，但综合比较，前三种施工比较麻烦而第四种方案还涉及粘结强度和耐久性等问题，为此建议采纳以下四种较简便的方案：①射钉方案；②膨胀螺栓方案；③预埋钢筋或塑料筋方案；④粘、钉结合方案。这几种方案不仅施工方便，而且也有较好的耐久性 本工程采纳膨胀螺栓方案四 玻璃岩棉保温施工：1 岩棉材料进场后必须有出厂合格证、检验报告单，进场后进行复试合格进行安装施工。2 龙骨施工完毕后，在龙骨夹层中铺贴防火玻璃棉保温层，岩棉外保温墙体是由功能分明的墙体结构层、保温层 两部分组成，作好外保温墙体的主要技术关键是：保温层与结构层以连接方式。3 保温层与结构层连接方式： 保温层与结构层的连接方式采纳 8*120 膨胀螺栓方案固定，每块玻棉板 4-6 个胀栓，岩棉板厚度 50nn、为保证胀栓锚入结构层大于50mm，在钻头上做好标记，保证玻棉板厚度不出...
