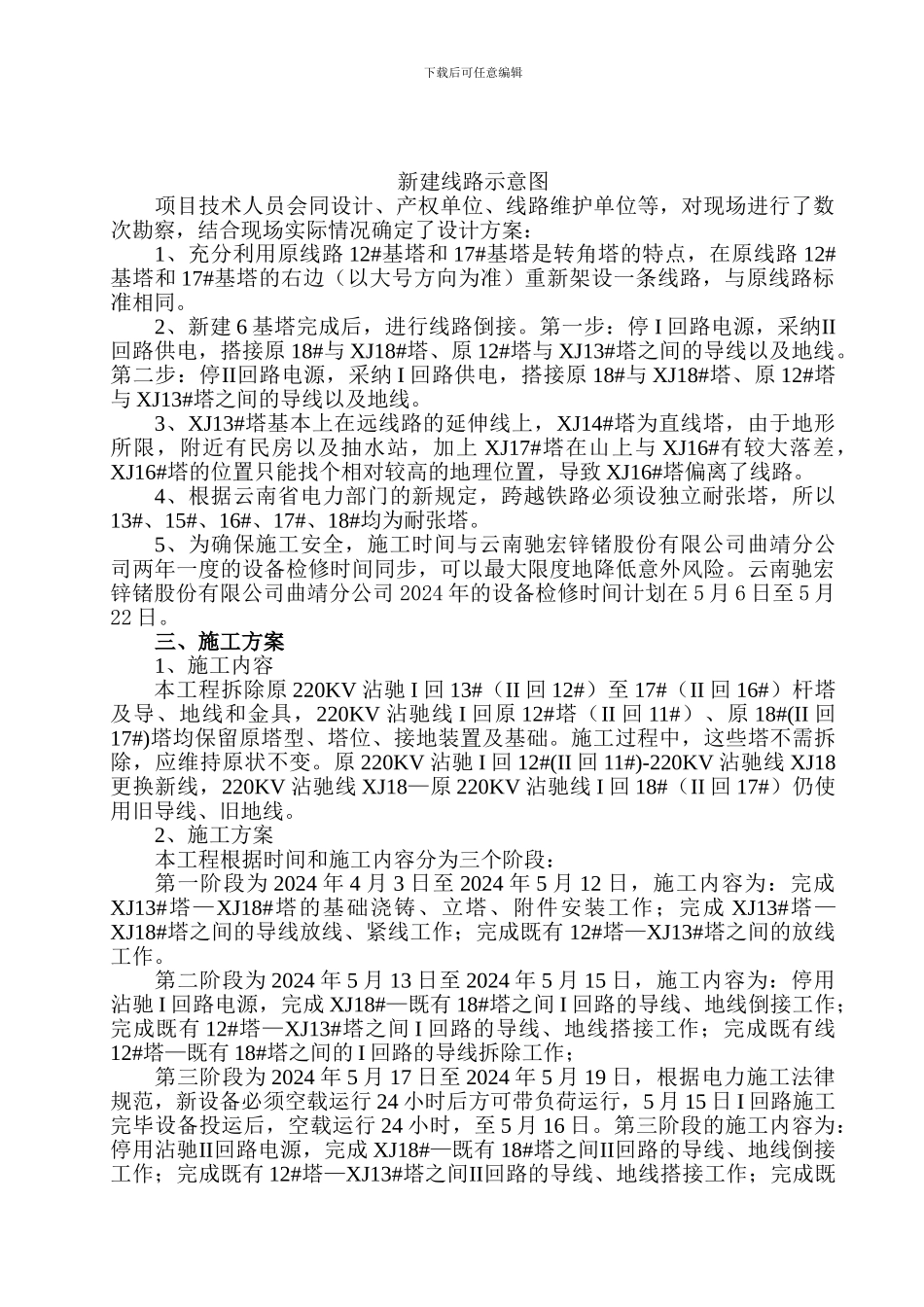

下载后可任意编辑沾驰 220KV 单塔双回施工方法电气化公司 王振摘要:220KV 单塔双回路线路改造工程是我集团公司首次承担的超高压线路施工工程,不仅在技术上要求高,而且在施工方法以及施工过程中的安全措施上要求更为严格、谨慎,尤其是在单回路停电确保另一回路设备正常运行的情况下进行施工,必须确保施工方案万无一失。关键词:220KV 单塔双回 施工 一、工程概况中铁二十局集团有限公司沪昆线云南段电务项目部承担沪昆 TJ2 标段内“三电”迁改任务,沾驰线 220KV 与沪昆铁路在 DK1042+600 处交越,15#杆塔正好处在线路中心,该线路为云南驰宏锌锗股份有限公司曲靖分公司生产专用线,为确保生产不间断供电,线路实行单塔双回路。经过现场调查,该线路 12#和 18 塔为转角塔,12#塔在山上,13#、14#在农田,13#与 14#铁塔之间跨越一条 10KV 线路、一条通信线路、一条河沟,14#塔与 15#之间跨越一条通信线路、一条低压线路、一条乡村公路,15#塔与 16#塔之间跨越一条河沟,16#、17#、18#均在山上森林里面。现场具体情况如下图所示。沾驰线路径示意图二、方案讨论 由于沾驰线为云南驰宏锌锗股份有限公司曲靖分公司生产专用线,该公司的设备用电为国家一级负荷,有 4 台全自动化冶金炉,燃料输送系统、冷水降温系统、锅炉加热系统等都是自动化的,在正常生产和检修期间,设备都要正常运行,所以不能停电。森林19#220V 电线15#18#17#11#12#13#14#16#10KV公路河流通信光缆通信光缆通信光缆XJ13#森林15#19#18#17#11#12#13#14#16#10KV公路220V 电线河流XJ14#XJ15#XJ16#XJ17#XJ18#220KV 沾驰 I 回220KV 沾驰 II回通信光缆下载后可任意编辑新建线路示意图项目技术人员会同设计、产权单位、线路维护单位等,对现场进行了数次勘察,结合现场实际情况确定了设计方案:1、充分利用原线路 12#基塔和 17#基塔是转角塔的特点,在原线路 12#基塔和 17#基塔的右边(以大号方向为准)重新架设一条线路,与原线路标准相同。2、新建 6 基塔完成后,进行线路倒接。第一步:停 I 回路电源,采纳II回路供电,搭接原 18#与 XJ18#塔、原 12#塔与 XJ13#塔之间的导线以及地线。第二步:停II回路电源,采纳 I 回路供电,搭接原 18#与 XJ18#塔、原 12#塔与 XJ13#塔之间的导线以及地线。3、XJ13#塔基本上在远线路的延伸线上,XJ14#塔为直线塔,由于地形所限,附近有民房以及抽水站,加上 XJ17#塔在山上与 XJ16#有较大落差,XJ...
