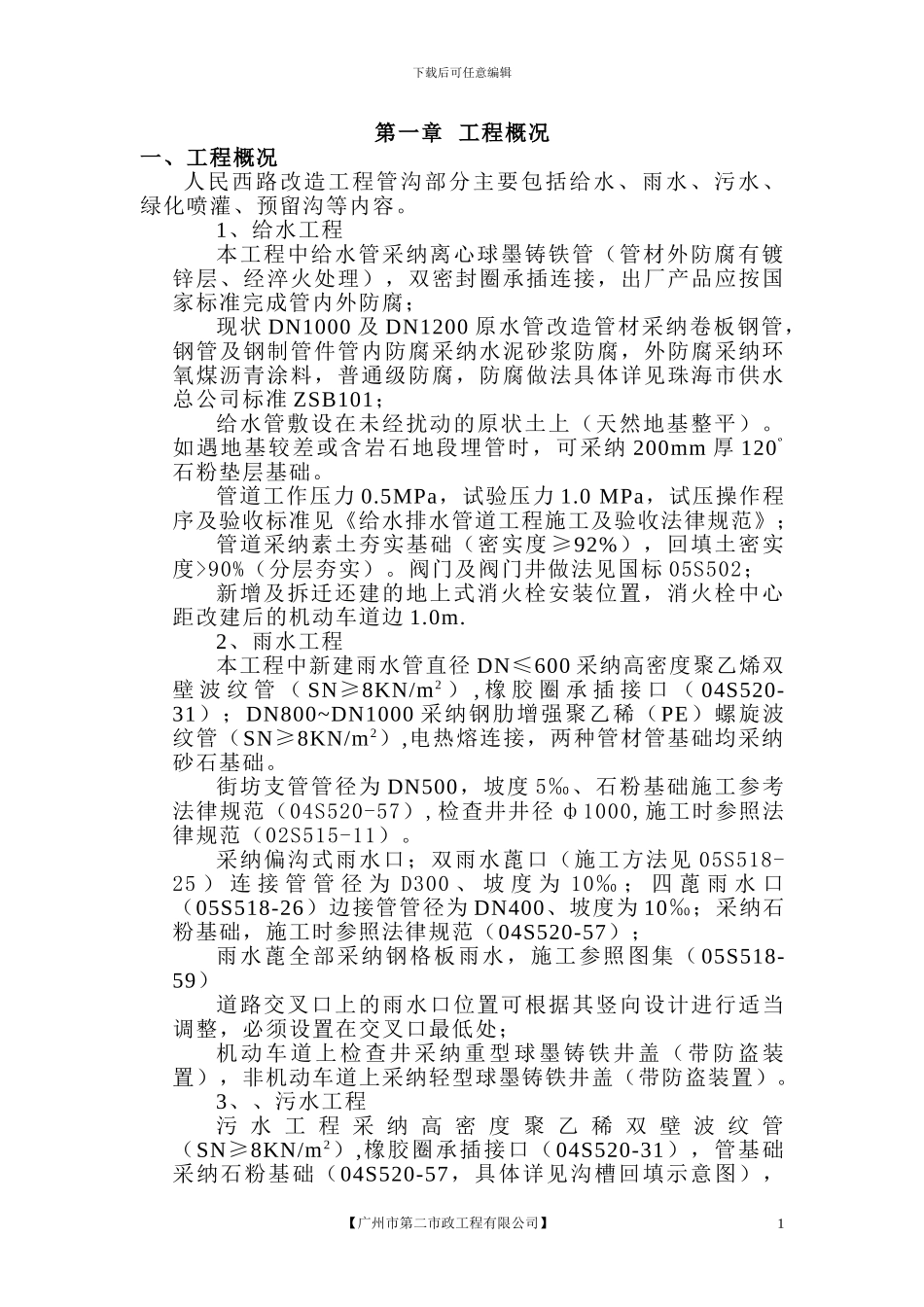

下载后可任意编辑第一章 工程概况一、工程概况人民西路改造工程管沟部分主要包括给水、雨水、污水、绿化喷灌、预留沟等内容。1、给水工程本工程中给水管采纳离心球墨铸铁管（管材外防腐有镀锌层、经淬火处理），双密封圈承插连接，出厂产品应按国家标准完成管内外防腐；现状 DN1000 及 DN1200 原水管改造管材采纳卷板钢管，钢管及钢制管件管内防腐采纳水泥砂浆防腐，外防腐采纳环氧煤沥青涂料，普通级防腐，防腐做法具体详见珠海市供水总公司标准 ZSB101；给水管敷设在未经扰动的原状土上（天然地基整平）。如遇地基较差或含岩石地段埋管时，可采纳 200mm 厚 120º石粉垫层基础。管道工作压力 0.5MPa，试验压力 1.0 MPa，试压操作程序及验收标准见《给水排水管道工程施工及验收法律规范》；管道采纳素土夯实基础（密实度 ≥92%），回填土密实度>90%（分层夯实）。阀门及阀门井做法见国标 05S502；新增及拆迁还建的地上式消火栓安装位置，消火栓中心距改建后的机动车道边 1.0m.2、雨水工程本工程中新建雨水管直径 DN≤600 采纳高密度聚乙烯双壁 波 纹 管 （ SN≥8KN/m2 ） , 橡 胶 圈 承 插 接 口 （ 04S520-31）；DN800~DN1000 采纳钢肋增强聚乙稀（PE）螺旋波纹管（SN≥8KN/m2）,电热熔连接，两种管材管基础均采纳砂石基础。街坊支管管径为 DN500，坡度 5‰、石粉基础施工参考法律规范（04S520-57）,检查井井径 ф1000,施工时参照法律规范（02S515-11）。采纳偏沟式雨水口；双雨水蓖口（施工方法见 05S518-25 ） 连 接 管 管 径 为 D300 、 坡 度 为 10‰ ； 四 蓖 雨 水 口（05S518-26）边接管管径为 DN400、坡度为 10‰；采纳石粉基础，施工时参照法律规范（04S520-57）；雨水蓖全部采纳钢格板雨水，施工参照图集（ 05S518-59）道路交叉口上的雨水口位置可根据其竖向设计进行适当调整，必须设置在交叉口最低处；机动车道上检查井采纳 重型球墨铸铁井盖（带防盗装置），非机动车道上采纳轻型球墨铸铁井盖（带防盗装置）。3、、污水工程污 水 工 程 采 纳 高 密 度 聚 乙 稀 双 壁 波 纹 管（SN≥8KN/m2）,橡胶圈承插接口（04S520-31），管基础采纳石粉基础（04S520-57，具体详见沟槽回填示意图），【广州市第二市政工程有限公司】1下载后可任意编辑管道与检查井连接作法见 04S520-59；街 坊 支 管 管 径 为 DN400 ， 坡 度 4‰ 、 石 粉 基 础（...
