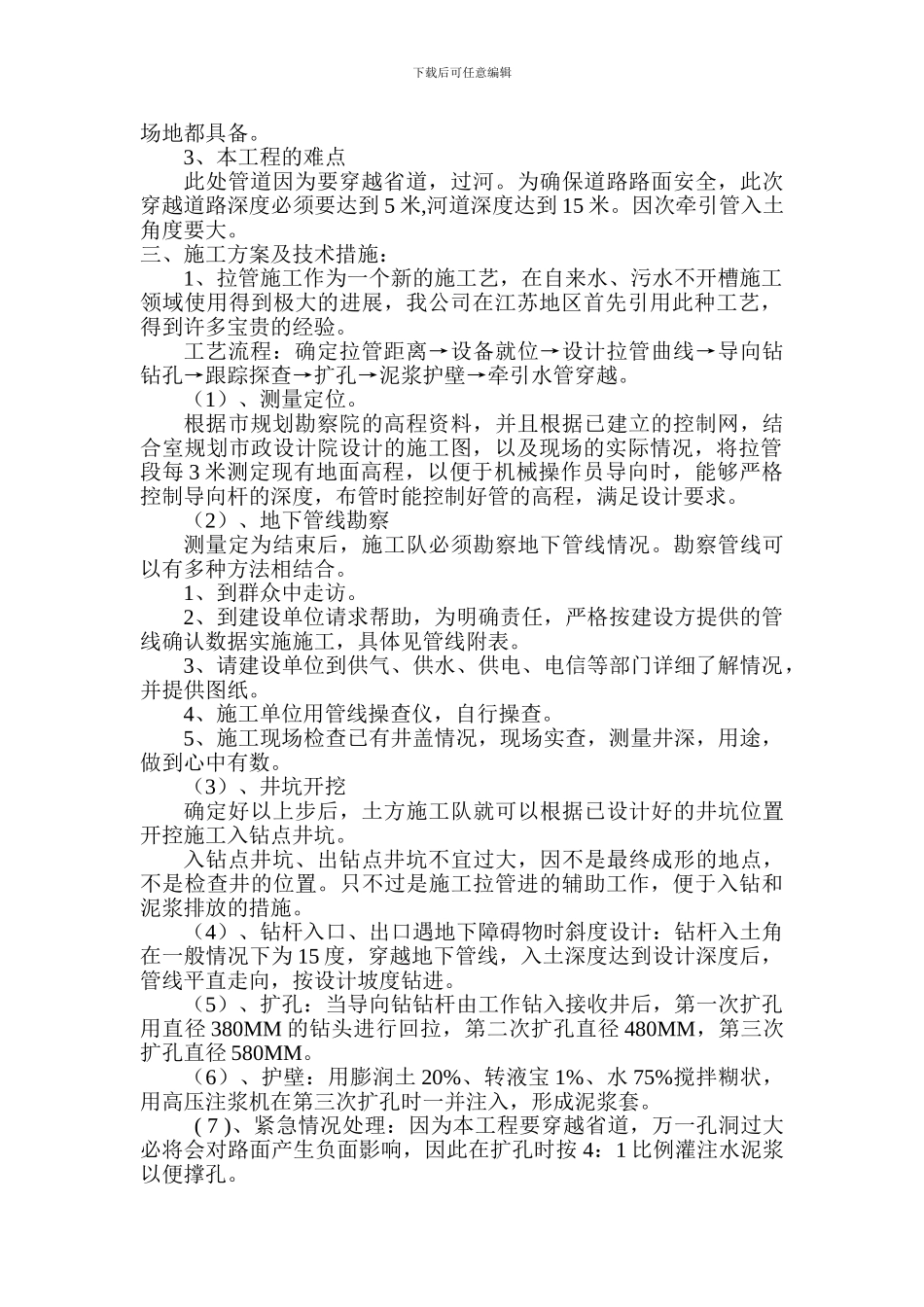

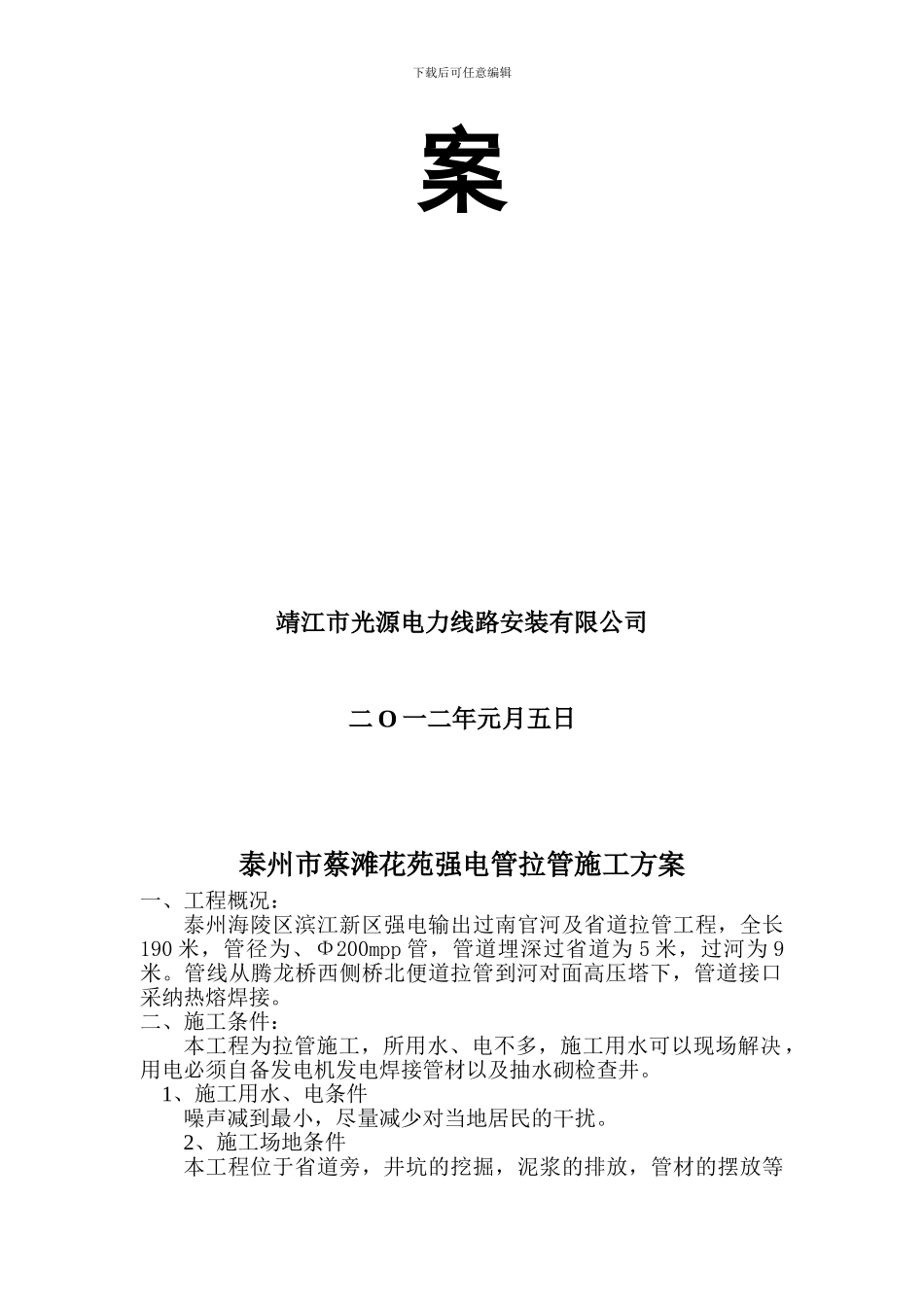

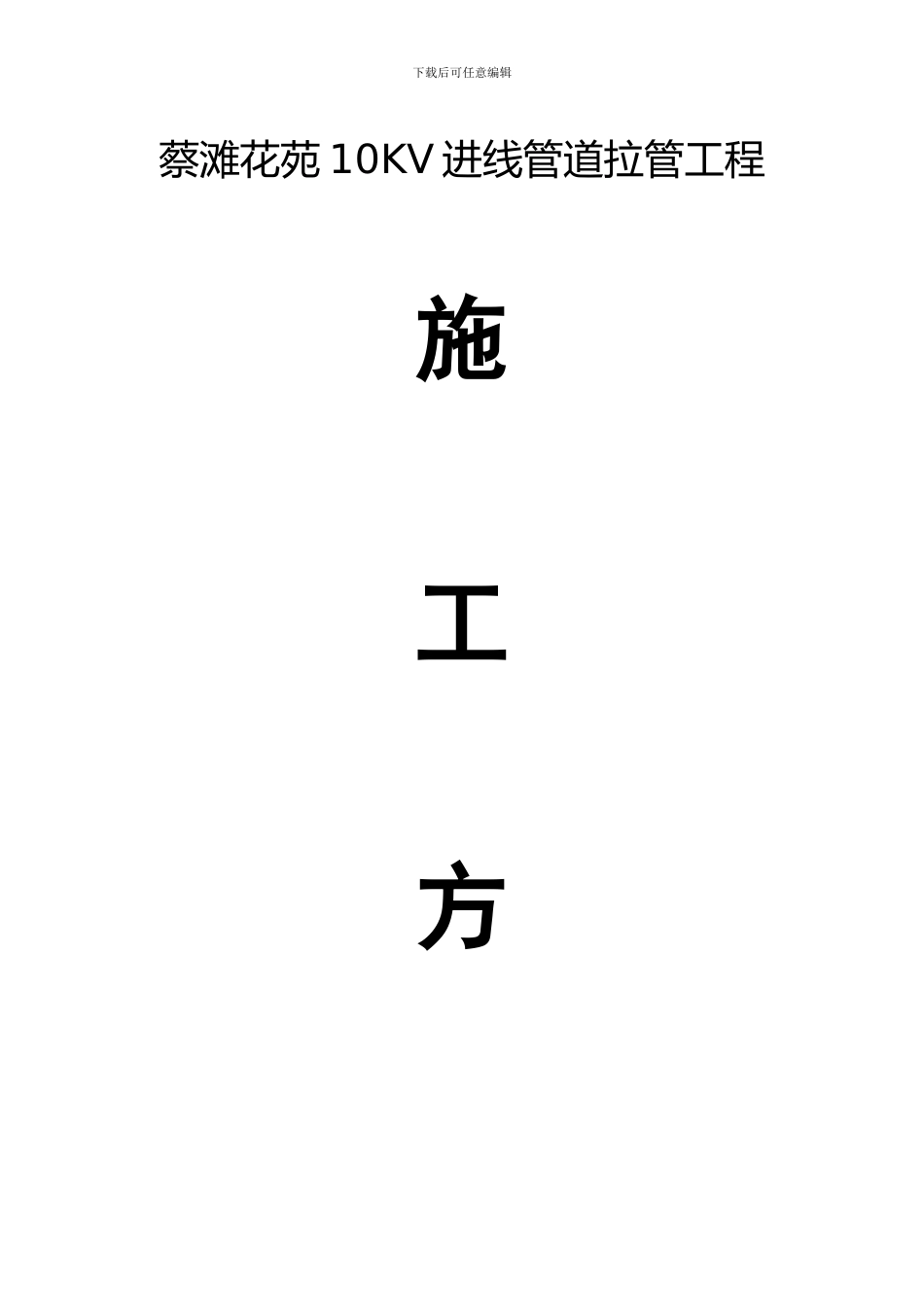

下载后可任意编辑蔡滩花苑 10KV 进线管道拉管工程施工方下载后可任意编辑案靖江市光源电力线路安装有限公司二 O 一二年元月五日泰州市蔡滩花苑强电管拉管施工方案一、工程概况：泰州海陵区滨江新区强电输出过南官河及省道拉管工程，全长190 米，管径为、Φ200mpp 管，管道埋深过省道为 5 米，过河为 9米。管线从腾龙桥西侧桥北便道拉管到河对面高压塔下，管道接口采纳热熔焊接。二、施工条件：本工程为拉管施工，所用水、电不多，施工用水可以现场解决，用电必须自备发电机发电焊接管材以及抽水砌检查井。 1、施工用水、电条件噪声减到最小，尽量减少对当地居民的干扰。2、施工场地条件本工程位于省道旁，井坑的挖掘，泥浆的排放，管材的摆放等下载后可任意编辑场地都具备。3、本工程的难点此处管道因为要穿越省道，过河。为确保道路路面安全，此次穿越道路深度必须要达到 5 米,河道深度达到 15 米。因次牵引管入土角度要大。三、施工方案及技术措施：1、拉管施工作为一个新的施工艺，在自来水、污水不开槽施工领域使用得到极大的进展，我公司在江苏地区首先引用此种工艺，得到许多宝贵的经验。工艺流程：确定拉管距离→设备就位→设计拉管曲线→导向钻钻孔→跟踪探查→扩孔→泥浆护壁→牵引水管穿越。（1）、测量定位。根据市规划勘察院的高程资料，并且根据已建立的控制网，结合室规划市政设计院设计的施工图，以及现场的实际情况，将拉管段每 3 米测定现有地面高程，以便于机械操作员导向时，能够严格控制导向杆的深度，布管时能控制好管的高程，满足设计要求。（2）、地下管线勘察测量定为结束后，施工队必须勘察地下管线情况。勘察管线可以有多种方法相结合。1、到群众中走访。2、到建设单位请求帮助，为明确责任，严格按建设方提供的管线确认数据实施施工，具体见管线附表。3、请建设单位到供气、供水、供电、电信等部门详细了解情况，并提供图纸。4、施工单位用管线操查仪，自行操查。5、施工现场检查已有井盖情况，现场实查，测量井深，用途，做到心中有数。（3）、井坑开挖确定好以上步后，土方施工队就可以根据已设计好的井坑位置开控施工入钻点井坑。入钻点井坑、出钻点井坑不宜过大，因不是最终成形的地点，不是检查井的位置。只不过是施工拉管进的辅助工作，便于入钻和泥浆排放的措施。（4）、钻杆入口、出口遇地下障碍物时斜度设计：钻杆入土角在一般情况下为 15 度，穿越地下管线，入土深度达到设计深度后，管线...
