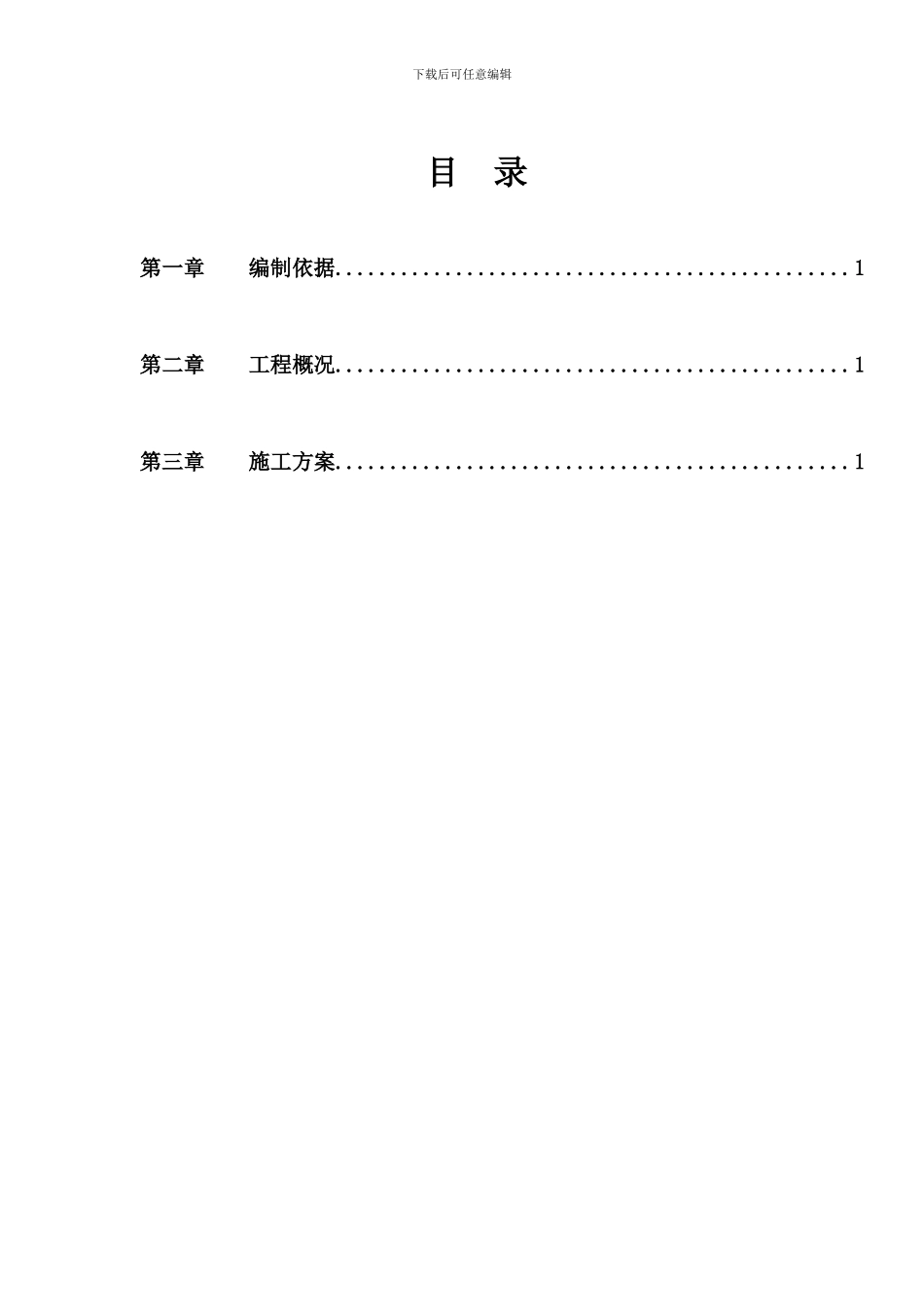

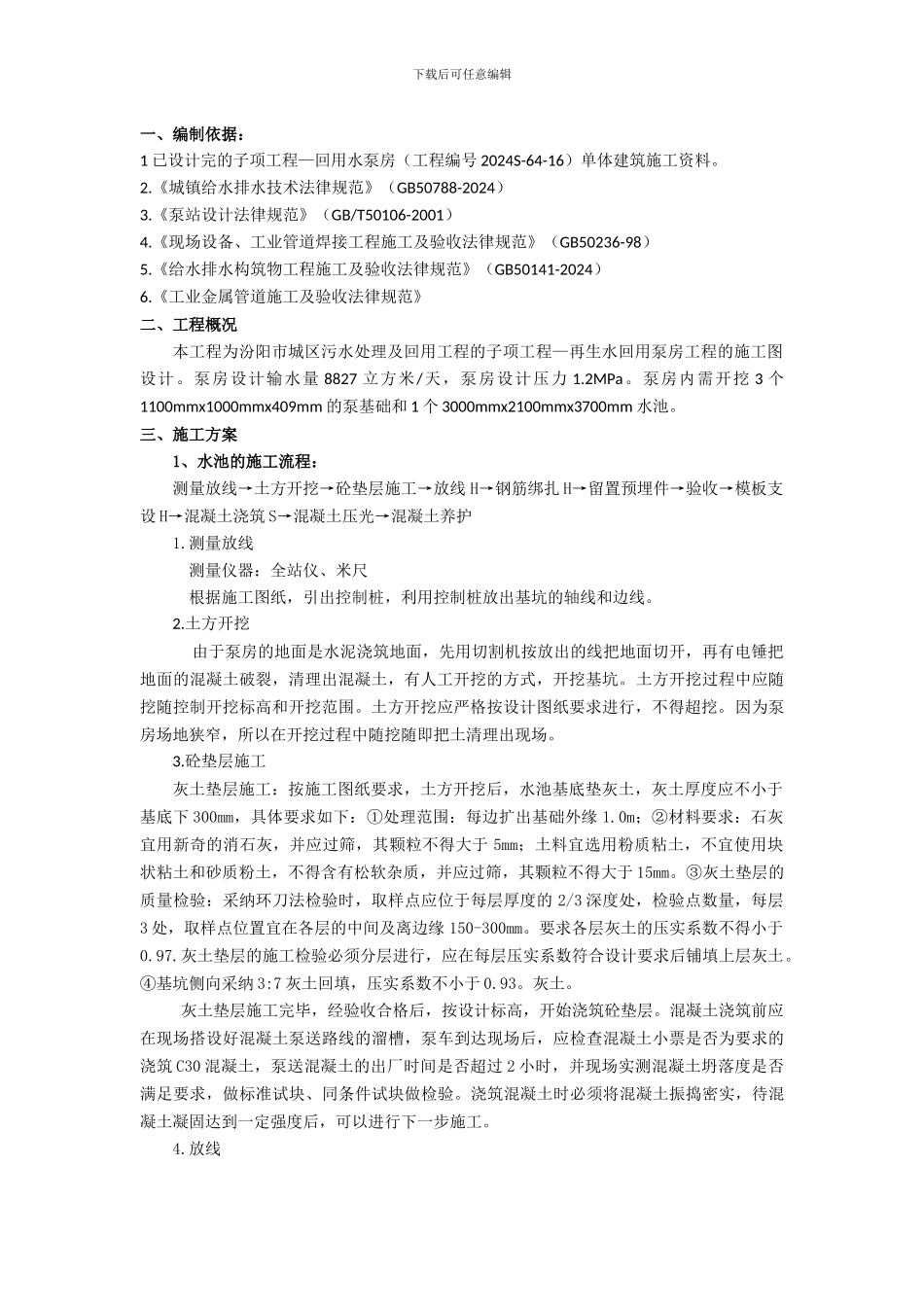

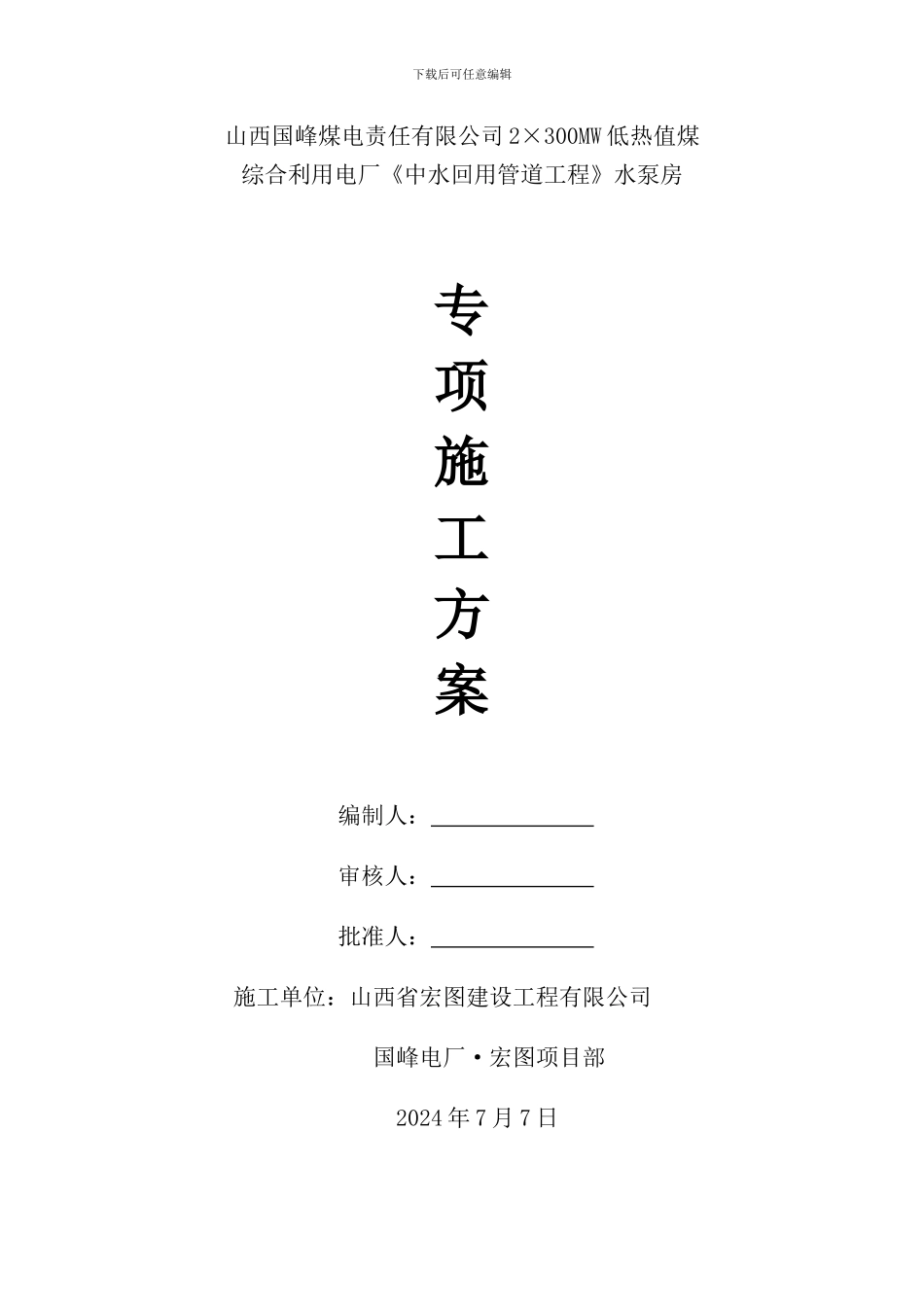

下载后可任意编辑山西国峰煤电责任有限公司 2×300MW 低热值煤综合利用电厂《中水回用管道工程》水泵房专项施工方案 编制人： 审核人： 批准人： 施工单位：山西省宏图建设工程有限公司国峰电厂·宏图项目部2024 年 7 月 7 日下载后可任意编辑目 录 第一章 编制依据...............................................1第二章 工程概况...............................................1第三章 施工方案...............................................1下载后可任意编辑一、编制依据：1 已设计完的子项工程—回用水泵房（工程编号 2024S-64-16）单体建筑施工资料。2.《城镇给水排水技术法律规范》（GB50788-2024）3.《泵站设计法律规范》（GB/T50106-2001）4.《现场设备、工业管道焊接工程施工及验收法律规范》（GB50236-98）5.《给水排水构筑物工程施工及验收法律规范》（GB50141-2024）6.《工业金属管道施工及验收法律规范》二、工程概况本工程为汾阳市城区污水处理及回用工程的子项工程—再生水回用泵房工程的施工图设计。泵房设计输水量 8827 立方米/天，泵房设计压力 1.2MPa。泵房内需开挖 3 个1100mmx1000mmx409mm 的泵基础和 1 个 3000mmx2100mmx3700mm 水池。三、施工方案1、水池的施工流程：测量放线→土方开挖→砼垫层施工→放线 H→钢筋绑扎 H→留置预埋件→验收→模板支设 H→混凝土浇筑 S→混凝土压光→混凝土养护1.测量放线测量仪器：全站仪、米尺 根据施工图纸，引出控制桩，利用控制桩放出基坑的轴线和边线。2.土方开挖 由于泵房的地面是水泥浇筑地面，先用切割机按放出的线把地面切开，再有电锤把地面的混凝土破裂，清理出混凝土，有人工开挖的方式，开挖基坑。土方开挖过程中应随挖随控制开挖标高和开挖范围。土方开挖应严格按设计图纸要求进行，不得超挖。因为泵房场地狭窄，所以在开挖过程中随挖随即把土清理出现场。3.砼垫层施工灰土垫层施工：按施工图纸要求，土方开挖后，水池基底垫灰土，灰土厚度应不小于基底下 300mm，具体要求如下：①处理范围：每边扩出基础外缘 1.0m；②材料要求：石灰宜用新奇的消石灰，并应过筛，其颗粒不得大于 5mm；土料宜选用粉质粘土，不宜使用块状粘土和砂质粉土，不得含有松软杂质，并应过筛，其颗粒不得大于 15mm。③灰土垫层的质量检验：采纳环刀法检验时，取样点应位于每层厚度的 2/3 深度处，检验点数量，每层3 处，取样点位置宜在各层的中间及...
