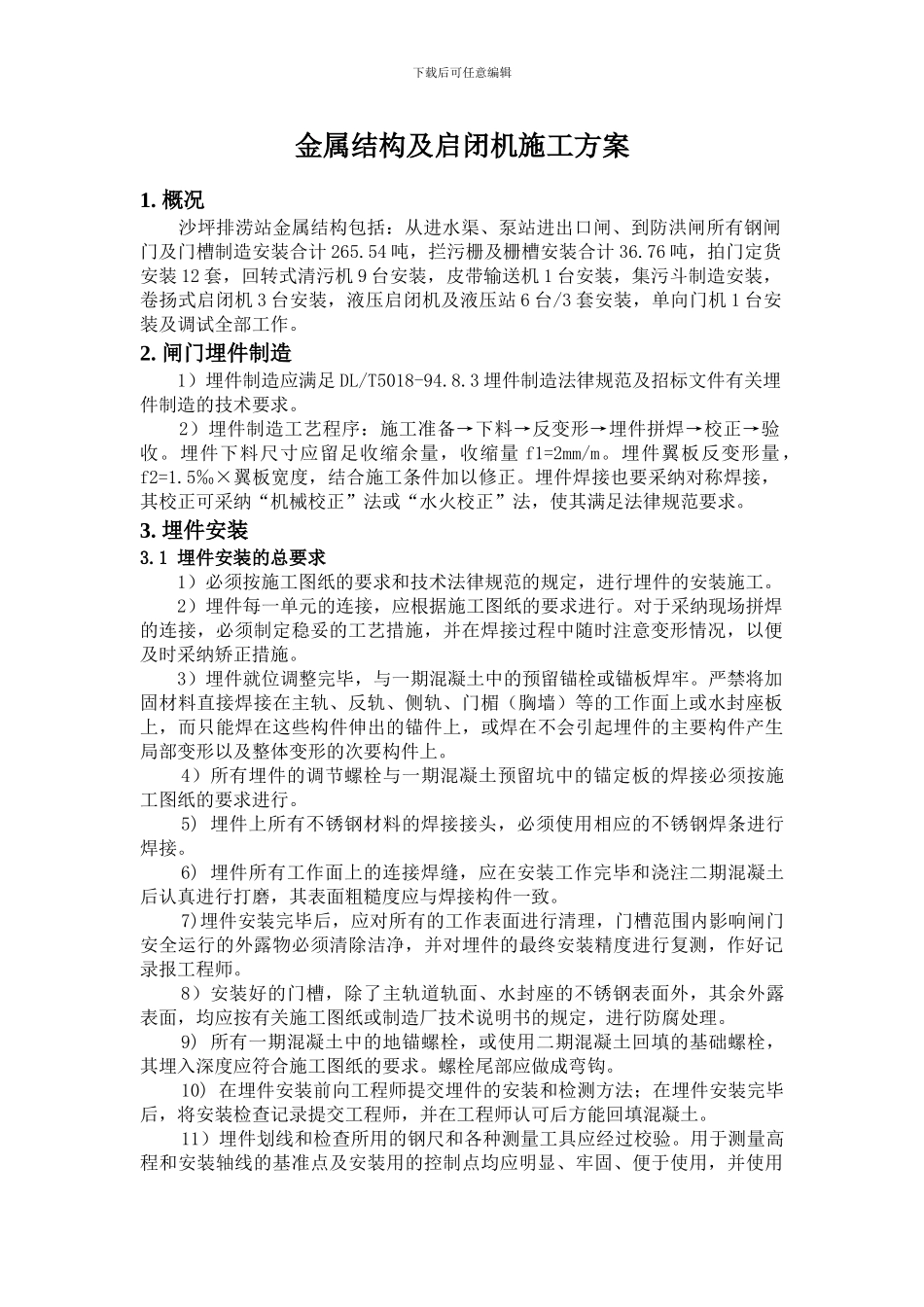

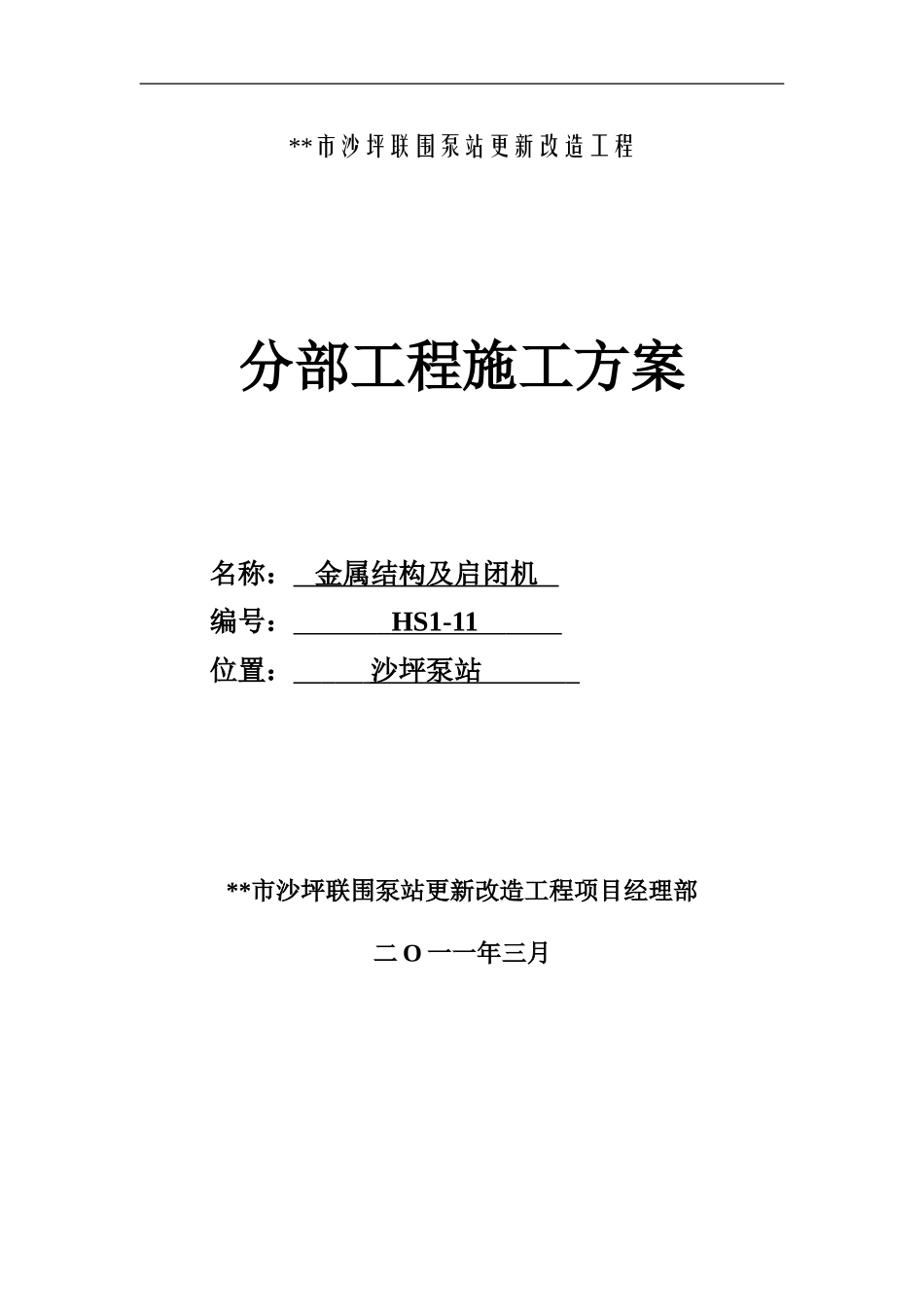

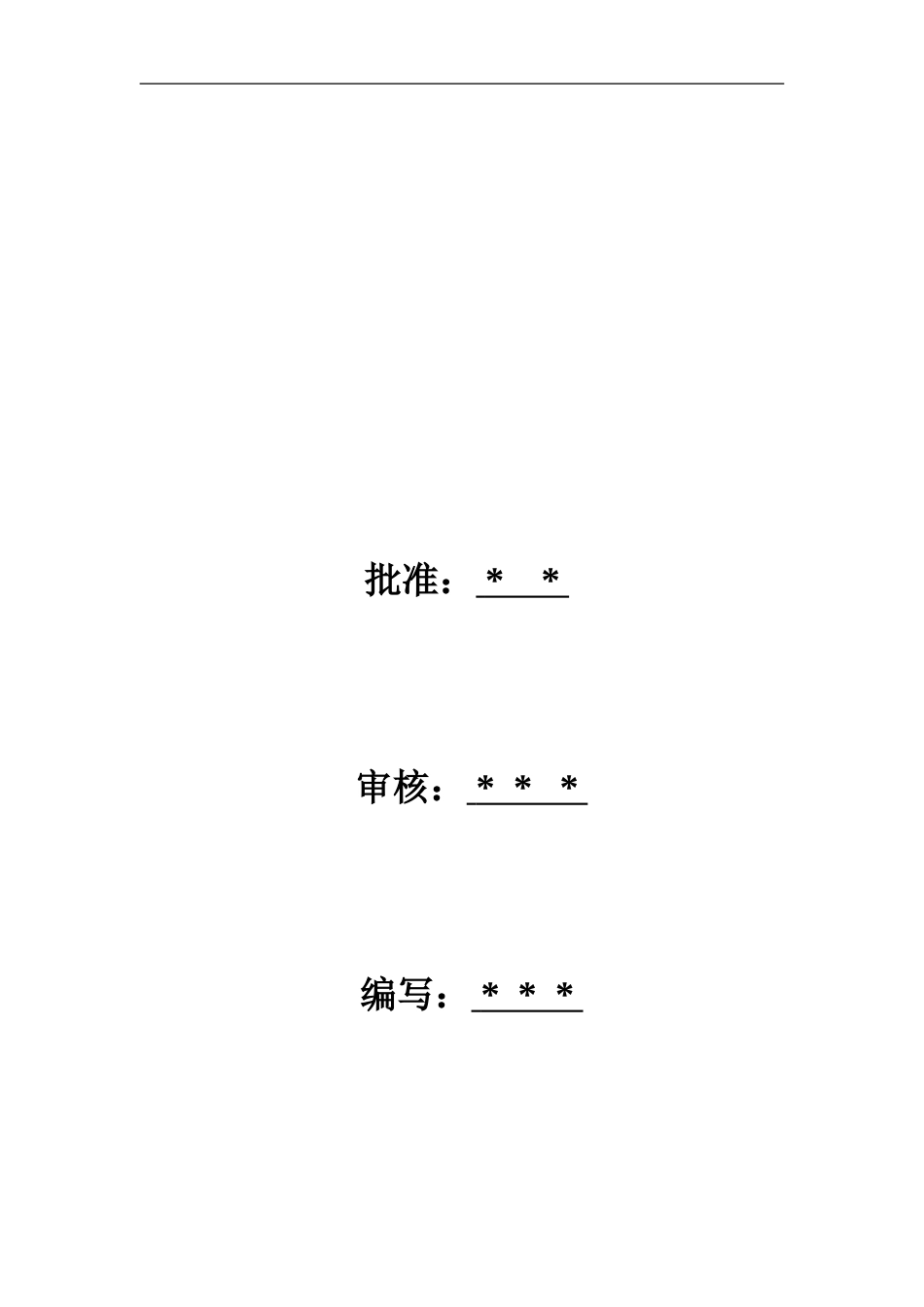

**市沙坪联围泵站更新改造工程分部工程施工方案 名称： 金属结构及启闭机 编号： HS1-11 位置： 沙坪泵站 **市沙坪联围泵站更新改造工程项目经理部二 O 一一年三月批准： * * 审核： * * * 编写： * * * 下载后可任意编辑金属结构及启闭机施工方案1. 概况 沙坪排涝站金属结构包括：从进水渠、泵站进出口闸、到防洪闸所有钢闸门及门槽制造安装合计 265.54 吨，拦污栅及栅槽安装合计 36.76 吨，拍门定货安装 12 套，回转式清污机 9 台安装，皮带输送机 1 台安装，集污斗制造安装，卷扬式启闭机 3 台安装，液压启闭机及液压站 6 台/3 套安装，单向门机 1 台安装及调试全部工作。2. 闸门埋件制造 1）埋件制造应满足 DL/T5018-94.8.3 埋件制造法律规范及招标文件有关埋件制造的技术要求。 2）埋件制造工艺程序：施工准备→下料→反变形→埋件拼焊→校正→验收。埋件下料尺寸应留足收缩余量，收缩量 f1=2mm/m。埋件翼板反变形量，f2=1.5‰×翼板宽度，结合施工条件加以修正。埋件焊接也要采纳对称焊接，其校正可采纳“机械校正”法或“水火校正”法，使其满足法律规范要求。3. 埋件安装3.1 埋件安装的总要求 1）必须按施工图纸的要求和技术法律规范的规定，进行埋件的安装施工。 2）埋件每一单元的连接，应根据施工图纸的要求进行。对于采纳现场拼焊的连接，必须制定稳妥的工艺措施，并在焊接过程中随时注意变形情况，以便及时采纳矫正措施。 3）埋件就位调整完毕，与一期混凝土中的预留锚栓或锚板焊牢。严禁将加固材料直接焊接在主轨、反轨、侧轨、门楣（胸墙）等的工作面上或水封座板上，而只能焊在这些构件伸出的锚件上，或焊在不会引起埋件的主要构件产生局部变形以及整体变形的次要构件上。4）所有埋件的调节螺栓与一期混凝土预留坑中的锚定板的焊接必须按施工图纸的要求进行。5) 埋件上所有不锈钢材料的焊接接头，必须使用相应的不锈钢焊条进行焊接。6) 埋件所有工作面上的连接焊缝，应在安装工作完毕和浇注二期混凝土后认真进行打磨，其表面粗糙度应与焊接构件一致。7)埋件安装完毕后，应对所有的工作表面进行清理，门槽范围内影响闸门安全运行的外露物必须清除洁净，并对埋件的最终安装精度进行复测，作好记录报工程师。8）安装好的门槽，除了主轨道轨面、水封座的不锈钢表面外，其余外露表面，均应按有关施工图纸或制造厂技术说明书的规定，进行防腐处理。9) 所有一期混凝土中的地锚螺栓...
