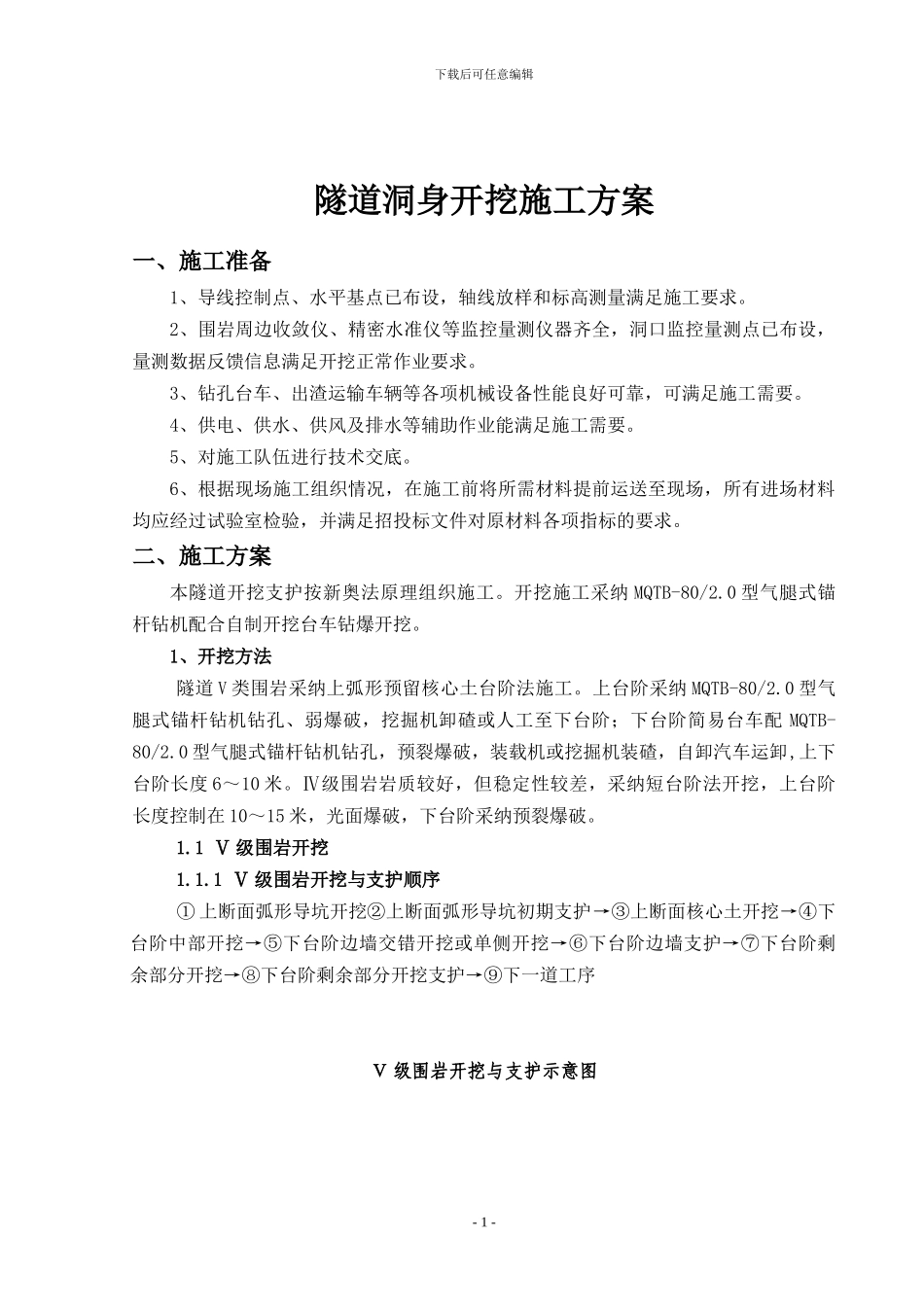

下载后可任意编辑隧道洞身开挖施工方案一、施工准备1、导线控制点、水平基点已布设，轴线放样和标高测量满足施工要求。2、围岩周边收敛仪、精密水准仪等监控量测仪器齐全，洞口监控量测点已布设，量测数据反馈信息满足开挖正常作业要求。3、钻孔台车、出渣运输车辆等各项机械设备性能良好可靠，可满足施工需要。4、供电、供水、供风及排水等辅助作业能满足施工需要。5、对施工队伍进行技术交底。6、根据现场施工组织情况，在施工前将所需材料提前运送至现场，所有进场材料均应经过试验室检验，并满足招投标文件对原材料各项指标的要求。二、施工方案本隧道开挖支护按新奥法原理组织施工。开挖施工采纳 MQTB-80/2.0 型气腿式锚杆钻机配合自制开挖台车钻爆开挖。1、开挖方法隧道 V 类围岩采纳上弧形预留核心土台阶法施工。上台阶采纳 MQTB-80/2.0 型气腿式锚杆钻机钻孔、弱爆破，挖掘机卸碴或人工至下台阶；下台阶简易台车配 MQTB-80/2.0 型气腿式锚杆钻机钻孔，预裂爆破，装载机或挖掘机装碴，自卸汽车运卸,上下台阶长度 6～10 米。Ⅳ级围岩岩质较好，但稳定性较差，采纳短台阶法开挖，上台阶长度控制在 10～15 米，光面爆破，下台阶采纳预裂爆破。1.1 Ⅴ 级围岩开挖1.1.1 Ⅴ 级围岩开挖与支护顺序① 上断面弧形导坑开挖②上断面弧形导坑初期支护→③上断面核心土开挖→④下台阶中部开挖→⑤下台阶边墙交错开挖或单侧开挖→⑥下台阶边墙支护→⑦下台阶剩余部分开挖→⑧下台阶剩余部分开挖支护→⑨下一道工序Ⅴ 级围岩开挖与支护示意图- 1 -下载后可任意编辑1.1.2 V 级围岩开挖本隧道 V 级围岩采纳上下台阶预留核心土法施工。开挖前先施作大管棚及 φ42 超前注浆小导管预支护围岩，待大管棚及注浆小导管达到强度后，用人工配合风镐进行进行弧形环状开挖，遇孤石或围岩的岩质较硬时，用 MQTB-80/2.0 型气腿式锚杆钻机钻孔，微震控制爆破，人工卸碴至下台阶。上下台阶的间距保持在 5～6 米。每循环尺寸为 0.6～1.4 米。下台阶采纳简易台车、MQTB-80/2.0 型气腿式锚杆钻机人工钻孔，光面控制爆破，装载机或挖掘机装碴，自卸汽车运卸。每循环进尺 0.6～1.4m。1.2 Ⅳ 级围岩开挖1.2.1 Ⅳ 级围岩开挖与支护顺序① 上台阶开挖→②上台阶初期支护→③下台阶中部开挖→④下台阶交错开挖或单侧开挖→测量放样→⑤下台阶边墙支护→⑥下一道工序- 2 -下载后可任意编辑Ⅳ 级围岩开挖开挖示意图1.2.2 Ⅳ 级围岩开挖开...
