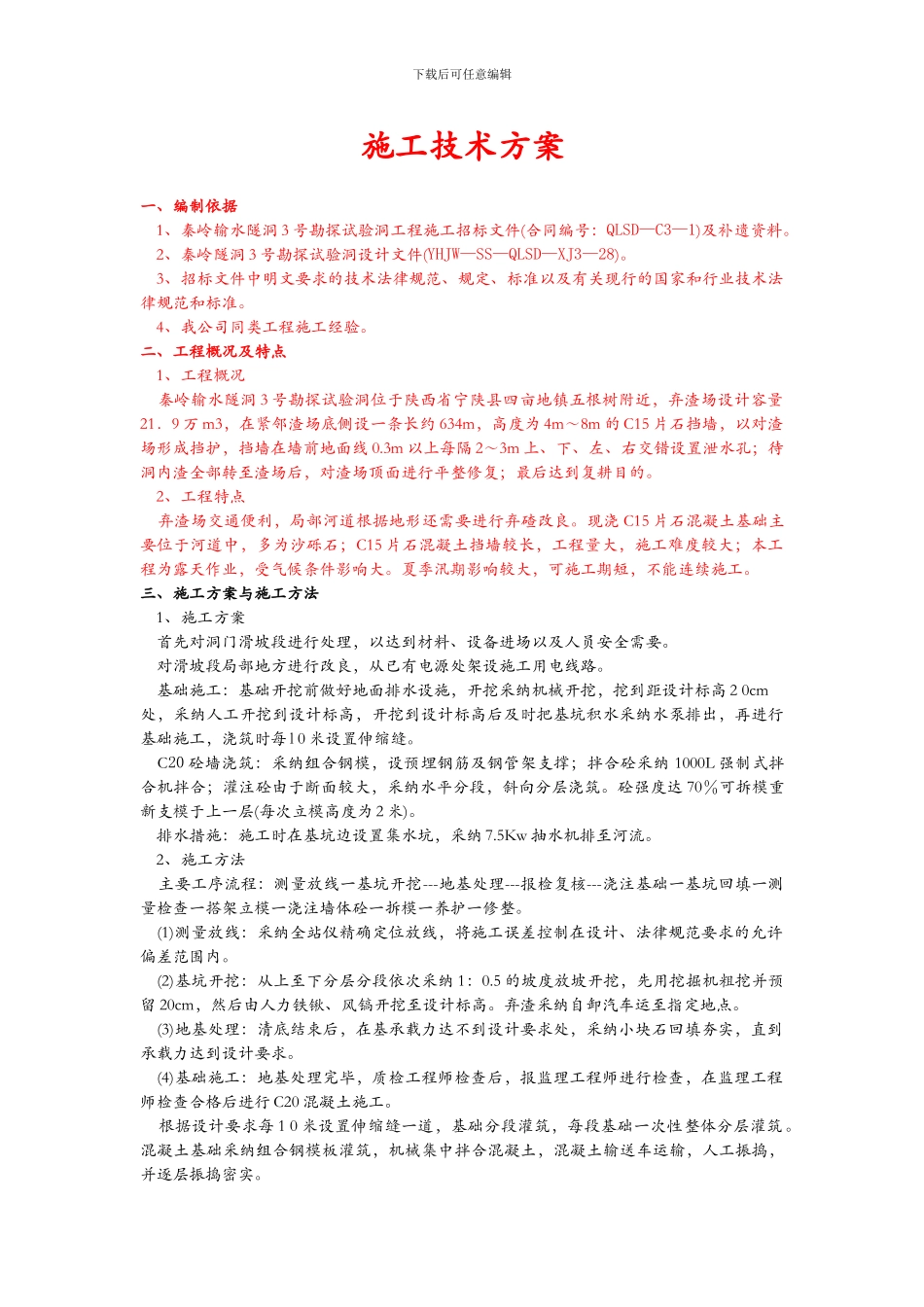

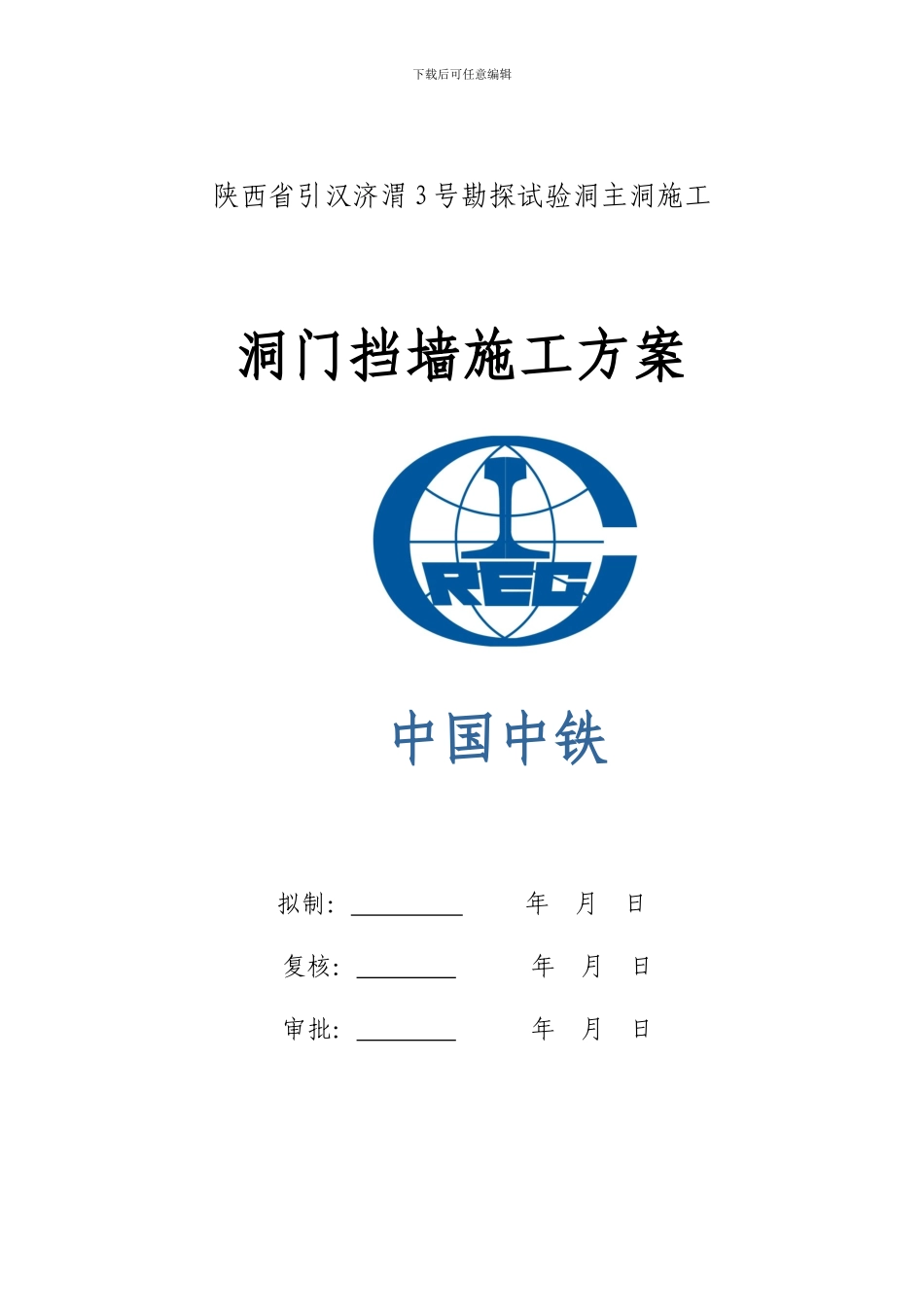

下载后可任意编辑陕西省引汉济渭 3 号勘探试验洞主洞施工洞门挡墙施工方案中国中铁拟制： 年 月 日 复核： 年 月 日 审批： 年 月 日下载后可任意编辑施工技术方案一、编制依据 1、秦岭输水隧洞 3 号勘探试验洞工程施工招标文件(合同编号：QLSD—C3—1)及补遗资料。 2、秦岭隧洞 3 号勘探试验洞设计文件(YHJW—SS—QLSD—XJ3—28)。 3、招标文件中明文要求的技术法律规范、规定、标准以及有关现行的国家和行业技术法律规范和标准。 4、我公司同类工程施工经验。二、工程概况及特点 1、工程概况 秦岭输水隧洞 3 号勘探试验洞位于陕西省宁陕县四亩地镇五根树附近，弃渣场设计容量21．9 万 m3，在紧邻渣场底侧设一条长约 634m，高度为 4m～8m 的 C15 片石挡墙，以对渣场形成挡护，挡墙在墙前地面线 0.3m 以上每隔 2～3m 上、下、左、右交错设置泄水孔；待洞内渣全部转至渣场后，对渣场顶面进行平整修复；最后达到复耕目的。 2、工程特点 弃渣场交通便利，局部河道根据地形还需要进行弃碴改良。现浇 C15 片石混凝土基础主要位于河道中，多为沙砾石；C15 片石混凝土挡墙较长，工程量大，施工难度较大；本工程为露天作业，受气候条件影响大。夏季汛期影响较大，可施工期短，不能连续施工。三、施工方案与施工方法 1、施工方案 首先对洞门滑坡段进行处理，以达到材料、设备进场以及人员安全需要。 对滑坡段局部地方进行改良，从已有电源处架设施工用电线路。 基础施工：基础开挖前做好地面排水设施，开挖采纳机械开挖，挖到距设计标高 2 0cm处，采纳人工开挖到设计标高，开挖到设计标高后及时把基坑积水采纳水泵排出，再进行基础施工，浇筑时每 l 0 米设置伸缩缝。 C20 砼墙浇筑：采纳组合钢模，设预埋钢筋及钢管架支撑；拌合砼采纳 1000L 强制式拌合机拌合；灌注砼由于断面较大，采纳水平分段，斜向分层浇筑。砼强度达 70％可拆模重新支模于上一层(每次立模高度为 2 米)。 排水措施：施工时在基坑边设置集水坑，采纳 7.5Kw 抽水机排至河流。 2、施工方法 主要工序流程：测量放线一基坑开挖---地基处理---报检复核---浇注基础一基坑回填一测量检查一搭架立模一浇注墙体砼一拆模一养护一修整。 (1)测量放线：采纳全站仪精确定位放线，将施工误差控制在设计、法律规范要求的允许偏差范围内。 (2)基坑开挖：从上至下分层分段依次采纳 1：0.5 的坡度放坡开挖，先用挖掘机粗挖并预留 20cm...
