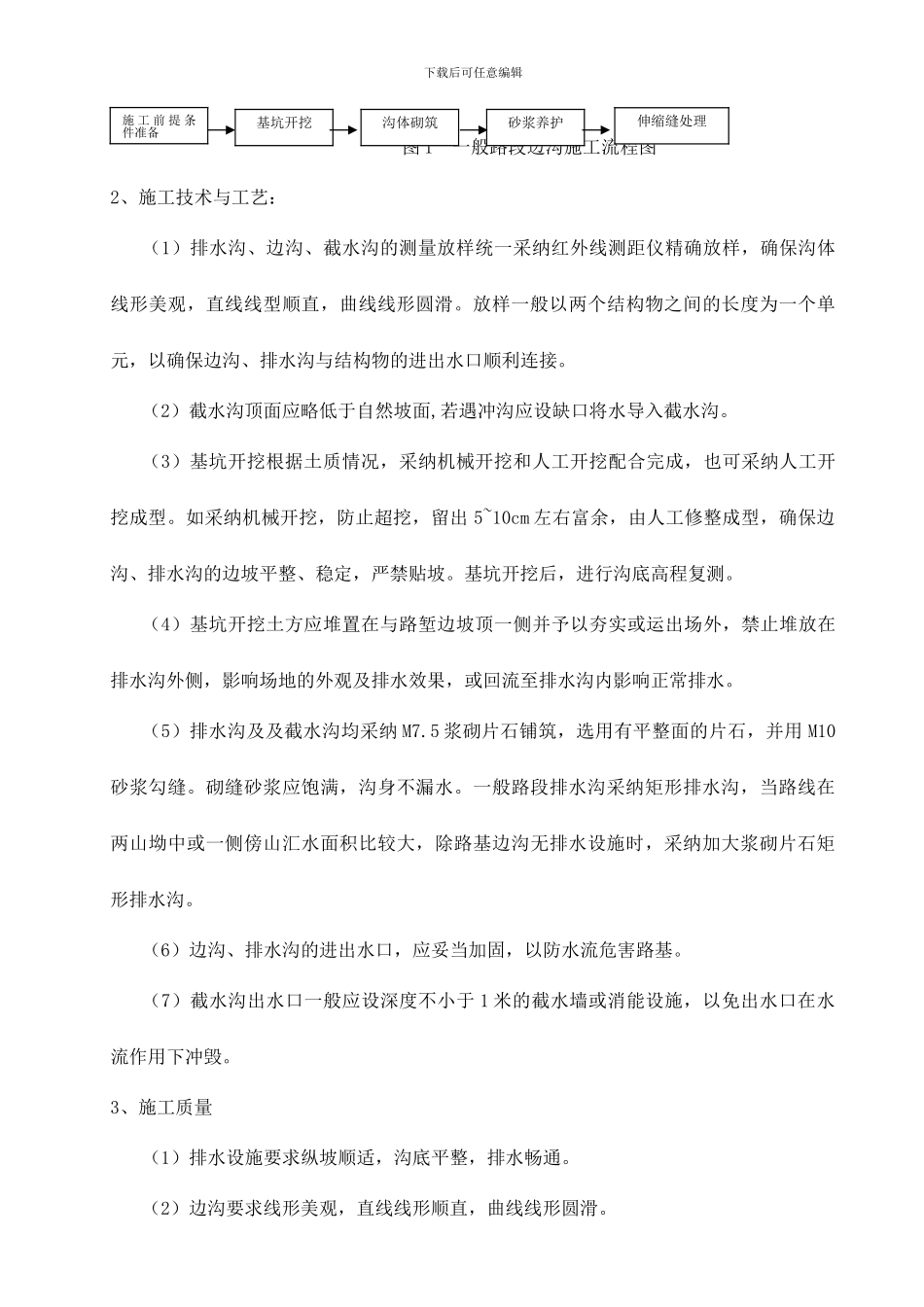

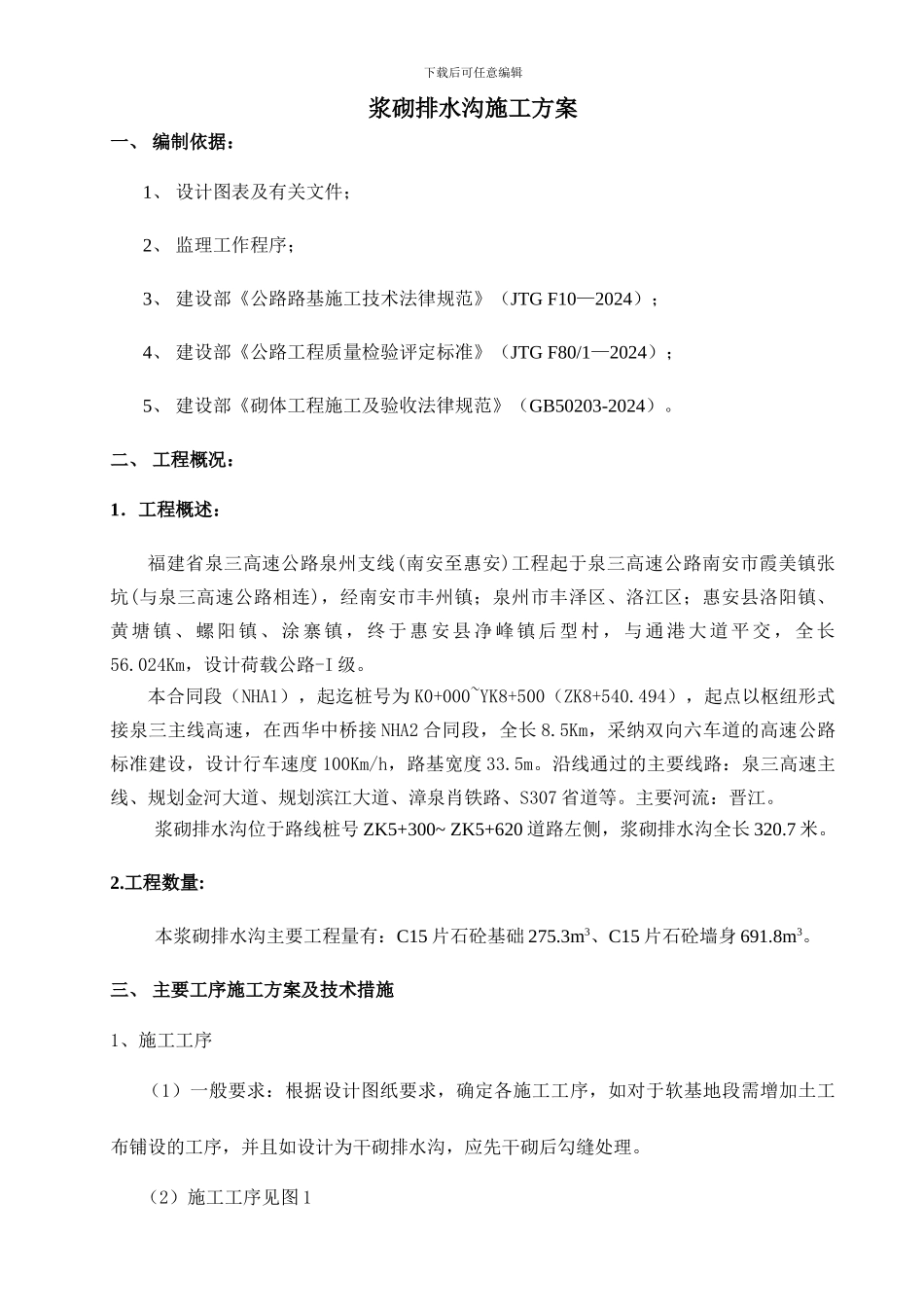

下载后可任意编辑浆砌排水沟施工方案一、 编制依据：1、 设计图表及有关文件；2、 监理工作程序；3、 建设部《公路路基施工技术法律规范》（JTG F10—2024）；4、 建设部《公路工程质量检验评定标准》（JTG F80/1—2024）；5、 建设部《砌体工程施工及验收法律规范》（GB50203-2024）。二、 工程概况：1．工程概述：福建省泉三高速公路泉州支线(南安至惠安)工程起于泉三高速公路南安市霞美镇张坑(与泉三高速公路相连)，经南安市丰州镇；泉州市丰泽区、洛江区；惠安县洛阳镇、黄塘镇、螺阳镇、涂寨镇，终于惠安县净峰镇后型村，与通港大道平交，全长56.024Km，设计荷载公路-I 级。本合同段（NHA1），起迄桩号为 K0+000~YK8+500（ZK8+540.494），起点以枢纽形式接泉三主线高速，在西华中桥接 NHA2 合同段，全长 8.5Km，采纳双向六车道的高速公路标准建设，设计行车速度 100Km/h，路基宽度 33.5m。沿线通过的主要线路：泉三高速主线、规划金河大道、规划滨江大道、漳泉肖铁路、S307 省道等。主要河流：晋江。浆砌排水沟位于路线桩号 ZK5+300~ ZK5+620 道路左侧，浆砌排水沟全长 320.7 米。2.工程数量:本浆砌排水沟主要工程量有：C15 片石砼基础 275.3m3、C15 片石砼墙身 691.8m3。三、 主要工序施工方案及技术措施1、施工工序（1）一般要求：根据设计图纸要求，确定各施工工序，如对于软基地段需增加土工布铺设的工序，并且如设计为干砌排水沟，应先干砌后勾缝处理。（2）施工工序见图 1施 工 前 提 条件准备下载后可任意编辑图 1 一般路段边沟施工流程图2、施工技术与工艺：（1）排水沟、边沟、截水沟的测量放样统一采纳红外线测距仪精确放样，确保沟体线形美观，直线线型顺直，曲线线形圆滑。放样一般以两个结构物之间的长度为一个单元，以确保边沟、排水沟与结构物的进出水口顺利连接。（2）截水沟顶面应略低于自然坡面,若遇冲沟应设缺口将水导入截水沟。（3）基坑开挖根据土质情况，采纳机械开挖和人工开挖配合完成，也可采纳人工开挖成型。如采纳机械开挖，防止超挖，留出 5~10cm 左右富余，由人工修整成型，确保边沟、排水沟的边坡平整、稳定，严禁贴坡。基坑开挖后，进行沟底高程复测。（4）基坑开挖土方应堆置在与路堑边坡顶一侧并予以夯实或运出场外，禁止堆放在排水沟外侧，影响场地的外观及排水效果，或回流至排水沟内影响正常排水。（5）排水沟及及截水沟均采纳 M7.5 浆砌片石铺筑，选用有平整面的...
