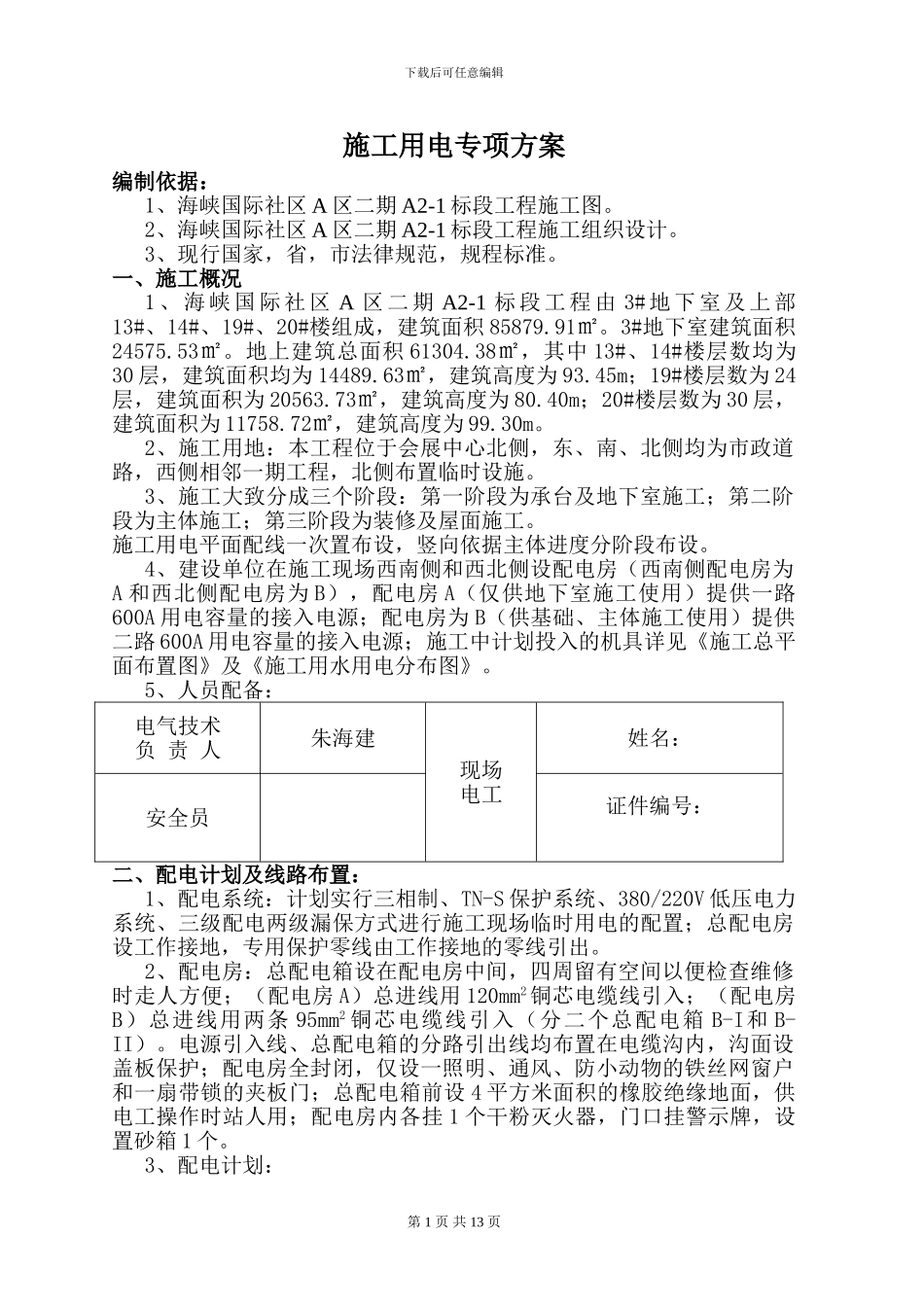

下载后可任意编辑施工用电专项方案编制依据:1、海峡国际社区 A 区二期 A2-1 标段工程施工图。2、海峡国际社区 A 区二期 A2-1 标段工程施工组织设计。3、现行国家,省,市法律规范,规程标准。一、施工概况1 、 海 峡 国 际 社 区 A 区 二 期 A2-1 标 段 工 程 由 3# 地 下 室 及 上 部13#、14#、19#、20#楼组成,建筑面积 85879.91㎡。3#地下室建筑面积24575.53㎡。地上建筑总面积 61304.38㎡,其中 13#、14#楼层数均为30 层,建筑面积均为 14489.63㎡,建筑高度为 93.45m;19#楼层数为 24层,建筑面积为 20563.73㎡,建筑高度为 80.40m;20#楼层数为 30 层,建筑面积为 11758.72㎡,建筑高度为 99.30m。2、施工用地:本工程位于会展中心北侧,东、南、北侧均为市政道路,西侧相邻一期工程,北侧布置临时设施。3、施工大致分成三个阶段:第一阶段为承台及地下室施工;第二阶段为主体施工;第三阶段为装修及屋面施工。施工用电平面配线一次置布设,竖向依据主体进度分阶段布设。4、建设单位在施工现场西南侧和西北侧设配电房(西南侧配电房为A 和西北侧配电房为 B),配电房 A(仅供地下室施工使用)提供一路600A 用电容量的接入电源;配电房为 B(供基础、主体施工使用)提供二路 600A 用电容量的接入电源;施工中计划投入的机具详见《施工总平面布置图》及《施工用水用电分布图》。5、人员配备:电气技术负 责 人朱海建现场电工姓名: 安全员证件编号: 二、配电计划及线路布置:1、配电系统:计划实行三相制、TN-S 保护系统、380/220V 低压电力系统、三级配电两级漏保方式进行施工现场临时用电的配置;总配电房设工作接地,专用保护零线由工作接地的零线引出。2、配电房:总配电箱设在配电房中间,四周留有空间以便检查维修时走人方便;(配电房 A)总进线用 120mm2铜芯电缆线引入;(配电房B)总进线用两条 95mm2 铜芯电缆线引入(分二个总配电箱 B-I和 B-II)。电源引入线、总配电箱的分路引出线均布置在电缆沟内,沟面设盖板保护;配电房全封闭,仅设一照明、通风、防小动物的铁丝网窗户和一扇带锁的夹板门;总配电箱前设 4 平方米面积的橡胶绝缘地面,供电工操作时站人用;配电房内各挂 1 个干粉灭火器,门口挂警示牌,设置砂箱 1 个。3、配电计划:第 1 页 共 13 页下载后可任意编辑(1)总配电房 A:配电房内的总配电箱采纳负荷 600A 的配电箱,内分 4 ...
