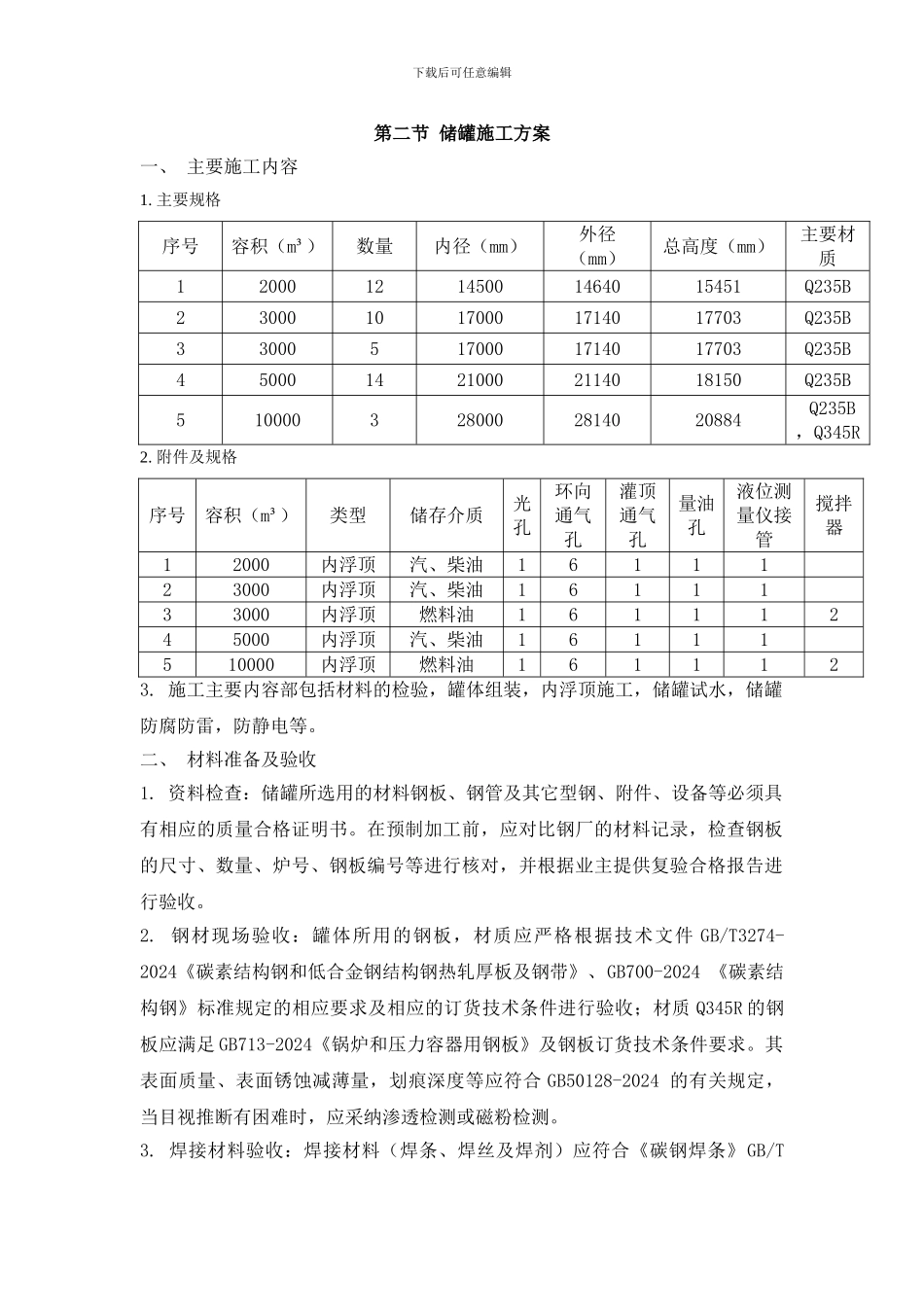

下载后可任意编辑第二节 储罐施工方案一、 主要施工内容1. 主要规格序号容积（m³）数量内径（mm）外径（mm）总高度（mm）主要材质1200012145001464015451Q235B2300010170001714017703Q235B330005170001714017703Q235B4500014210002114018150Q235B5100003280002814020884 Q235B，Q345R2. 附件及规格序号容积（m³）类型储存介质光孔环向通气孔灌顶通气孔量油孔液位测量仪接管搅拌器12000内浮顶汽、柴油16111 23000内浮顶汽、柴油16111 33000内浮顶燃料油16111245000内浮顶汽、柴油16111 510000内浮顶燃料油1611123. 施工主要内容部包括材料的检验，罐体组装，内浮顶施工，储罐试水，储罐防腐防雷，防静电等。二、 材料准备及验收1. 资料检查：储罐所选用的材料钢板、钢管及其它型钢、附件、设备等必须具有相应的质量合格证明书。在预制加工前，应对比钢厂的材料记录，检查钢板的尺寸、数量、炉号、钢板编号等进行核对，并根据业主提供复验合格报告进行验收。2. 钢材现场验收：罐体所用的钢板，材质应严格根据技术文件 GB/T3274-2024《碳素结构钢和低合金钢结构钢热轧厚板及钢带》、GB700-2024 《碳素结构钢》标准规定的相应要求及相应的订货技术条件进行验收；材质 Q345R 的钢板应满足 GB713-2024《锅炉和压力容器用钢板》及钢板订货技术条件要求。其表面质量、表面锈蚀减薄量，划痕深度等应符合 GB50128-2024 的有关规定，当目视推断有困难时，应采纳渗透检测或磁粉检测。3. 焊接材料验收：焊接材料（焊条、焊丝及焊剂）应符合《碳钢焊条》GB/T 下载后可任意编辑5117、《碳钢药芯焊丝》GB/T 10045、《气体保护电弧焊用碳钢、低合金钢焊丝》GB/T 8110、《埋弧焊用碳钢焊丝和焊剂》GB/T 5293 等相关法律规范的要求并应具有质量合格证明书、质量合格证。4. 建造油罐选用材料应该具有质量合格证明，并符合相应国家现行标准规定，钢材和附件上应有清楚的产品标志。三、 钢板加工预制储罐的罐底、罐壁和内浮顶在接到施工图和材料后应按要求绘制正式排板图，经总包、监理/业主审核后方可投料进行预制。排板图应作为施工、探伤检测定位纪录的依据，工程结束后都作为交工技术文件存档。1. 预制前绘制排版图的相关要求1.1 底板预制前应绘制排版图并应符合以下要求：1.1.1 罐底排版按设计直径放大约 0.15 %。1.1.2 弓形边缘板的对接接头，采纳不等间隙外侧间隙 e1 宜为 6 ～ 7mm ，内侧间隙 e2 宜为 8～12mm ，弓...
