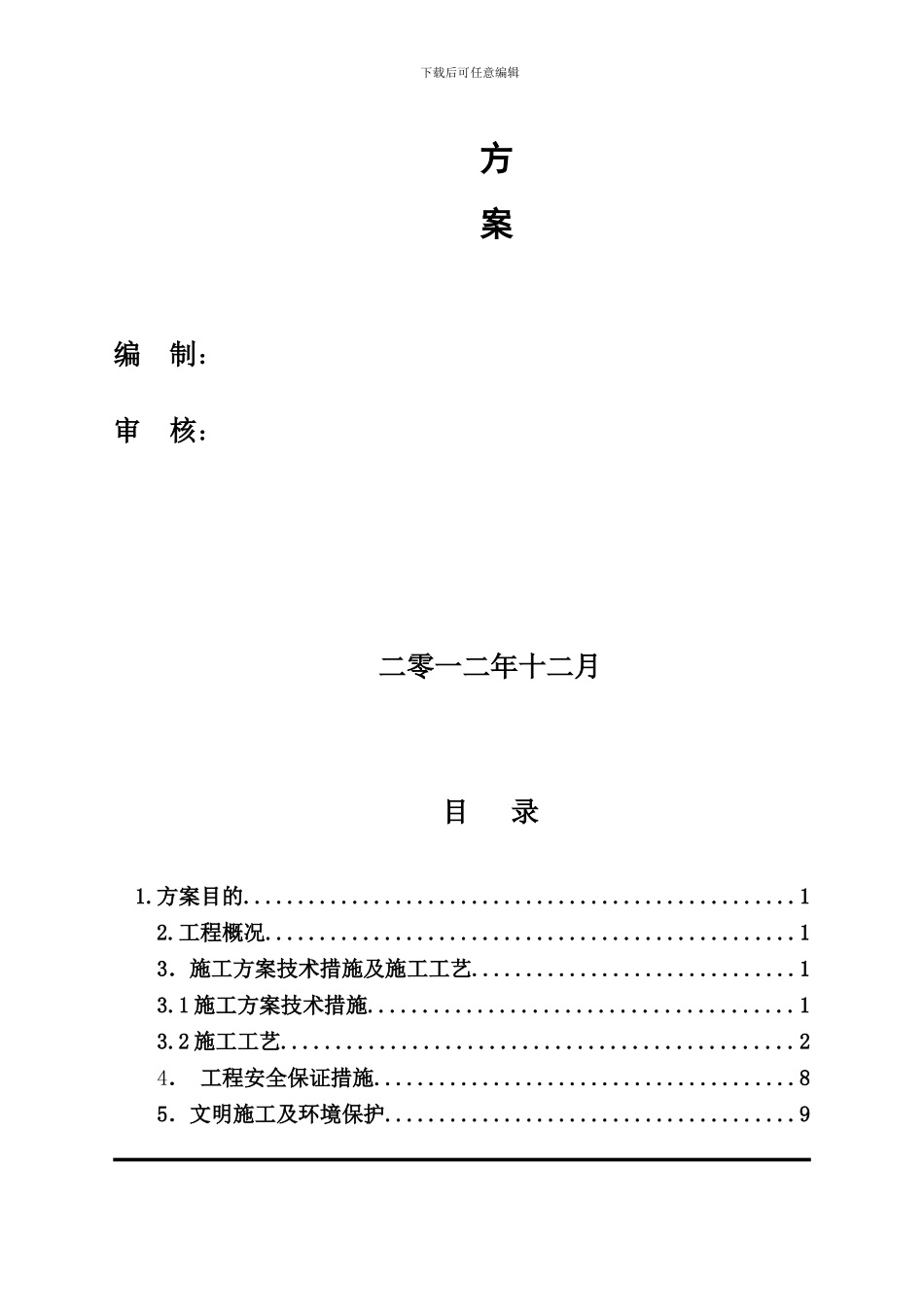

精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】三里坪市政道路工程（二标段）C线工程标段涵洞专项施工下载后可任意编辑方案编 制：审 核：二零一二年十二月 目 录 1.方案目的...................................................12.工程概况.................................................13．施工方案技术措施及施工工艺..............................13.1 施工方案技术措施.......................................13.2 施工工艺...............................................24． 工程安全保证措施.......................................85．文明施工及环境保护......................................9下载后可任意编辑5.1 文明施工...............................................95.2 环保措施..............................................10下载后可任意编辑1．方案目的明确涵洞施工的工艺流程、操作要点和相应的工艺标准，指导、法律规范涵洞的施工。2．工程概况 D1K484+920～D1K485+400 段涵洞工程，共包涵框架涵 4 座。分别为：2.1 D1K484+920 框架涵：涵为排洪兼人行而设，涵洞与线路垂直相交，尺寸为： 3.0×3.5m2.2 D1K485+070 框架涵：涵洞为立交兼排洪而设，涵洞与线路垂直相交，尺寸为： 5.0×5.3m2.3 D1K485+253 框架涵：涵洞为人行、排洪兼灌溉而设，涵洞与线路斜交，尺寸为： 3.02.4 D1K485+400 框架涵：涵洞为立交兼排洪而设，涵洞与线路垂直相交，尺寸为： 4.0×5.3m3．施工方案、施工工艺3.1 施工方案涵洞基础基坑采纳机械开挖，人工配合清底和修整。涵洞基底设计要求为：D1K484+920 和 D1K485+070 CFG 加固，D1K485+253 和 D1K485+40 为换填或夯实。框架涵采纳支架现浇的施工方案，分两次浇注，第一次浇注底板及下梗肋，第二次浇注边墙及顶板。涵洞回填及涵侧填土采纳小型夯实、辗压机械分层夯压。3.2 施工工艺3.2.1 基坑开挖基坑采纳挖掘机开挖，配合人工整修。挖基时，为了基础混凝土施工方便和满足排水要求，基坑尺寸比基础平面设计尺寸增宽 0.5m。在基坑开挖过程中，若基坑渗水较大，要作临时排水沟和集水坑，配备抽水泵，及时排除基坑积水。1下载后可任意编辑在基坑开挖中，严禁超挖。当挖掘机挖到接近设计标高 20-30cm 时，若各项指标满足设计和法律规范要求，再人工开挖至设计标高，对基坑的平面位...
