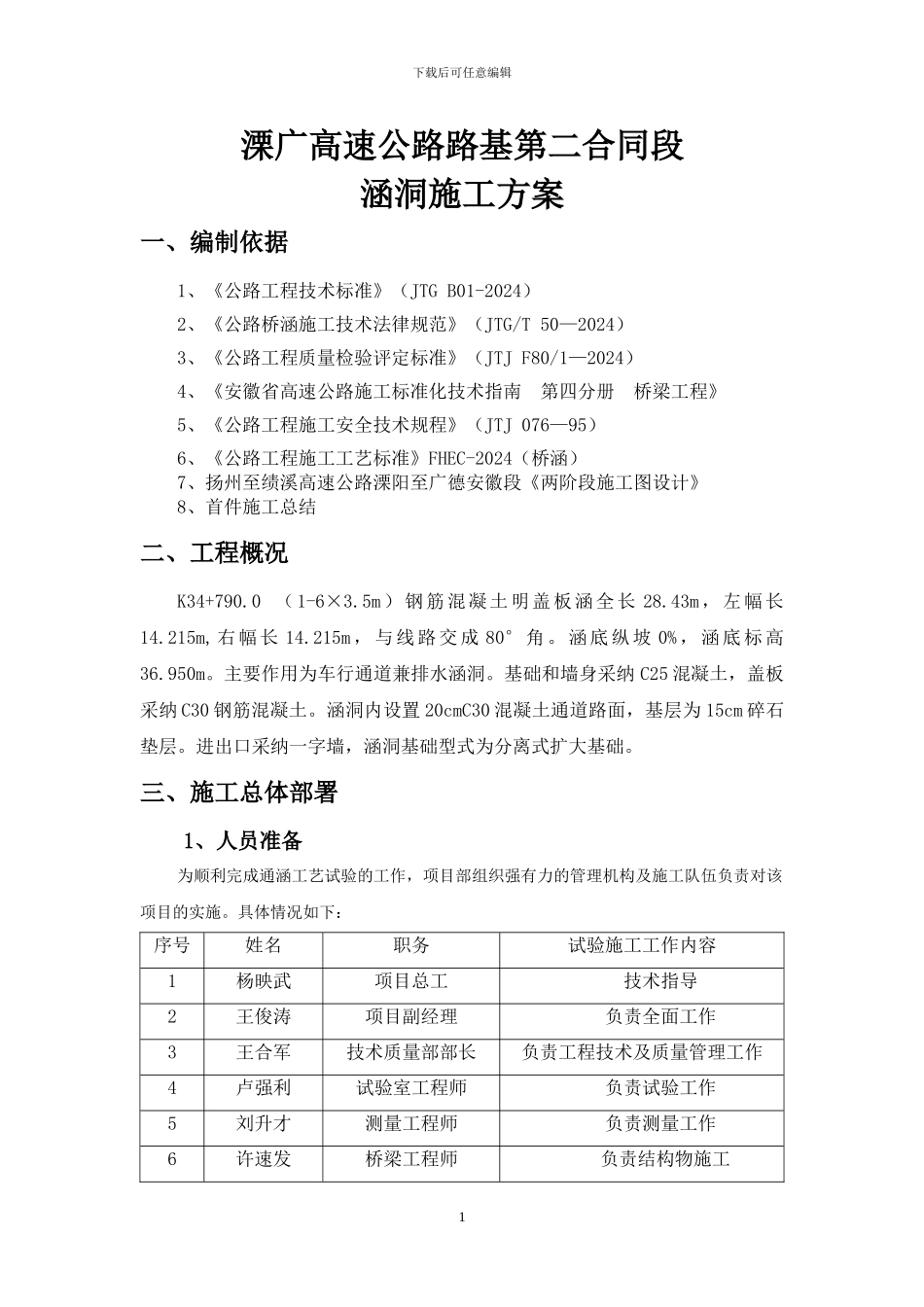

涵洞及通道施工方案_第1页
1/10

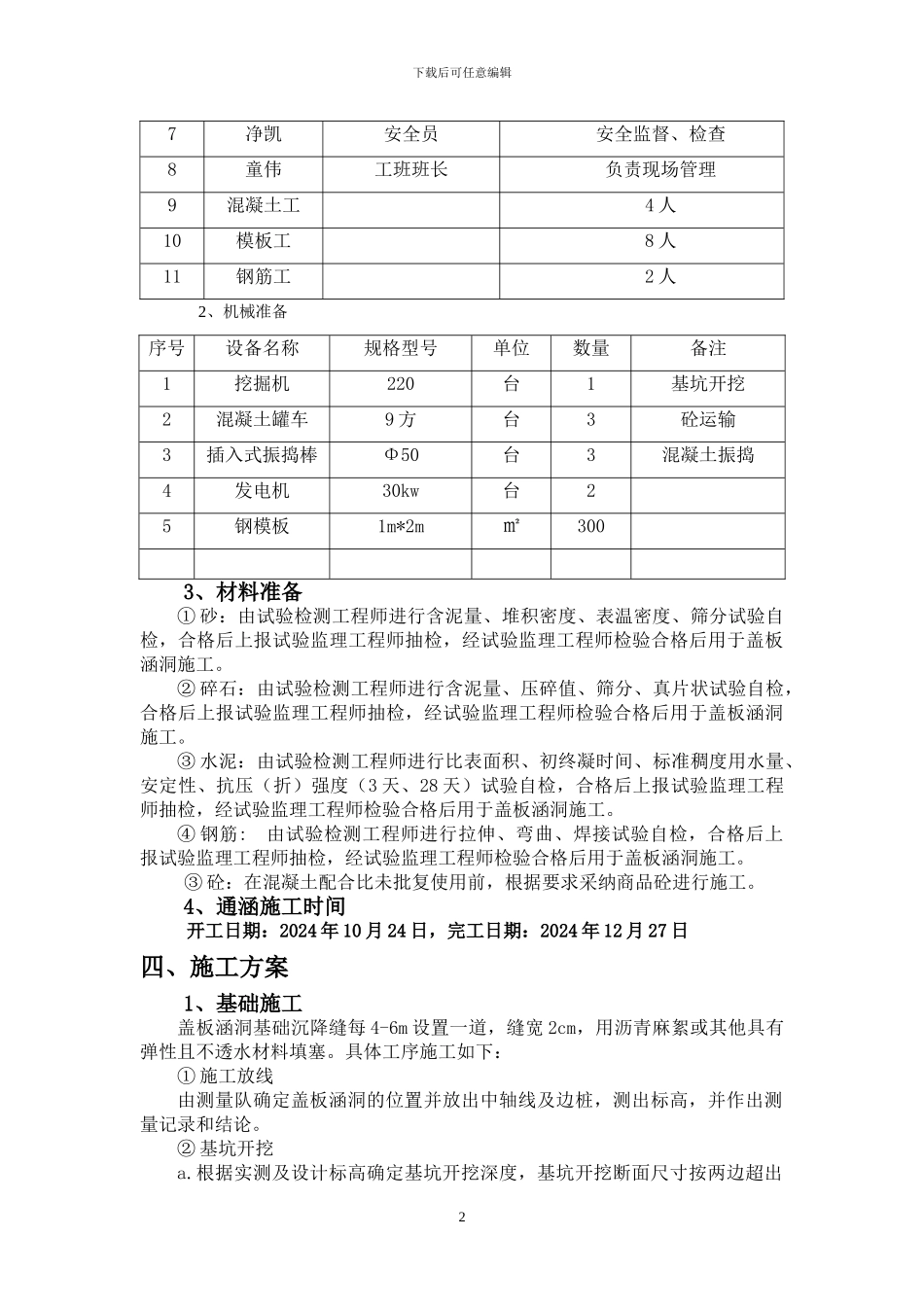

涵洞及通道施工方案_第2页
2/10

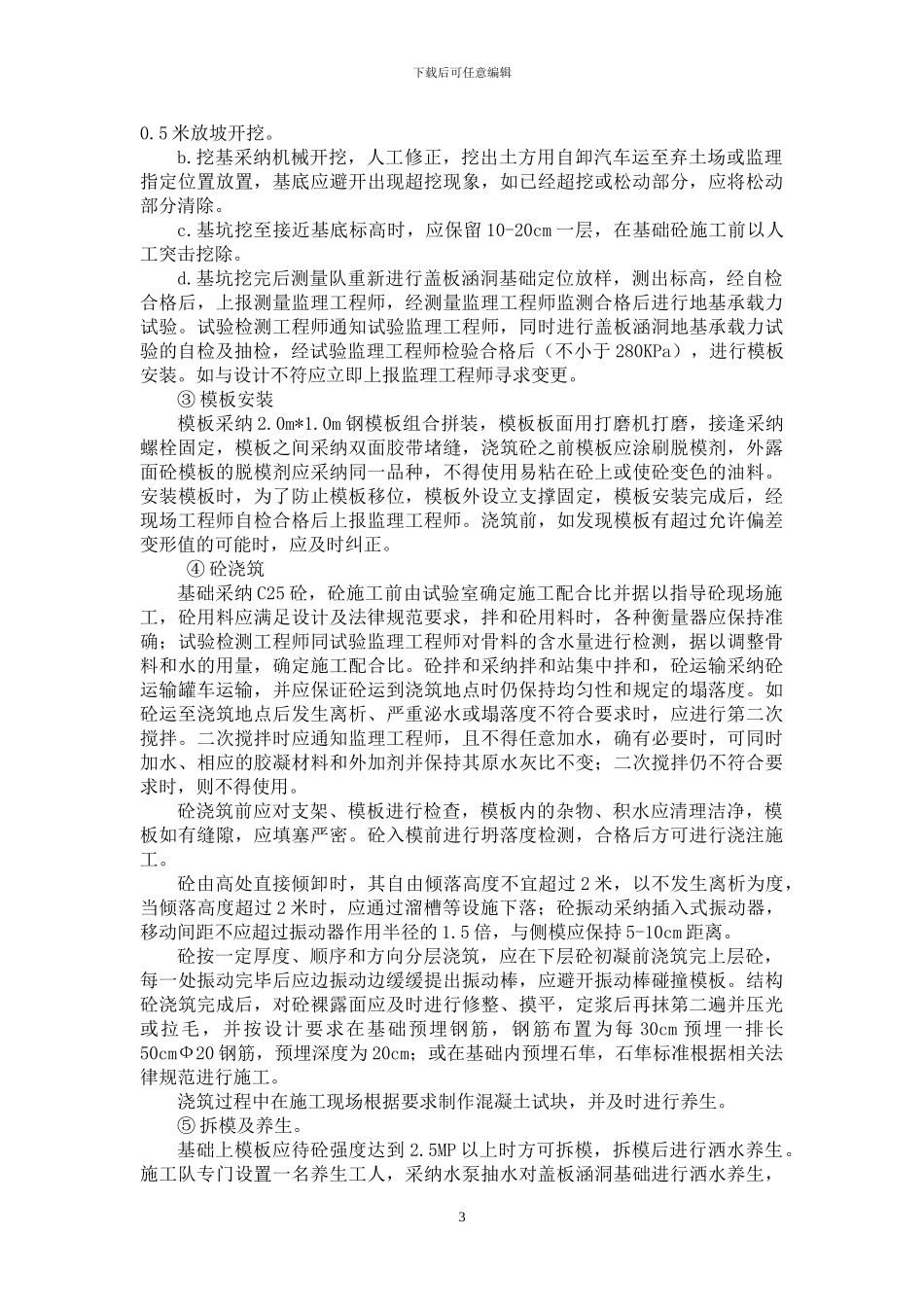

涵洞及通道施工方案_第3页
3/10
1下载后可任意编辑溧广高速公路路基第二合同段涵洞施工方案 一、编制依据1、《公路工程技术标准》(JTG B01-2024)2、《公路桥涵施工技术法律规范》(JTG/T 50—2024)3、《公路工程质量检验评定标准》(JTJ F80/1—2024)4、《安徽省高速公路施工标准化技术指南 第四分册 桥梁工程》 5、《公路工程施工安全技术规程》(JTJ 076—95)6、《公路工程施工工艺标准》FHEC-2024(桥涵)7、扬州至绩溪高速公路溧阳至广德安徽段《两阶段施工图设计》8、首件施工总结二、工程概况K34+790.0 (1-6×3.5m)钢筋混凝土明盖板涵全长 28.43m,左幅长14.215m,右幅长 14.215m ,与线路交成 80° 角。涵底纵坡 0% ,涵底标高36.950m。主要作用为车行通道兼排水涵洞。基础和墙身采纳 C25 混凝土,盖板采纳 C30 钢筋混凝土。涵洞内设置 20cmC30 混凝土通道路面,基层为 15cm 碎石垫层。进出口采纳一字墙,涵洞基础型式为分离式扩大基础。三、施工总体部署1、人员准备为顺利完成通涵工艺试验的工作,项目部组织强有力的管理机构及施工队伍负责对该项目的实施。具体情况如下:序号姓名职务试验施工工作内容1杨映武项目总工技术指导2王俊涛项目副经理负责全面工作3王合军技术质量部部长负责工程技术及质量管理工作4卢强利试验室工程师负责试验工作5刘升才测量工程师负责测量工作6许速发桥梁工程师 负责结构物施工2下载后可任意编辑7净凯安全员安全监督、检查8童伟工班班长负责现场管理9混凝土工4 人10模板工8 人11钢筋工2 人 2、机械准备序号设备名称规格型号单位数量备注1挖掘机220台1基坑开挖2混凝土罐车9 方台3砼运输3插入式振捣棒Φ50台3混凝土振捣4发电机30kw台25钢模板1m*2m㎡3003、材料准备① 砂:由试验检测工程师进行含泥量、堆积密度、表温密度、筛分试验自检,合格后上报试验监理工程师抽检,经试验监理工程师检验合格后用于盖板涵洞施工。② 碎石:由试验检测工程师进行含泥量、压碎值、筛分、真片状试验自检,合格后上报试验监理工程师抽检,经试验监理工程师检验合格后用于盖板涵洞施工。 ③ 水泥:由试验检测工程师进行比表面积、初终凝时间、标准稠度用水量、安定性、抗压(折)强度(3 天、28 天)试验自检,合格后上报试验监理工程师抽检,经试验监理工程师检验合格后用于盖板涵洞施工。④ 钢筋: 由试验检测工程师进行拉伸、弯曲、焊接试验自检,合格后上报试验监理工程师抽检,经试验监理工程师检验合格后用...
