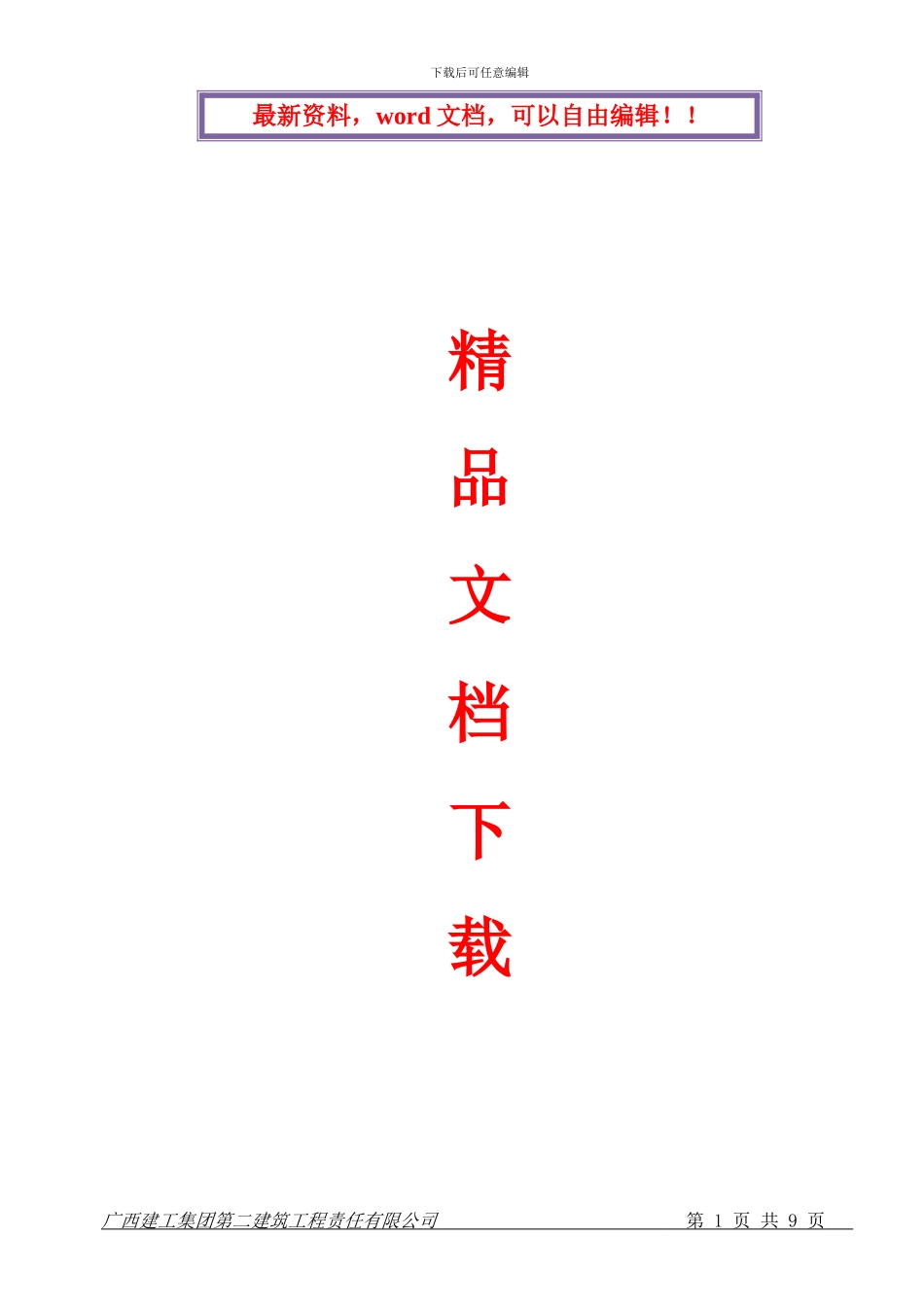

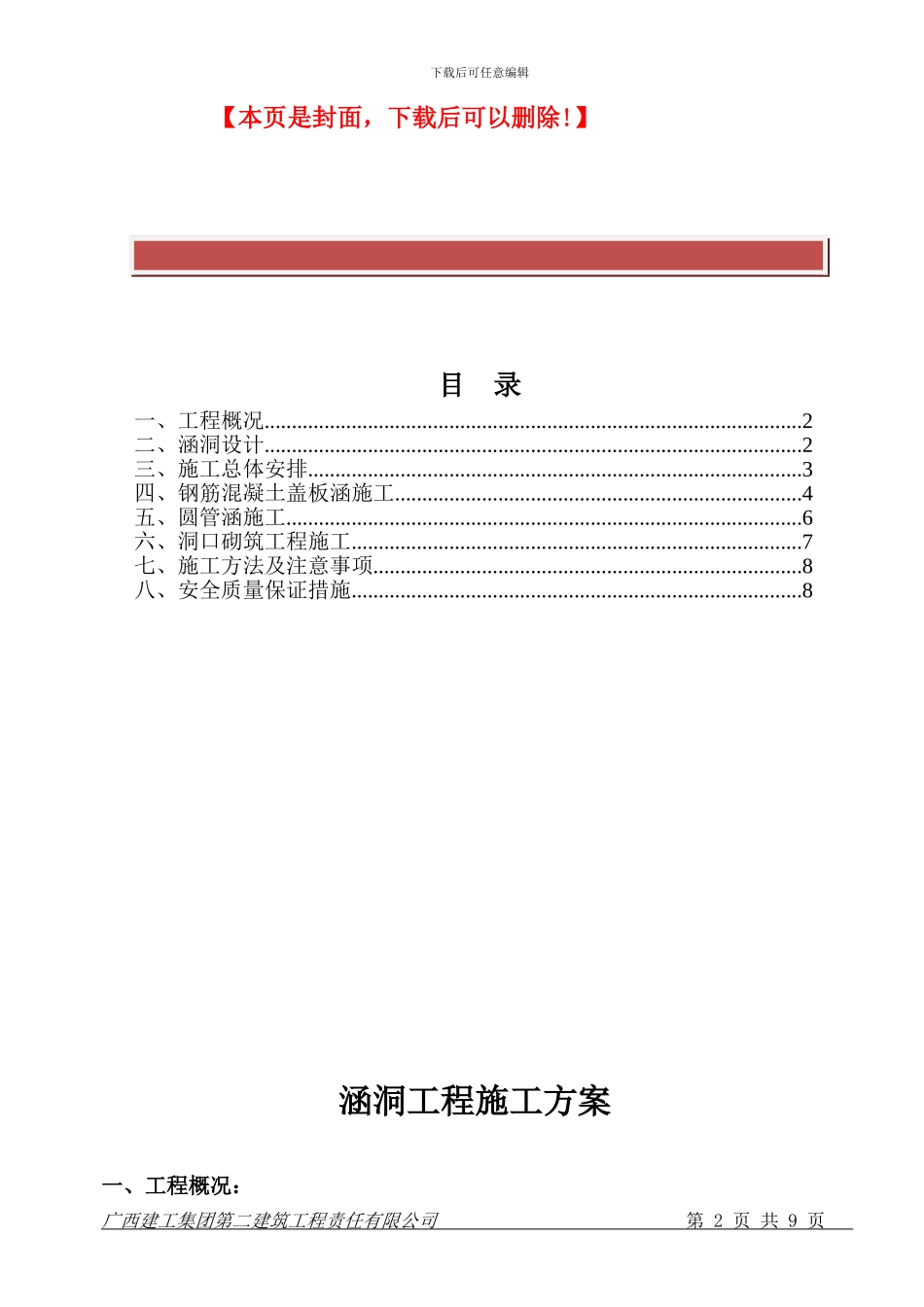

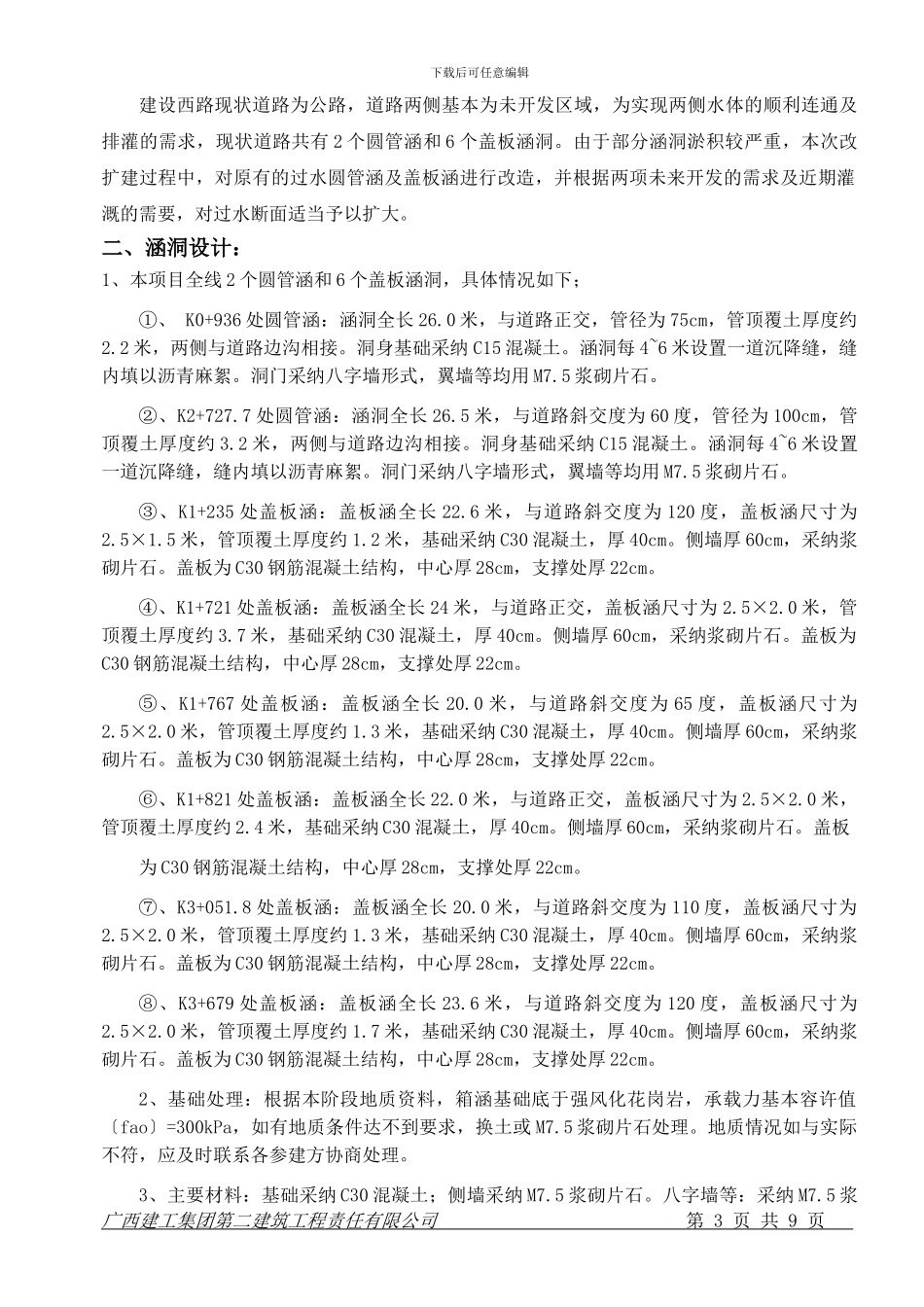

下载后可任意编辑 精品文档下载 广西建工集团第二建筑工程责任有限公司 第 1 页 共 9 页 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】目 录一、工程概况...................................................................................................2二、涵洞设计...................................................................................................2三、施工总体安排...........................................................................................3四、钢筋混凝土盖板涵施工...........................................................................4五、圆管涵施工...............................................................................................6六、洞口砌筑工程施工...................................................................................7七、施工方法及注意事项...............................................................................8八、安全质量保证措施...................................................................................8 涵洞工程施工方案一、工程概况：广西建工集团第二建筑工程责任有限公司 第 2 页 共 9 页 下载后可任意编辑建设西路现状道路为公路，道路两侧基本为未开发区域，为实现两侧水体的顺利连通及排灌的需求，现状道路共有 2 个圆管涵和 6 个盖板涵洞。由于部分涵洞淤积较严重，本次改扩建过程中，对原有的过水圆管涵及盖板涵进行改造，并根据两项未来开发的需求及近期灌溉的需要，对过水断面适当予以扩大。二、涵洞设计：1、本项目全线 2 个圆管涵和 6 个盖板涵洞，具体情况如下；①、 K0+936 处圆管涵：涵洞全长 26.0 米，与道路正交，管径为 75cm，管顶覆土厚度约2.2 米，两侧与道路边沟相接。洞身基础采纳 C15 混凝土。涵洞每 4~6 米设置一道沉降缝，缝内填以沥青麻絮。洞门采纳八字墙形式，翼墙等均用 M7.5 浆砌片石。②、K2+727.7 处圆管涵：涵洞全长 26.5 米，与道路斜交度为 60 度，管径为 100cm，管顶覆土厚度约 3.2 米，两侧与道路边沟相接。洞身基础采纳 C15 混凝土。涵洞每 4~6 米设置一道沉降缝，缝内填以沥青麻絮。洞门采纳八字墙形式，翼墙等均用 M7.5 浆砌片石。③、K1+235 处盖...
