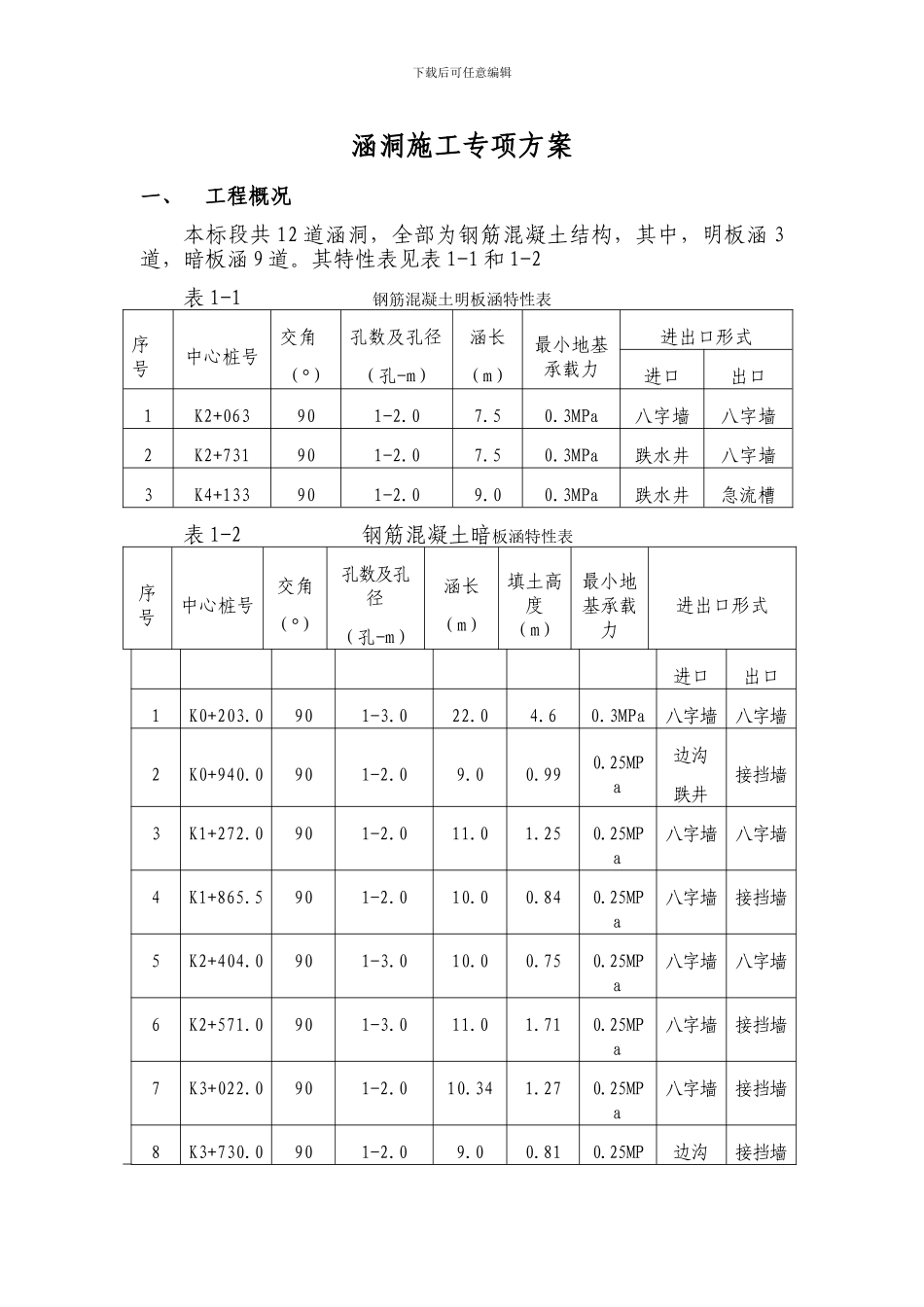

下载后可任意编辑涵洞施工专项方案一、工程概况本标段共 12 道涵洞，全部为钢筋混凝土结构，其中，明板涵 3道，暗板涵 9 道。其特性表见表 1-1 和 1-2表 1-1 钢筋混凝土明板涵特性表序号中心桩号交角（°）孔数及孔径（孔-m）涵长（m）最小地基承载力进出口形式进口出口1K2+063901-2.07.50.3MPa八字墙八字墙2K2+731901-2.07.50.3MPa跌水井八字墙3K4+133901-2.09.00.3MPa跌水井急流槽表 1-2 钢筋混凝土暗板涵特性表序号中心桩号交角（°）孔数及孔径（孔-m）涵长（m）填土高度（m）最小地基承载力进出口形式进口出口1K0+203.0901-3.022.04.60.3MPa八字墙八字墙2K0+940.0901-2.09.00.990.25MPa边沟跌井接挡墙3K1+272.0901-2.011.01.250.25MPa八字墙八字墙4K1+865.5901-2.010.00.840.25MPa八字墙接挡墙5K2+404.0901-3.010.00.750.25MPa八字墙八字墙6K2+571.0901-3.011.01.710.25MPa八字墙接挡墙7K3+022.0901-2.010.341.270.25MPa八字墙接挡墙8K3+730.0901-2.09.00.810.25MP边沟接挡墙下载后可任意编辑a跌井9K4+238.0901-2.09.00.790.25MPa八字墙接挡墙 明板涵洞身基础为 C20 混凝土结构，暗板涵洞身基础为 M7.5 浆砌片石结构，台身均为 C25 素混凝土结构，支撑梁均为 C25 钢筋混凝土结构。除明板涵进洞口跌水井为 C20 素混凝土结构外，其余进出、洞口均为 M7.5 浆砌片石结构。 二、施工方法及技术措施1、 涵洞基坑开挖采纳挖掘机配合人工开挖，两边坡按 1：0.5 取值，基础开挖底宽为涵洞混凝土基础宽度两边各加 0.5m 施工作业空间。上口开挖线宽可根据现场地形进行计算。基础开挖到离基底约有 5～10cm 时，则采纳人工修整。确保不扰动基底地质层。涵洞基底开挖完成后，作地基承载力检测，假如地基承载力不满足表 1-1 和表 1-2 中最小地基承载力要求，则按要求进行挖除地基土并换填，换填材料为水泥稳定砂砾。施工时分层填筑洞渣，分层铺筑厚度不超过 300mm，逐层夯实，压实度不小于 95%。2、 测量放样基底验槽合格后，测量人员用全站仪放样出涵洞中心轴线、边线，并安装基础模板。3、 模板的制作与安装模板采纳钢模板，为了防止模板受到混凝土内应力的影响而变形，保证混凝土线形与美观，在模板纵向每 50cm 加一根竖向支撑，横向在上中下各加一条横向支撑，混凝土厚度不足 1 米的部位，加两根横向支撑。两侧模板采纳对拉螺栓对拉，并用顶托支撑。模板接缝采纳泡沫条塞填密实，并用腻子刮平。调整好模板...
