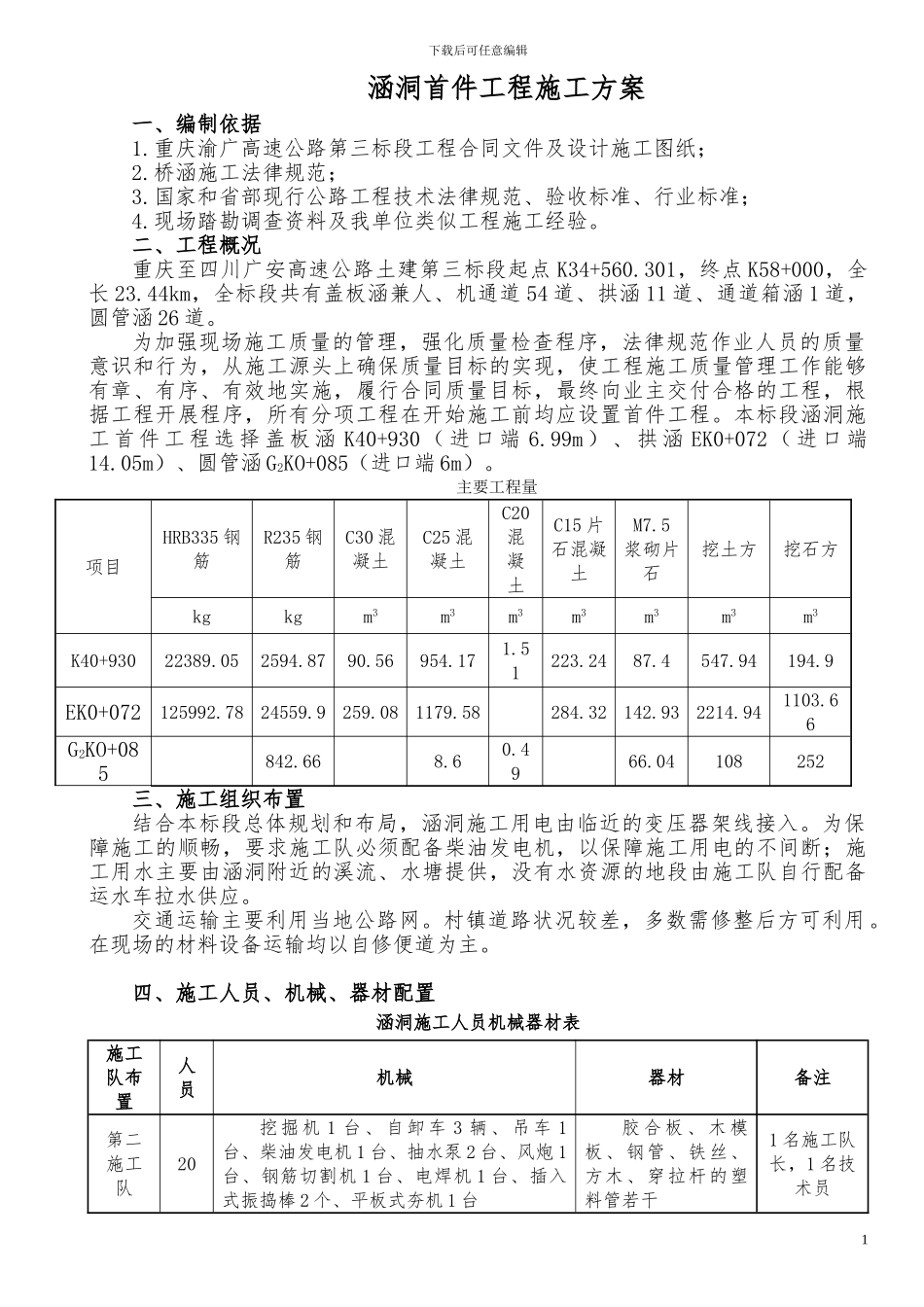

下载后可任意编辑涵洞首件工程施工方案一、编制依据1.重庆渝广高速公路第三标段工程合同文件及设计施工图纸；2.桥涵施工法律规范；3.国家和省部现行公路工程技术法律规范、验收标准、行业标准；4.现场踏勘调查资料及我单位类似工程施工经验。二、工程概况重庆至四川广安高速公路土建第三标段起点 K34+560.301，终点 K58+000，全长 23.44km，全标段共有盖板涵兼人、机通道 54 道、拱涵 11 道、通道箱涵 1 道，圆管涵 26 道。为加强现场施工质量的管理，强化质量检查程序，法律规范作业人员的质量意识和行为，从施工源头上确保质量目标的实现，使工程施工质量管理工作能够有章、有序、有效地实施，履行合同质量目标，最终向业主交付合格的工程，根据工程开展程序，所有分项工程在开始施工前均应设置首件工程。本标段涵洞施工 首 件 工 程 选 择 盖 板 涵 K40+930 （ 进 口 端 6.99m ） 、 拱 涵 EK0+072 （ 进 口 端14.05m）、圆管涵 G2KO+085（进口端 6m）。主要工程量项目HRB335 钢筋R235 钢筋C30 混凝土C25 混凝土C20混凝土C15 片石混凝土M7.5浆砌片石挖土方挖石方kgkgm3m3m3m3m3m3m3K40+93022389.052594.8790.56954.171.51223.2487.4547.94194.9EK0+072125992.7824559.9259.081179.58 284.32142.932214.941103.66G2KO+085 842.66 8.60.49 66.04108252三、施工组织布置结合本标段总体规划和布局，涵洞施工用电由临近的变压器架线接入。为保障施工的顺畅，要求施工队必须配备柴油发电机，以保障施工用电的不间断；施工用水主要由涵洞附近的溪流、水塘提供，没有水资源的地段由施工队自行配备运水车拉水供应。交通运输主要利用当地公路网。村镇道路状况较差，多数需修整后方可利用。在现场的材料设备运输均以自修便道为主。 四、施工人员、机械、器材配置涵洞施工人员机械器材表施工队布置人员机械器材备注第二施工队20挖掘机 1 台、自卸车 3 辆、吊车 1台、柴油发电机 1 台、抽水泵 2 台、风炮 1台、钢筋切割机 1 台、电焊机 1 台、插入式振捣棒 2 个、平板式夯机 1 台胶 合 板 、 木 模板、钢管、铁丝、方木、穿拉杆的塑料管若干1 名施工队长，1 名技术员1下载后可任意编辑五、施工方案（一）K40+930 钢筋混凝土盖板涵1.施工工序施工准备→定位放线→基坑开挖→基底处理→绑扎钢筋支立模板→浇筑涵身砼→盖板制作及安装→砌筑端、翼墙（帽石浇筑）→洞口及洞身铺砌 →...
