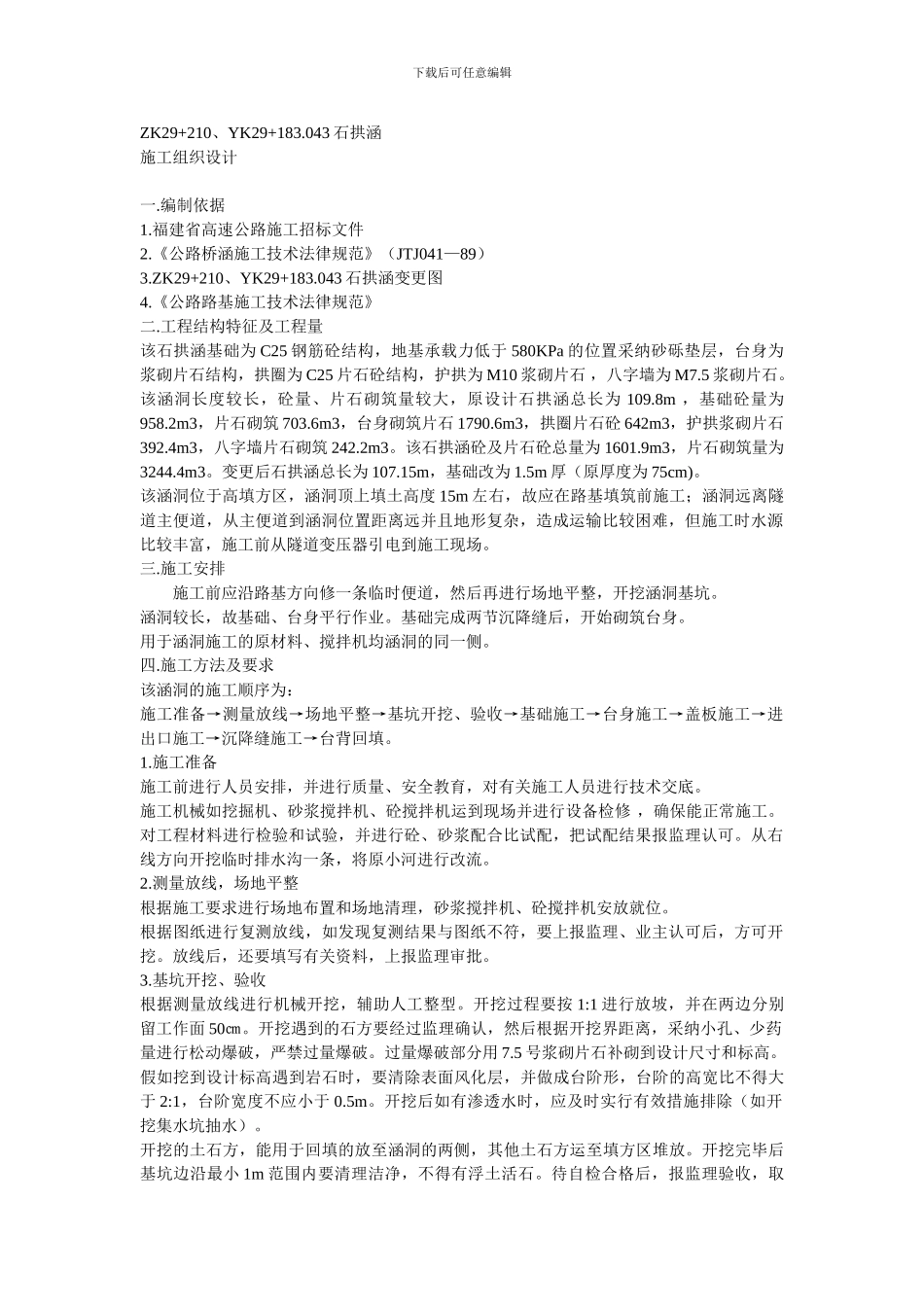

下载后可任意编辑ZK29+210、YK29+183.043 石拱涵施工组织设计一.编制依据1.福建省高速公路施工招标文件2.《公路桥涵施工技术法律规范》（JTJ041—89）3.ZK29+210、YK29+183.043 石拱涵变更图4.《公路路基施工技术法律规范》二.工程结构特征及工程量该石拱涵基础为 C25 钢筋砼结构，地基承载力低于 580KPa 的位置采纳砂砾垫层，台身为浆砌片石结构，拱圈为 C25 片石砼结构，护拱为 M10 浆砌片石 ，八字墙为 M7.5 浆砌片石。该涵洞长度较长，砼量、片石砌筑量较大，原设计石拱涵总长为 109.8m ，基础砼量为958.2m3，片石砌筑 703.6m3，台身砌筑片石 1790.6m3，拱圈片石砼 642m3，护拱浆砌片石392.4m3，八字墙片石砌筑 242.2m3。该石拱涵砼及片石砼总量为 1601.9m3，片石砌筑量为3244.4m3。变更后石拱涵总长为 107.15m，基础改为 1.5m 厚（原厚度为 75cm)。该涵洞位于高填方区，涵洞顶上填土高度 15m 左右，故应在路基填筑前施工；涵洞远离隧道主便道，从主便道到涵洞位置距离远并且地形复杂，造成运输比较困难，但施工时水源比较丰富，施工前从隧道变压器引电到施工现场。三.施工安排 施工前应沿路基方向修一条临时便道，然后再进行场地平整，开挖涵洞基坑。涵洞较长，故基础、台身平行作业。基础完成两节沉降缝后，开始砌筑台身。用于涵洞施工的原材料、搅拌机均涵洞的同一侧。四.施工方法及要求该涵洞的施工顺序为：施工准备→测量放线→场地平整→基坑开挖、验收→基础施工→台身施工→盖板施工→进出口施工→沉降缝施工→台背回填。1.施工准备施工前进行人员安排，并进行质量、安全教育，对有关施工人员进行技术交底。施工机械如挖掘机、砂浆搅拌机、砼搅拌机运到现场并进行设备检修 ，确保能正常施工。对工程材料进行检验和试验，并进行砼、砂浆配合比试配，把试配结果报监理认可。从右线方向开挖临时排水沟一条，将原小河进行改流。2.测量放线，场地平整根据施工要求进行场地布置和场地清理，砂浆搅拌机、砼搅拌机安放就位。根据图纸进行复测放线，如发现复测结果与图纸不符，要上报监理、业主认可后，方可开挖。放线后，还要填写有关资料，上报监理审批。3.基坑开挖、验收根据测量放线进行机械开挖，辅助人工整型。开挖过程要按 1:1 进行放坡，并在两边分别留工作面 50㎝。开挖遇到的石方要经过监理确认，然后根据开挖界距离，采纳小孔、少药量进行松动爆破，严禁过量爆破。过量爆破部分用 7.5 号浆砌片石补...
