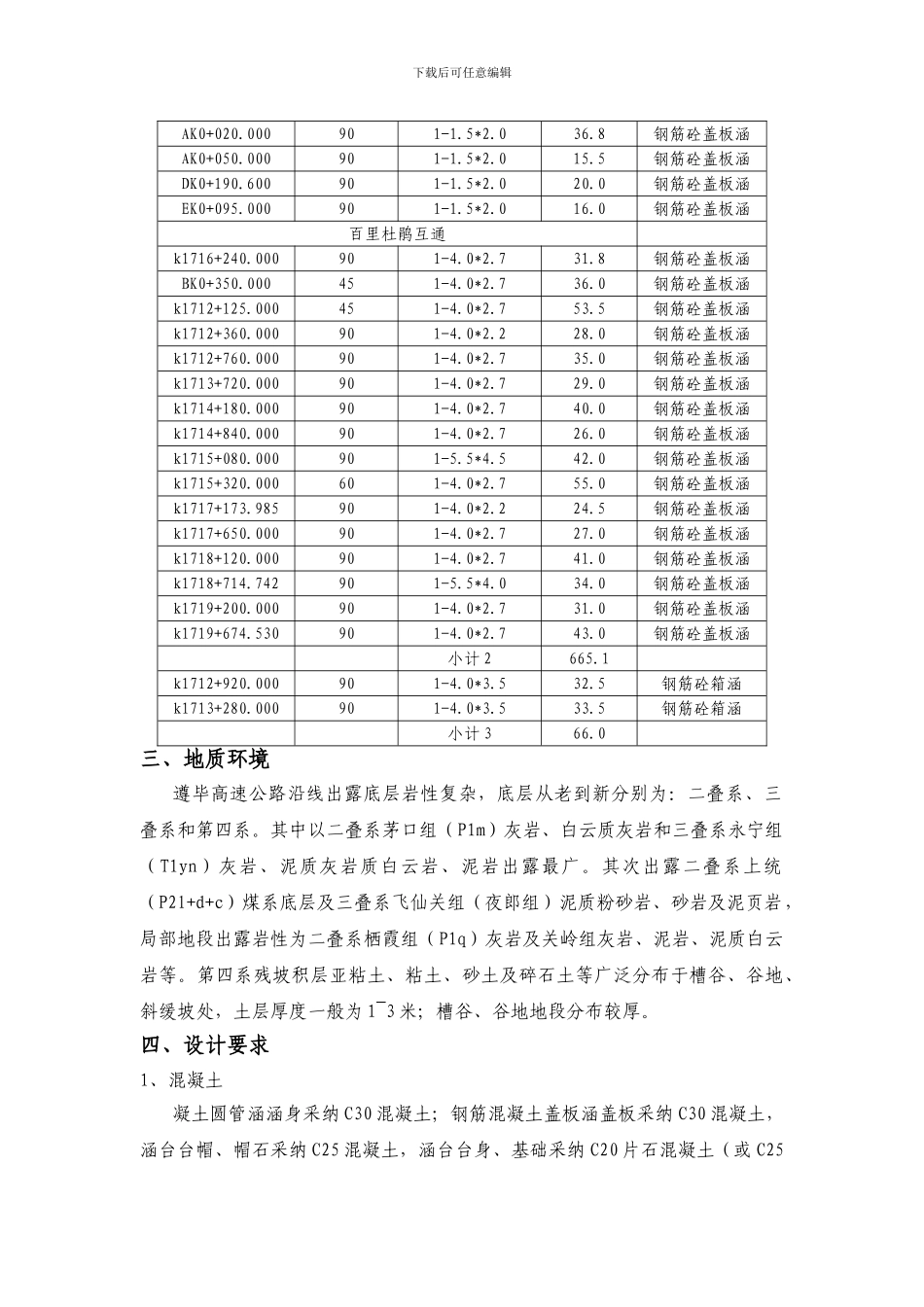

下载后可任意编辑涵洞施工方案一、编制依据及原则1、编制依据《 国 家 高 速 公 路 杭 瑞 线 （ 贵 州 境 ） 遵 义 至 毕 节 段 第 18 合 同 段（k1712+000~k1719+680）两阶段施工图设计-第四册第四分册、第三册第一分册》；《遵毕高速公路第 18 合同段工程地质勘察报告》； 遵毕高速公路第 18 合同段实施性施工组织设计；《公路桥涵施工技术法律规范》(JTJ 041-2000)；《公路工程质量检验评定标准》（JTG F80/1-2024）； 业主、监理提供的技术交底。2、编制原则严格按设计要求，执行现行施工法律规范和评定标准，正确组织施工，争创优良工程。积极与业主、监理、设计单位配合，不断完善施工工艺。二、工程概况本合同段起于大方县百纳乡水井湾，里程桩号为 k1712+000，止于大方县凤山乡联兴村，终点桩号为 k1719+680，路线全长 7.694km。本合同段涵洞形式多样，有钢筋混凝土圆管涵、钢筋混凝土盖板涵和钢筋混凝土箱涵三种形式。其中，圆管涵为单孔结构形式，管径为 φ1.5 米，共长 262.7 米；盖板涵共有 20座，共长 665.1 米；箱涵两座，共长 66 米。工程量汇总表如下：中心桩号交角（度）孔数~孔跨*净高涵长（m）结构类型k1714+438.86090 1-1.524.7 钢筋砼圆管涵k1714+985.00090 1-1.578.0 钢筋砼圆管涵k1715+180.00090 1-1.573.0 钢筋砼圆管涵k1716+973.98590 1-1.524.5 钢筋砼圆管涵k1717+260.00090 1-1.542.5 钢筋砼圆管涵百里杜鹃支线k0+340.00090 1-1.520.0 钢筋砼圆管涵 小计 1262.7 百里杜鹃立交 下载后可任意编辑AK0+020.00090 1-1.5*2.036.8 钢筋砼盖板涵AK0+050.00090 1-1.5*2.015.5 钢筋砼盖板涵DK0+190.60090 1-1.5*2.020.0 钢筋砼盖板涵EK0+095.00090 1-1.5*2.016.0 钢筋砼盖板涵百里杜鹃互通 k1716+240.00090 1-4.0*2.731.8 钢筋砼盖板涵BK0+350.00045 1-4.0*2.736.0 钢筋砼盖板涵k1712+125.00045 1-4.0*2.753.5 钢筋砼盖板涵k1712+360.00090 1-4.0*2.228.0 钢筋砼盖板涵k1712+760.00090 1-4.0*2.735.0 钢筋砼盖板涵k1713+720.00090 1-4.0*2.729.0 钢筋砼盖板涵k1714+180.00090 1-4.0*2.740.0 钢筋砼盖板涵k1714+840.00090 1-4.0*2.726.0 钢筋砼盖板涵k1715+080.00090 1-5.5*4.542.0 钢筋砼盖板涵k1715+320.00060 1-4.0*2.755.0 钢筋砼盖板涵k1717+173.98590 1-4.0*2.224.5 钢筋砼盖板涵k1717+650.00090 1-4.0*2.727.0 钢筋砼盖板...
