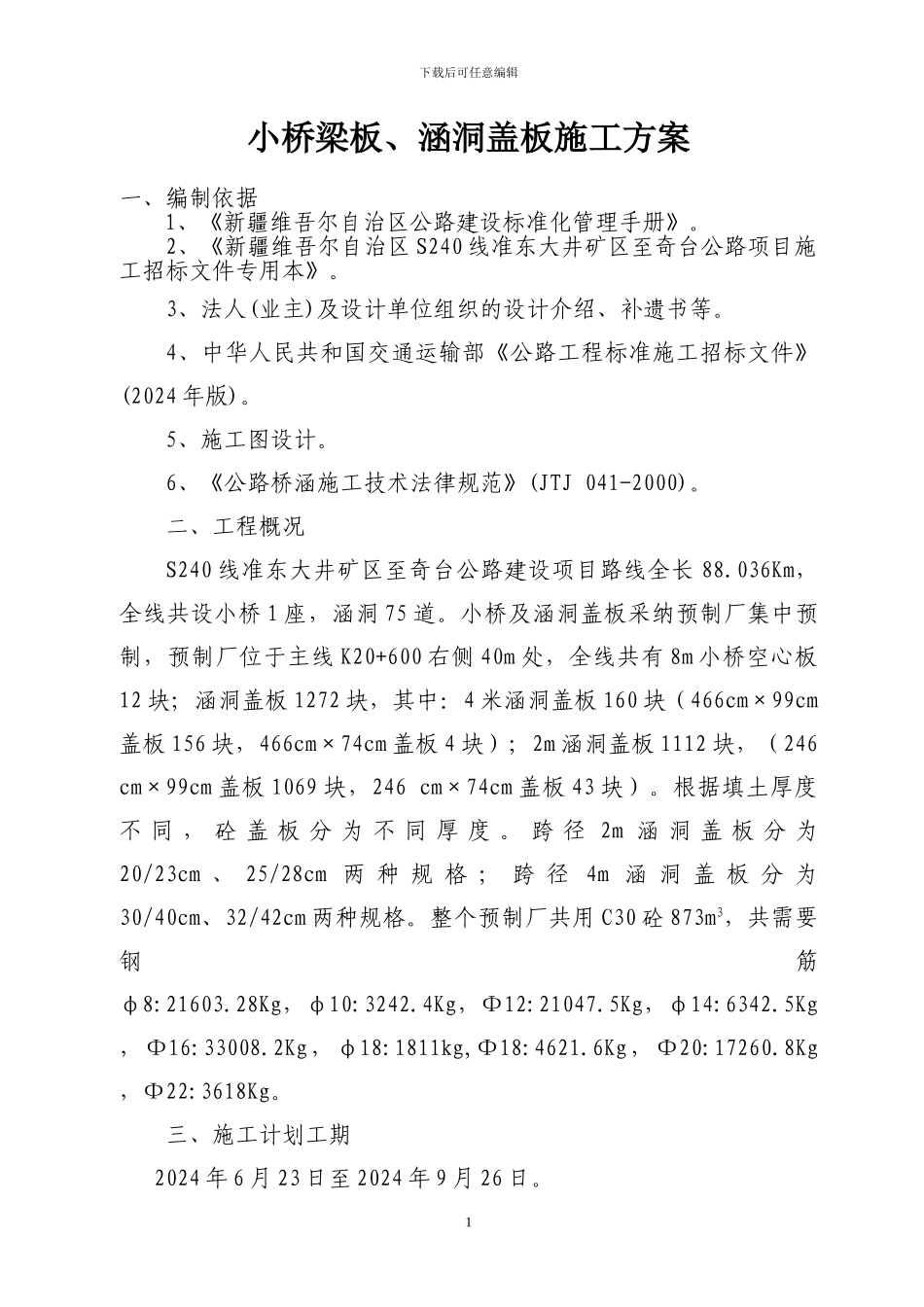

下载后可任意编辑小桥梁板、涵洞盖板施工方案一、编制依据1、《新疆维吾尔自治区公路建设标准化管理手册》。2、《新疆维吾尔自治区 S240 线准东大井矿区至奇台公路项目施工招标文件专用本》。3、法人(业主)及设计单位组织的设计介绍、补遗书等。4、中华人民共和国交通运输部《公路工程标准施工招标文件》(2024 年版)。5、施工图设计。6、《公路桥涵施工技术法律规范》(JTJ 041-2000)。二、工程概况S240 线准东大井矿区至奇台公路建设项目路线全长 88.036Km，全线共设小桥 1 座，涵洞 75 道。小桥及涵洞盖板采纳预制厂集中预制，预制厂位于主线 K20+600 右侧 40m 处，全线共有 8m 小桥空心板12 块；涵洞盖板 1272 块，其中：4 米涵洞盖板 160 块（466cm×99cm盖板 156 块，466cm×74cm 盖板 4 块）；2m 涵洞盖板 1112 块，（246 cm×99cm 盖板 1069 块，246 cm×74cm 盖板 43 块）。根据填土厚度不 同 ， 砼 盖 板 分 为 不 同 厚 度 。 跨 径 2m 涵 洞 盖 板 分 为20/23cm 、 25/28cm 两 种 规 格 ； 跨 径 4m 涵 洞 盖 板 分 为30/40cm、32/42cm 两种规格。整个预制厂共用 C30 砼 873m3，共需要钢筋φ8:21603.28Kg，φ10:3242.4Kg，Ф12:21047.5Kg，φ14:6342.5Kg，Ф16:33008.2Kg，φ18:1811kg,Ф18:4621.6Kg，Ф20:17260.8Kg，Ф22:3618Kg。三、施工计划工期2024 年 6 月 23 日至 2024 年 9 月 26 日。1下载后可任意编辑四、人员、机械设备配置1、管理及施工人员配备表工种名称人员工种名称人员技术负责人刘国彬施工队长杨俊刚安全负责人崔恩周模板工3 人质检工程师马建龙钢筋工3 人拌合站长王佑彪振捣工3 人试验工程师刘成才电工1 人安全环保工程师王德2、施工主要机械根据施工工期及预制厂生产能力，我部已投入以下施工机械设备名称规格型号数量进场日期技术状况砼拌合站HZS501已进场良好拌合机TZM3501已进场良好装载机临工 ZL501已进场良好吊车8T1已进场良好砼罐车山推楚天2已进场良好发电机120Kw2已进场良好洒水车陕汽德龙1已进场良好插入式振捣棒50cm3已进场良好电焊机2已进场良好钢筋切断机1已进场良好弯曲机1已进场良好2下载后可任意编辑五、施工准备1、技术准备(1)已经复核施工图纸的梁板工程数量，计算起重重量，复核预制板的长度、细部尺寸是否与桥涵跨径相适应、预埋构件位置是否准确。(2)根据施工方案、预制数量、进度等因素进行...
