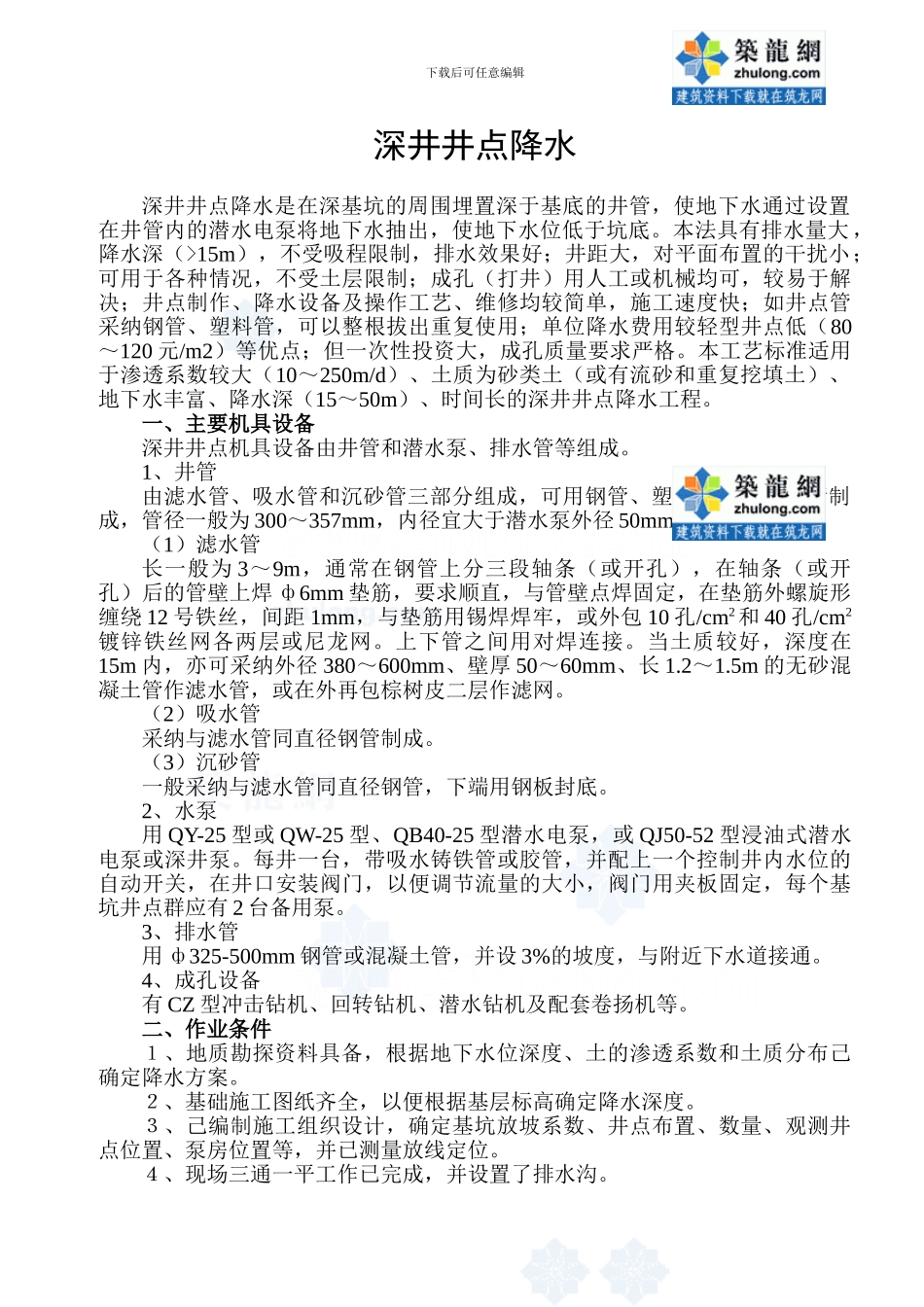

下载后可任意编辑深井井点降水深井井点降水是在深基坑的周围埋置深于基底的井管，使地下水通过设置在井管内的潜水电泵将地下水抽出，使地下水位低于坑底。本法具有排水量大 ，降水深（>15m），不受吸程限制，排水效果好；井距大，对平面布置的干扰小；可用于各种情况，不受土层限制；成孔（打井）用人工或机械均可，较易于解决；井点制作、降水设备及操作工艺、维修均较简单，施工速度快；如井点管采纳钢管、塑料管，可以整根拔出重复使用；单位降水费用较轻型井点低（80～120 元/m2）等优点；但一次性投资大，成孔质量要求严格。本工艺标准适用于渗透系数较大（10～250m/d）、土质为砂类土（或有流砂和重复挖填土）、地下水丰富、降水深（15～50m）、时间长的深井井点降水工程。一、主要机具设备深井井点机具设备由井管和潜水泵、排水管等组成。1、井管由滤水管、吸水管和沉砂管三部分组成，可用钢管、塑料管或混凝土管制成，管径一般为 300～357mm，内径宜大于潜水泵外径 50mm。（1）滤水管长一般为 3～9m，通常在钢管上分三段轴条（或开孔），在轴条（或开孔）后的管壁上焊 ф6mm 垫筋，要求顺直，与管壁点焊固定，在垫筋外螺旋形缠绕 12 号铁丝，间距 1mm，与垫筋用锡焊焊牢，或外包 10 孔/cm2和 40 孔/cm2镀锌铁丝网各两层或尼龙网。上下管之间用对焊连接。当土质较好，深度在15m 内，亦可采纳外径 380～600mm、壁厚 50～60mm、长 1.2～1.5m 的无砂混凝土管作滤水管，或在外再包棕树皮二层作滤网。（2）吸水管采纳与滤水管同直径钢管制成。（3）沉砂管一般采纳与滤水管同直径钢管，下端用钢板封底。2、水泵用 QY-25 型或 QW-25 型、QB40-25 型潜水电泵，或 QJ50-52 型浸油式潜水电泵或深井泵。每井一台，带吸水铸铁管或胶管，并配上一个控制井内水位的自动开关，在井口安装阀门，以便调节流量的大小，阀门用夹板固定，每个基坑井点群应有 2 台备用泵。3、排水管用 ф325-500mm 钢管或混凝土管，并设 3%的坡度，与附近下水道接通。4、成孔设备有 CZ 型冲击钻机、回转钻机、潜水钻机及配套卷扬机等。二、作业条件１、地质勘探资料具备，根据地下水位深度、土的渗透系数和土质分布己确定降水方案。２、基础施工图纸齐全，以便根据基层标高确定降水深度。３、己编制施工组织设计，确定基坑放坡系数、井点布置、数量、观测井点位置、泵房位置等，并已测量放线定位。４、现场三通一平工作已完成，并设置了排水沟。...
