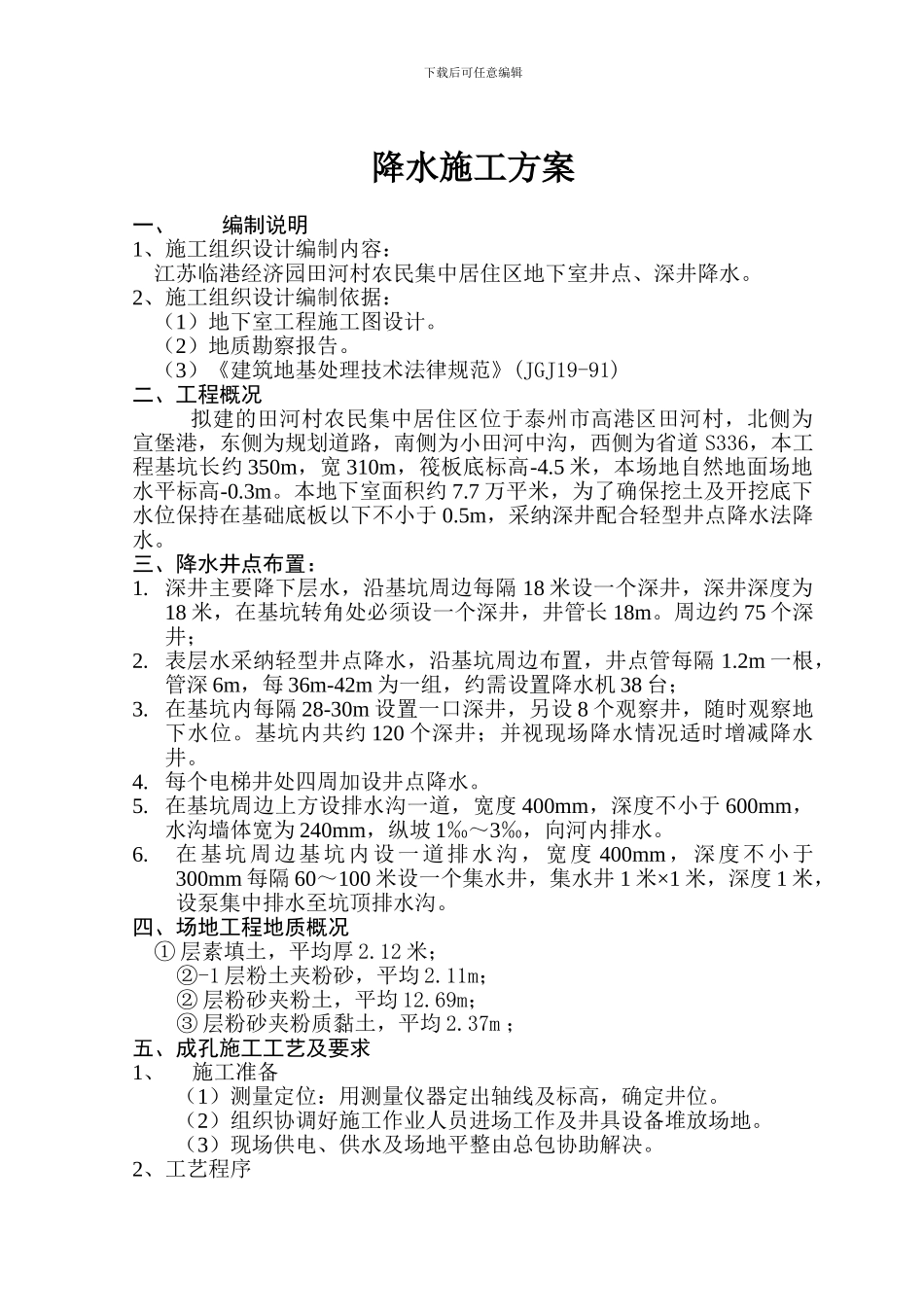

下载后可任意编辑江 苏 临 港 经 济 园 投 资 开 发 有 限 公 司江 苏 临 港 经 济 园 田 河 村 农 民 集 中 居 住 区(临港·水岸景城)一期编制人 审核人 审批人 泰州市口岸市政工程有限公司二 0 一二年七月下载后可任意编辑降水施工方案一、 编制说明1、施工组织设计编制内容:江苏临港经济园田河村农民集中居住区地下室井点、深井降水。2、施工组织设计编制依据:(1)地下室工程施工图设计。(2)地质勘察报告。(3)《建筑地基处理技术法律规范》(JGJ19-91)二、工程概况拟建的田河村农民集中居住区位于泰州市高港区田河村,北侧为宣堡港,东侧为规划道路,南侧为小田河中沟,西侧为省道 S336,本工程基坑长约 350m,宽 310m,筏板底标高-4.5 米,本场地自然地面场地水平标高-0.3m。本地下室面积约 7.7 万平米,为了确保挖土及开挖底下水位保持在基础底板以下不小于 0.5m,采纳深井配合轻型井点降水法降水。三、降水井点布置:1. 深井主要降下层水,沿基坑周边每隔 18 米设一个深井,深井深度为18 米,在基坑转角处必须设一个深井,井管长 18m。周边约 75 个深井;2. 表层水采纳轻型井点降水,沿基坑周边布置,井点管每隔 1.2m 一根,管深 6m,每 36m-42m 为一组,约需设置降水机 38 台;3. 在基坑内每隔 28-30m 设置一口深井,另设 8 个观察井,随时观察地下水位。基坑内共约 120 个深井;并视现场降水情况适时增减降水井。4. 每个电梯井处四周加设井点降水。5. 在基坑周边上方设排水沟一道,宽度 400mm,深度不小于 600mm,水沟墙体宽为 240mm,纵坡 1‰~3‰,向河内排水。6.在基坑周边基坑内设一道排水沟,宽度 400mm,深度不小于300mm 每隔 60~100 米设一个集水井,集水井 1 米×1 米,深度 1 米,设泵集中排水至坑顶排水沟。四、场地工程地质概况 ① 层素填土,平均厚 2.12 米;②-1 层粉土夹粉砂,平均 2.11m;② 层粉砂夹粉土,平均 12.69m;③ 层粉砂夹粉质黏土,平均 2.37m ;五、成孔施工工艺及要求1、 施工准备(1)测量定位:用测量仪器定出轴线及标高,确定井位。(2)组织协调好施工作业人员进场工作及井具设备堆放场地。(3)现场供电、供水及场地平整由总包协助解决。2、工艺程序下载后可任意编辑定位→成孔→清孔→下管→填砾→洗井→安泵→试机→抽水 3、 工艺要求(1)、定位通过测量仪器定出井位,并严格根据设计井位成...
