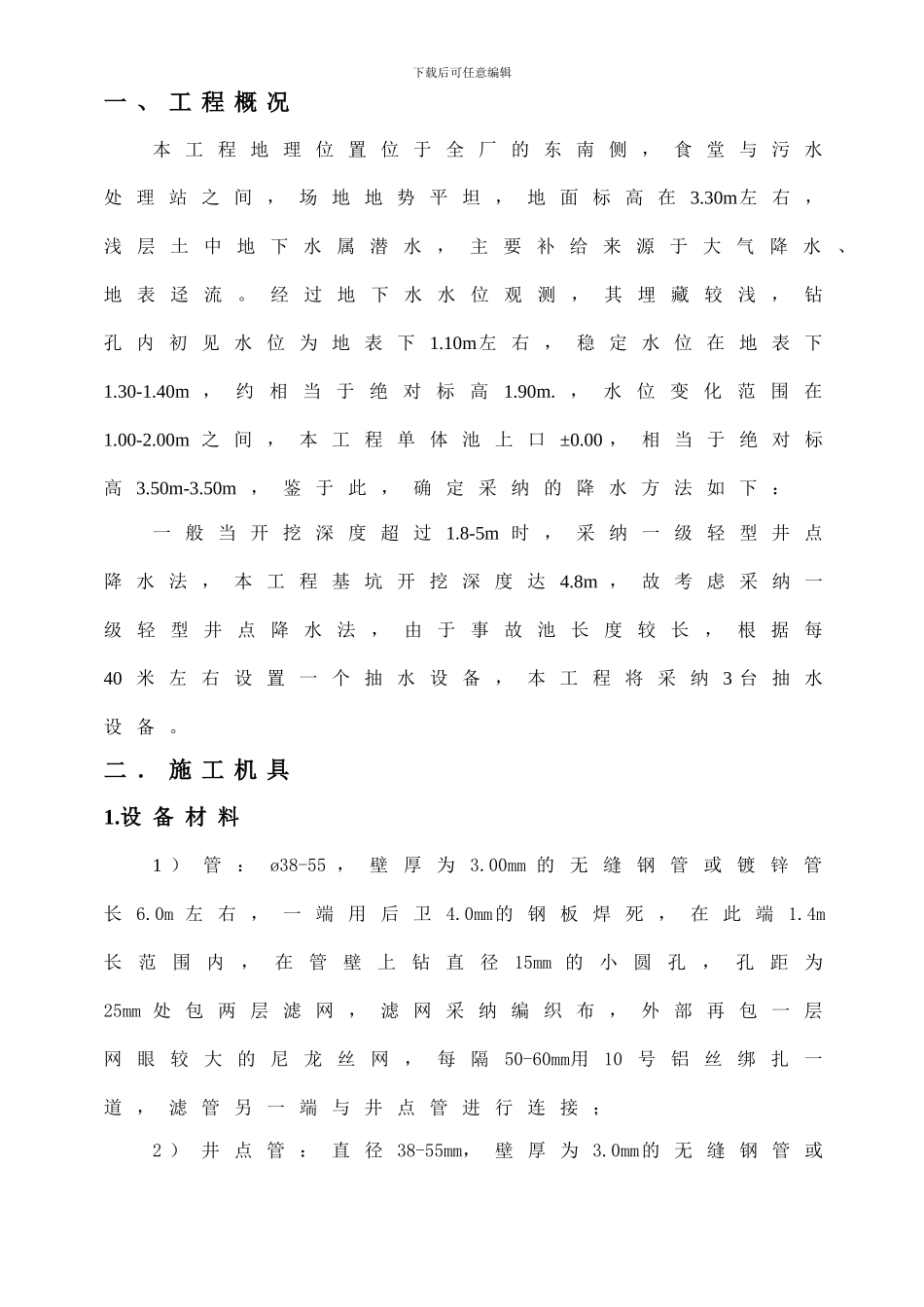

下载后可任意编辑一 、 工 程 概 况本 工 程 地 理 位 置 位 于 全 厂 的 东 南 侧 , 食 堂 与 污 水处 理 站 之 间 , 场 地 地 势 平 坦 , 地 面 标 高 在 3.30m左 右 ,浅 层 土 中 地 下 水 属 潜 水 , 主 要 补 给 来 源 于 大 气 降 水、地 表 迳 流 。 经 过 地 下 水 水 位 观 测 , 其 埋 藏 较 浅 , 钻孔 内 初 见 水 位 为 地 表 下 1.10m左 右 , 稳 定 水 位 在 地 表 下1.30-1.40m , 约 相 当 于 绝 对 标 高1.90m. , 水 位 变 化 范 围 在1.00-2.00m 之 间 , 本 工 程 单 体 池 上 口 ±0.00 , 相 当 于 绝 对 标高 3.50m-3.50m , 鉴 于 此 , 确 定 采 纳 的 降 水 方 法 如 下 :一 般 当 开 挖 深 度 超 过 1.8-5m 时 , 采 纳 一 级 轻 型 井 点降 水 法 , 本 工 程 基 坑 开 挖 深 度 达 4.8m , 故 考 虑 采 纳 一级 轻 型 井 点 降 水 法 , 由 于 事 故 池 长 度 较 长 , 根 据 每40 米 左 右 设 置 一 个 抽 水 设 备 , 本 工 程 将 采 纳 3 台 抽 水设 备 。二 . 施 工 机 具1.设 备 材 料1 ) 管 :ø38-55 , 壁 厚 为3.00mm 的 无 缝 钢 管 或 镀 锌 管长 6.0m 左 右 , 一 端 用 后 卫 4.0mm的 钢 板 焊 死 , 在 此 端 1.4m长范围内,在管壁上钻直径15mm 的小圆孔,孔距为25mm 处 包 两 层 滤 网 , 滤 网 采 纳 编 织 布 , 外 部 再 包 一 层网 眼 较 大 的 尼 龙 丝 网 , 每 隔50-60mm用 10 号 铝 丝 绑 扎 一道 , 滤 管 另 一 端 与 井 点 管 进 行 连 接 ;2 ) 井 点 管 : 直 径 38-55mm, 壁 厚 为 3.0mm的 无 缝 钢 管 或下载后可任意编辑镀 锌 管 ;3 ) 连 接 管 : 透 明 管 或 胶 皮 管 , 与 井 点 管 连 接 采纳 8 号 铝 丝 绑 扎 , 应 扎 紧 以 防 漏 气 ;4 ) 总 管 : 直 径75-102mm 钢 管 , 壁 厚 为4.0mm , 用 法 总盘 加 橡 胶 垫 圈 连 接 , 防 止 漏 气 漏 水 ;5 ) 抽 水 设 备 : 根 据 设 计...
