深基坑、沟槽支护施工方案VIP免费

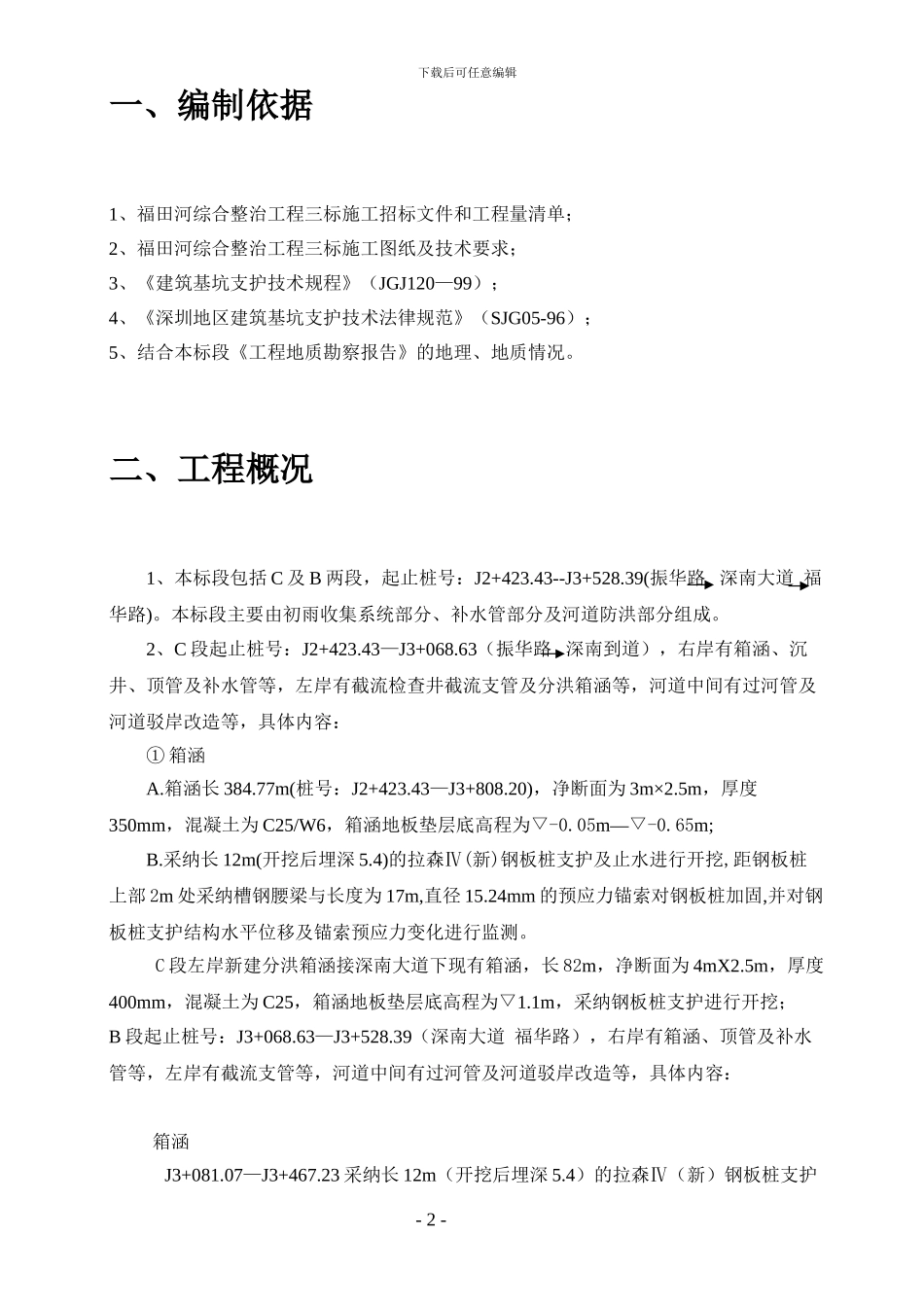

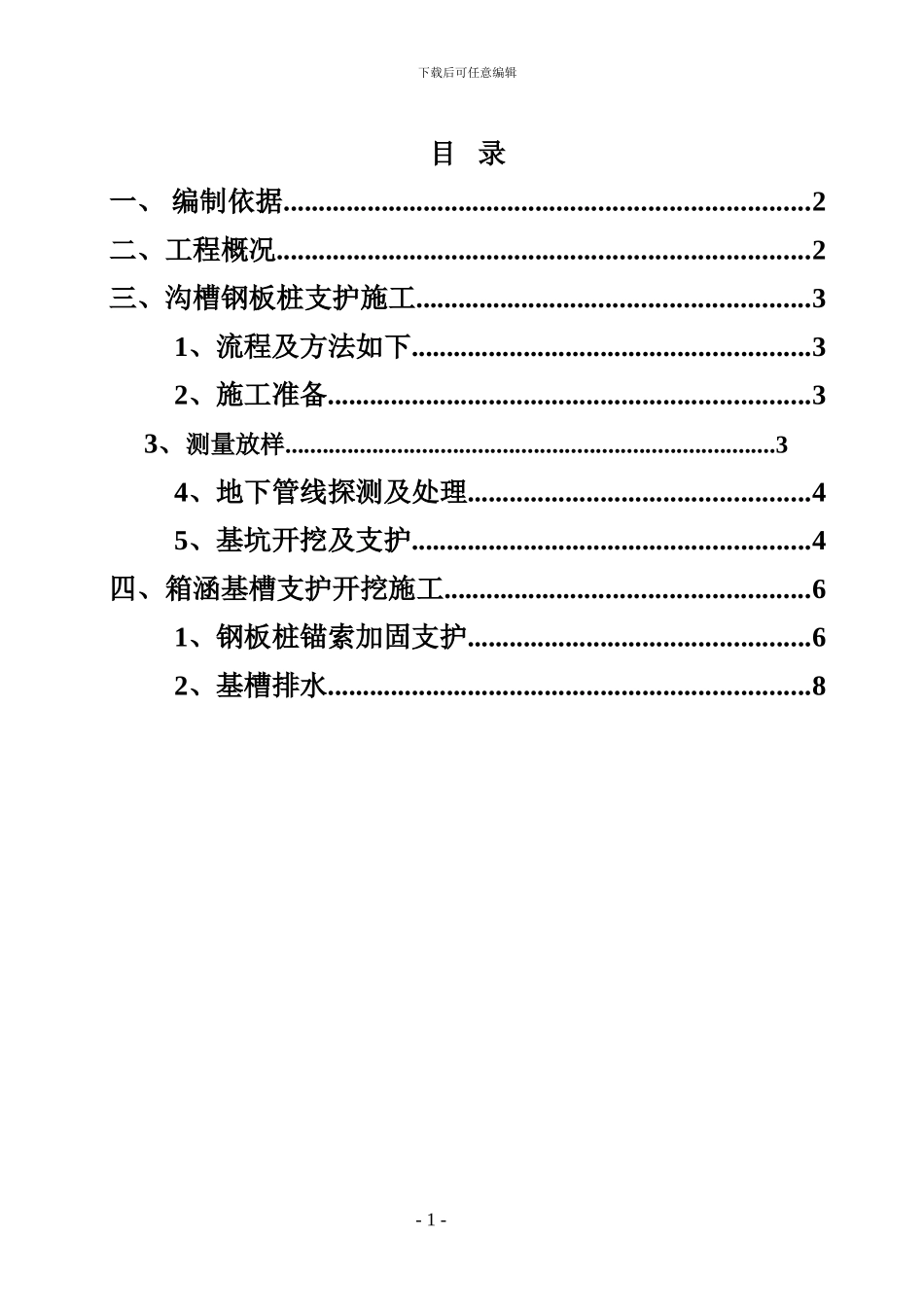

下载后可任意编辑目 录一、 编制依据...........................................................................2二、工程概况............................................................................2三、沟槽钢板桩支护施工........................................................31、流程及方法如下.........................................................32、施工准备.....................................................................3 3、测量放样...............................................................................34、地下管线探测及处理.................................................45、基坑开挖及支护.........................................................4四、箱涵基槽支护开挖施工....................................................61、钢板桩锚索加固支护.................................................62、基槽排水.....................................................................8- 1 -下载后可任意编辑一、编制依据1、福田河综合整治工程三标施工招标文件和工程量清单；2、福田河综合整治工程三标施工图纸及技术要求；3、《建筑基坑支护技术规程》（JGJ120—99）；4、《深圳地区建筑基坑支护技术法律规范》（SJG05-96）；5、结合本标段《工程地质勘察报告》的地理、地质情况。二、工程概况1、本标段包括 C 及 B 两段，起止桩号：J2+423.43--J3+528.39(振华路 深南大道 福华路)。本标段主要由初雨收集系统部分、补水管部分及河道防洪部分组成。2、C 段起止桩号：J2+423.43—J3+068.63（振华路 深南到道），右岸有箱涵、沉井、顶管及补水管等，左岸有截流检查井截流支管及分洪箱涵等，河道中间有过河管及河道驳岸改造等，具体内容：① 箱涵A.箱涵长 384.77m(桩号：J2+423.43—J3+808.20)，净断面为 3m×2.5m，厚度350mm，混凝土为 C25/W6，箱涵地板垫层底高程为▽-0.05m—▽-0.65m;B.采纳长 12m(开挖后埋深 5.4)的拉森Ⅳ(新)钢板桩支护及止水进行开挖,距钢板桩上部 2m 处采纳槽钢腰梁与长度为 17m,直径 15.24mm 的预应力锚索对钢板桩加固,并对钢板桩支护结构水平位移及锚索预应力变化进行监测。 C 段左岸新建分洪箱涵接深南大道下现有箱涵，长 82m，净断面为 4mX2.5m，厚度400mm，混凝土为 C25，箱涵地板垫层底高程为▽1.1m，采...
