深基坑喷锚支护、井点降水施工方案VIP免费

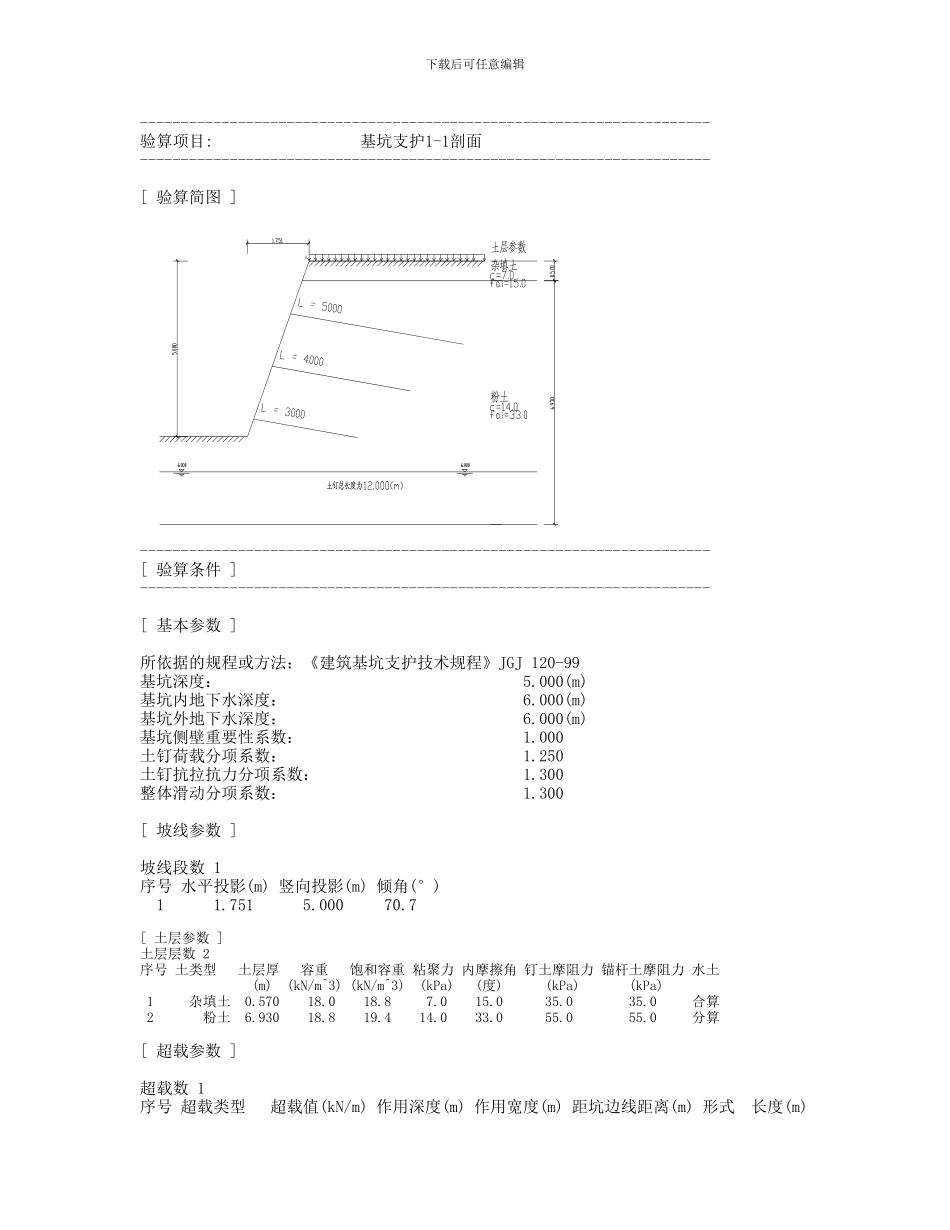

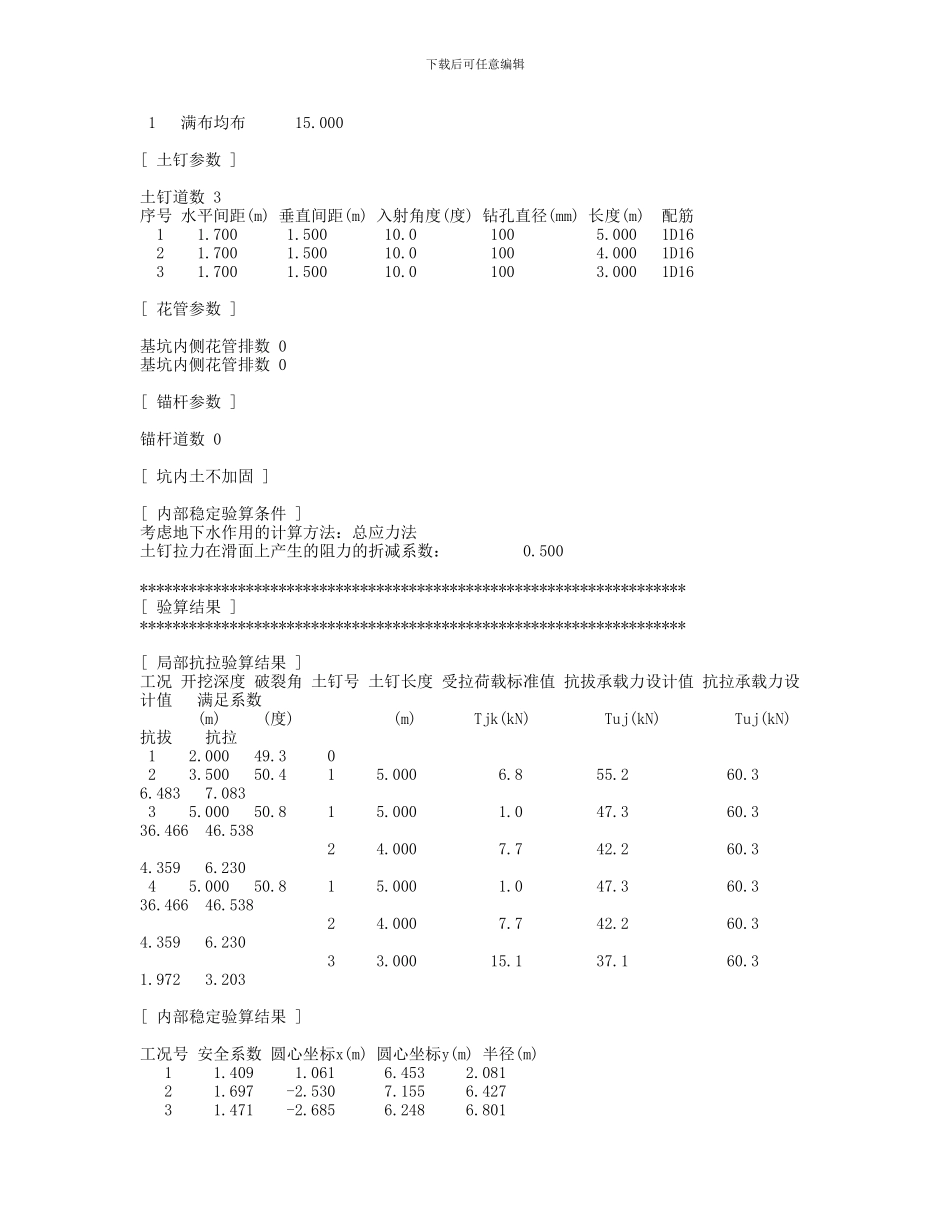

下载后可任意编辑----------------------------------------------------------------------验算项目: 基坑支护1-1剖面----------------------------------------------------------------------[ 验算简图 ]----------------------------------------------------------------------[ 验算条件 ]----------------------------------------------------------------------[ 基本参数 ]所依据的规程或方法：《建筑基坑支护技术规程》JGJ 120-99基坑深度： 5.000(m)基坑内地下水深度： 6.000(m)基坑外地下水深度： 6.000(m)基坑侧壁重要性系数： 1.000土钉荷载分项系数： 1.250土钉抗拉抗力分项系数： 1.300整体滑动分项系数： 1.300[ 坡线参数 ]坡线段数 1序号 水平投影(m) 竖向投影(m) 倾角(°) 1 1.751 5.000 70.7[ 土层参数 ]土层层数 2序号 土类型 土层厚 容重 饱和容重 粘聚力 内摩擦角 钉土摩阻力 锚杆土摩阻力 水土 (m) (kN/m^3) (kN/m^3) (kPa) (度) (kPa) (kPa) 1 杂填土 0.570 18.0 18.8 7.0 15.0 35.0 35.0 合算 2 粉土 6.930 18.8 19.4 14.0 33.0 55.0 55.0 分算[ 超载参数 ]超载数 1序号 超载类型 超载值(kN/m) 作用深度(m) 作用宽度(m) 距坑边线距离(m) 形式 长度(m)下载后可任意编辑 1 满布均布 15.000[ 土钉参数 ]土钉道数 3序号 水平间距(m) 垂直间距(m) 入射角度(度) 钻孔直径(mm) 长度(m) 配筋 1 1.700 1.500 10.0 100 5.000 1D16 2 1.700 1.500 10.0 100 4.000 1D16 3 1.700 1.500 10.0 100 3.000 1D16[ 花管参数 ]基坑内侧花管排数 0基坑内侧花管排数 0[ 锚杆参数 ]锚杆道数 0[ 坑内土不加固 ][ 内部稳定验算条件 ]考虑地下水作用的计算方法：总应力法土钉拉力在滑面上产生的阻力的折减系数： 0.500*******************************************************************[ 验算结果 ]*******************************************************************[ 局部抗拉验算结果 ]工况 开挖深度 破裂角 土钉号 土钉长度 受拉荷载标准值 抗拔承载力设计值 抗拉承载力设计值 满足系数 (m) (度) (m) Tjk(kN) Tuj(kN) Tuj(kN) 抗拔 抗拉 1 2.000 49.3 0 2 3.500 50.4 1 5.000 6.8 55.2 60.3 6.483 7.083 3 5.000 50.8 1 5.000 1.0 47.3 60.3 36.466 46.538 2...
