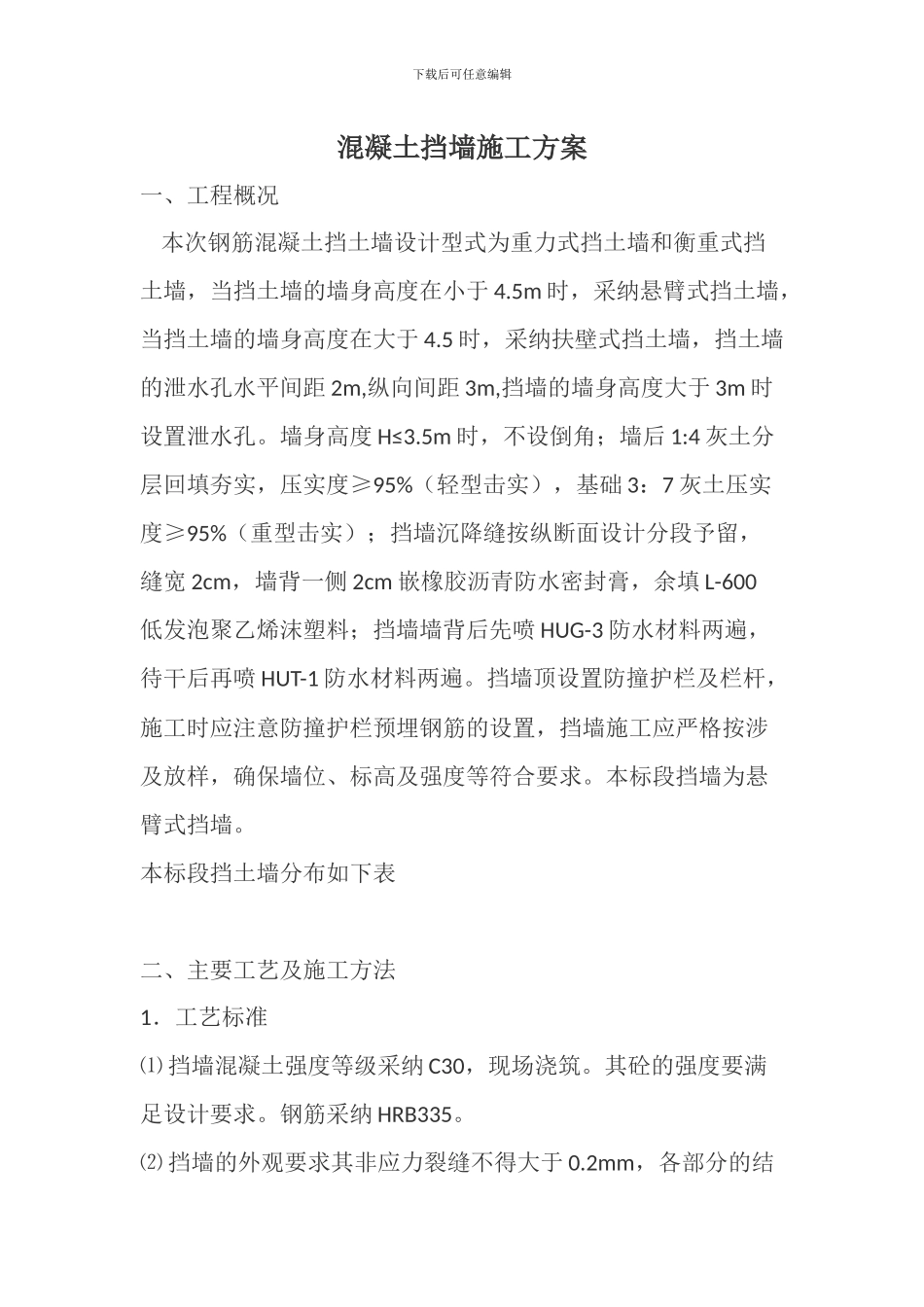

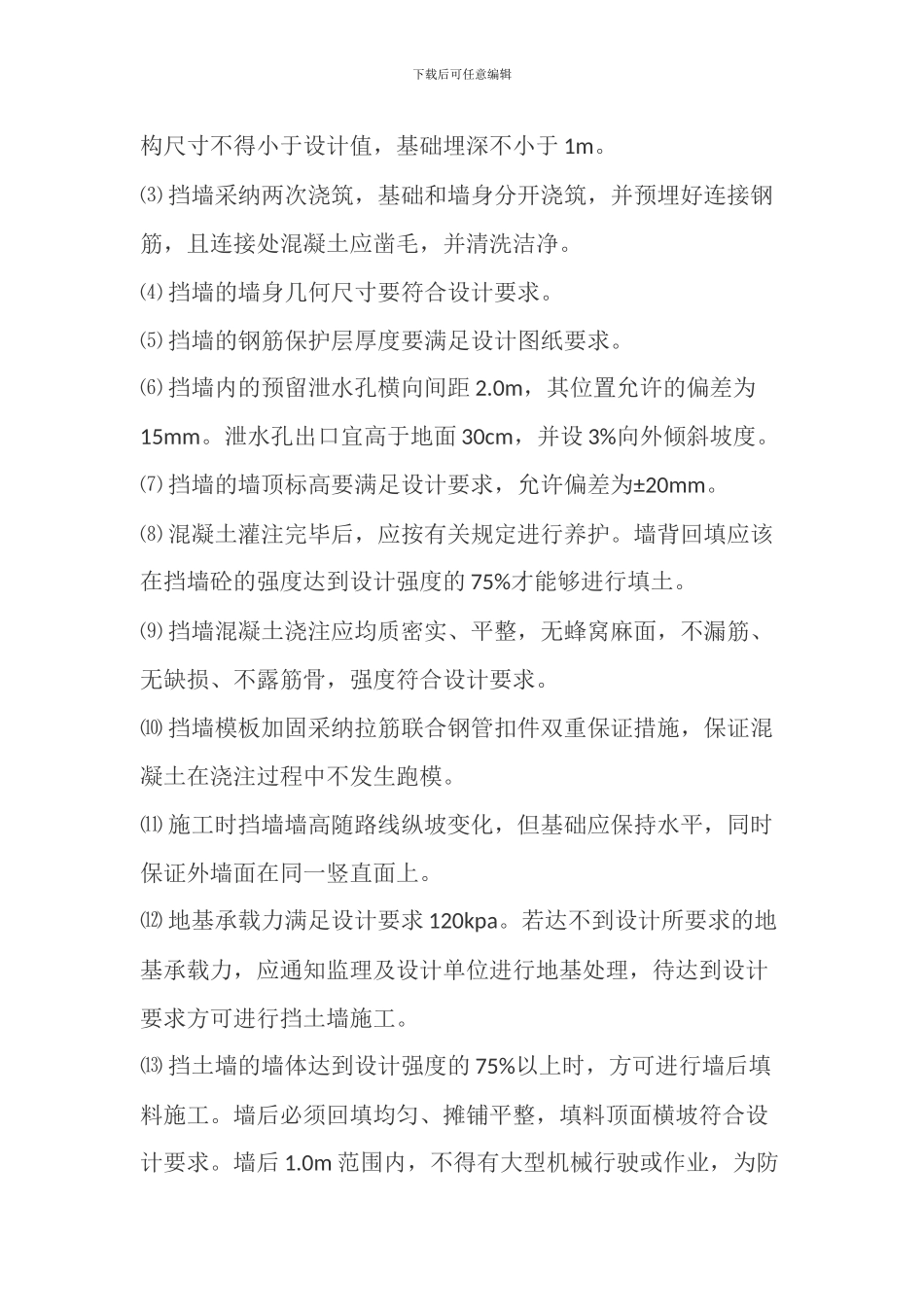

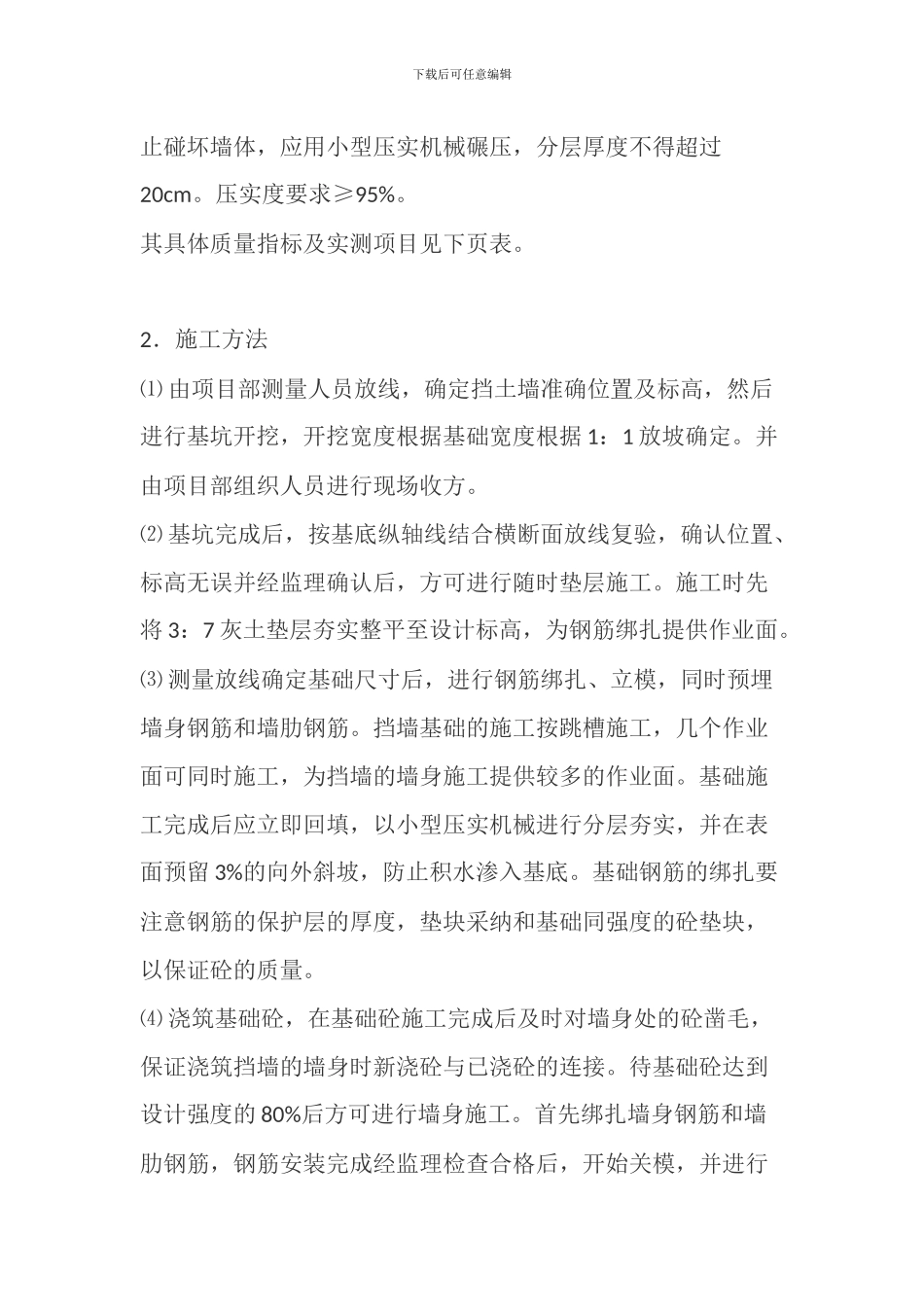

下载后可任意编辑混凝土挡墙施工方案一、工程概况 本次钢筋混凝土挡土墙设计型式为重力式挡土墙和衡重式挡土墙，当挡土墙的墙身高度在小于 4.5m 时，采纳悬臂式挡土墙，当挡土墙的墙身高度在大于 4.5 时，采纳扶壁式挡土墙，挡土墙的泄水孔水平间距 2m,纵向间距 3m,挡墙的墙身高度大于 3m 时设置泄水孔。墙身高度 H≤3.5m 时，不设倒角；墙后 1:4 灰土分层回填夯实，压实度≥95%（轻型击实），基础 3：7 灰土压实度≥95%（重型击实）；挡墙沉降缝按纵断面设计分段予留，缝宽 2cm，墙背一侧 2cm 嵌橡胶沥青防水密封膏，余填 L-600低发泡聚乙烯沫塑料；挡墙墙背后先喷 HUG-3 防水材料两遍，待干后再喷 HUT-1 防水材料两遍。挡墙顶设置防撞护栏及栏杆，施工时应注意防撞护栏预埋钢筋的设置，挡墙施工应严格按涉及放样，确保墙位、标高及强度等符合要求。本标段挡墙为悬臂式挡墙。本标段挡土墙分布如下表二、主要工艺及施工方法1．工艺标准⑴ 挡墙混凝土强度等级采纳 C30，现场浇筑。其砼的强度要满足设计要求。钢筋采纳 HRB335。⑵ 挡墙的外观要求其非应力裂缝不得大于 0.2mm，各部分的结下载后可任意编辑构尺寸不得小于设计值，基础埋深不小于 1m。⑶ 挡墙采纳两次浇筑，基础和墙身分开浇筑，并预埋好连接钢筋，且连接处混凝土应凿毛，并清洗洁净。⑷ 挡墙的墙身几何尺寸要符合设计要求。⑸ 挡墙的钢筋保护层厚度要满足设计图纸要求。⑹ 挡墙内的预留泄水孔横向间距 2.0m，其位置允许的偏差为15mm。泄水孔出口宜高于地面 30cm，并设 3%向外倾斜坡度。⑺ 挡墙的墙顶标高要满足设计要求，允许偏差为±20mm。⑻ 混凝土灌注完毕后，应按有关规定进行养护。墙背回填应该在挡墙砼的强度达到设计强度的 75%才能够进行填土。⑼ 挡墙混凝土浇注应均质密实、平整，无蜂窝麻面，不漏筋、无缺损、不露筋骨，强度符合设计要求。⑽ 挡墙模板加固采纳拉筋联合钢管扣件双重保证措施，保证混凝土在浇注过程中不发生跑模。⑾ 施工时挡墙墙高随路线纵坡变化，但基础应保持水平，同时保证外墙面在同一竖直面上。⑿ 地基承载力满足设计要求 120kpa。若达不到设计所要求的地基承载力，应通知监理及设计单位进行地基处理，待达到设计要求方可进行挡土墙施工。⒀ 挡土墙的墙体达到设计强度的 75%以上时，方可进行墙后填料施工。墙后必须回填均匀、摊铺平整，填料顶面横坡符合设计要求。墙后 1.0m 范围内，不得有大型机械行驶...
