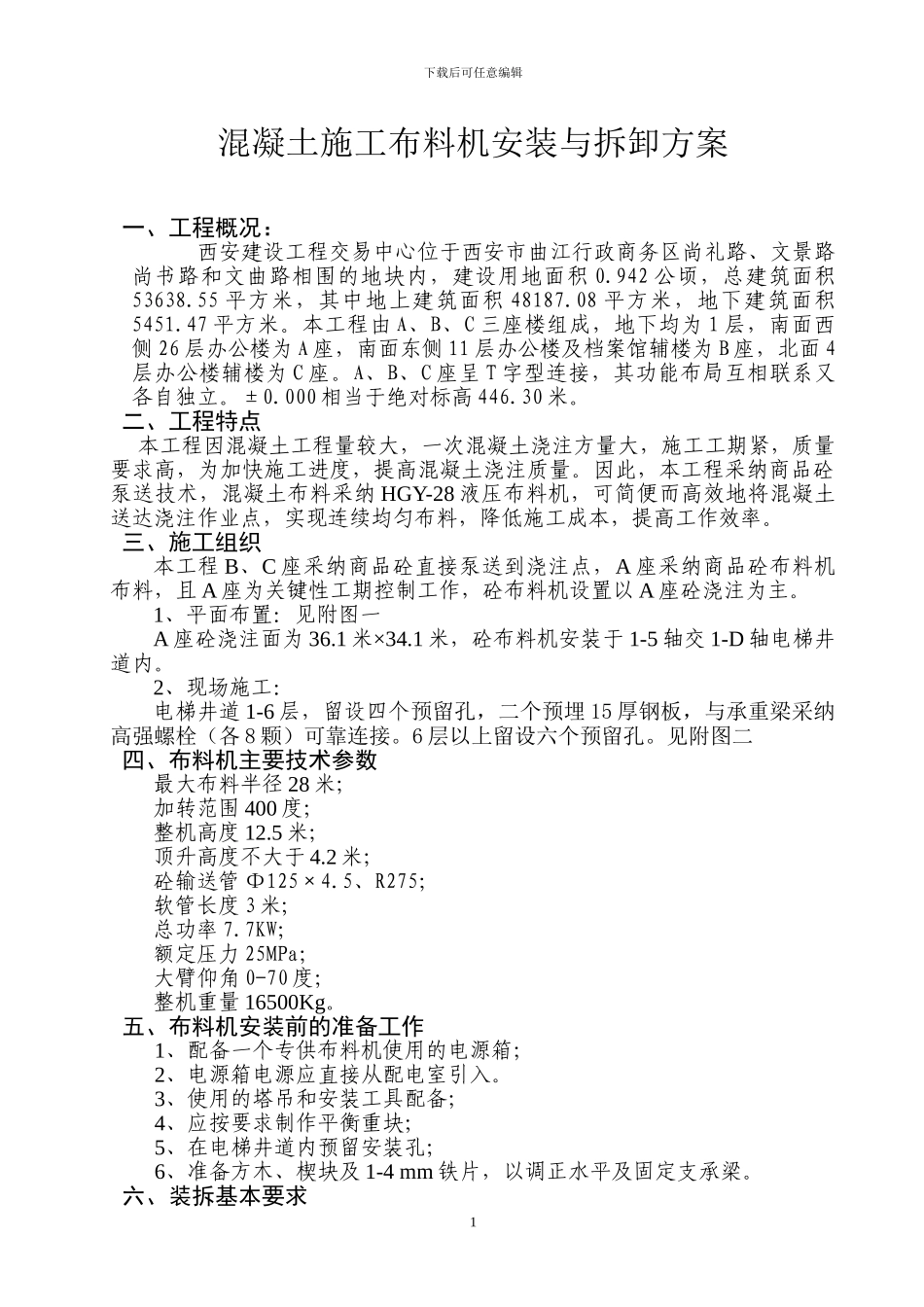

下载后可任意编辑混凝土施工布料机安装与拆卸方案一、工程概况：西安建设工程交易中心位于西安市曲江行政商务区尚礼路、文景路尚书路和文曲路相围的地块内，建设用地面积 0.942 公顷，总建筑面积53638.55 平方米，其中地上建筑面积 48187.08 平方米，地下建筑面积5451.47 平方米。本工程由 A、B、C 三座楼组成，地下均为 1 层，南面西侧 26 层办公楼为 A 座，南面东侧 11 层办公楼及档案馆辅楼为 B 座，北面 4层办公楼辅楼为 C 座。A、B、C 座呈 T 字型连接，其功能布局互相联系又各自独立。±0.000 相当于绝对标高 446.30 米。二、工程特点 本工程因混凝土工程量较大，一次混凝土浇注方量大，施工工期紧，质量要求高，为加快施工进度，提高混凝土浇注质量。因此，本工程采纳商品砼泵送技术，混凝土布料采纳 HGY-28 液压布料机，可简便而高效地将混凝土送达浇注作业点，实现连续均匀布料，降低施工成本，提高工作效率。三、施工组织本工程 B、C 座采纳商品砼直接泵送到浇注点，A 座采纳商品砼布料机布料，且 A 座为关键性工期控制工作，砼布料机设置以 A 座砼浇注为主。1、平面布置：见附图一A 座砼浇注面为 36.1 米×34.1 米，砼布料机安装于 1-5 轴交 1-D 轴电梯井道内。2、现场施工：电梯井道 1-6 层，留设四个预留孔，二个预埋 15 厚钢板，与承重梁采纳高强螺栓（各 8 颗）可靠连接。6 层以上留设六个预留孔。见附图二四、布料机主要技术参数最大布料半径 28 米；加转范围 400 度；整机高度 12.5 米；顶升高度不大于 4.2 米；砼输送管 Φ125×4.5、R275；软管长度 3 米;总功率 7.7KW；额定压力 25MPa；大臂仰角 0-70 度；整机重量 16500Kg。五、布料机安装前的准备工作1、配备一个专供布料机使用的电源箱；2、电源箱电源应直接从配电室引入。3、使用的塔吊和安装工具配备；4、应按要求制作平衡重块；5、在电梯井道内预留安装孔；6、准备方木、楔块及 1-4 mm 铁片，以调正水平及固定支承梁。六、装拆基本要求1下载后可任意编辑1、参加安装和拆卸的主要人员必须熟悉布料机的性能结构和特点，技术熟练，有排除故障的能力。2、装拆过程中，必须有专人负责，统一指挥。3、装拆场地应清理洁净，禁止非工作人员进入。4、实行有效的防护措施，防止安装时上方掉落物体。5、装拆人员应按空中作业的要求，携带使用必要的安全用具。包括必须戴安全帽、系安全带和穿防滑鞋等。6、遇...
