混凝土结构工程技术交底VIP免费

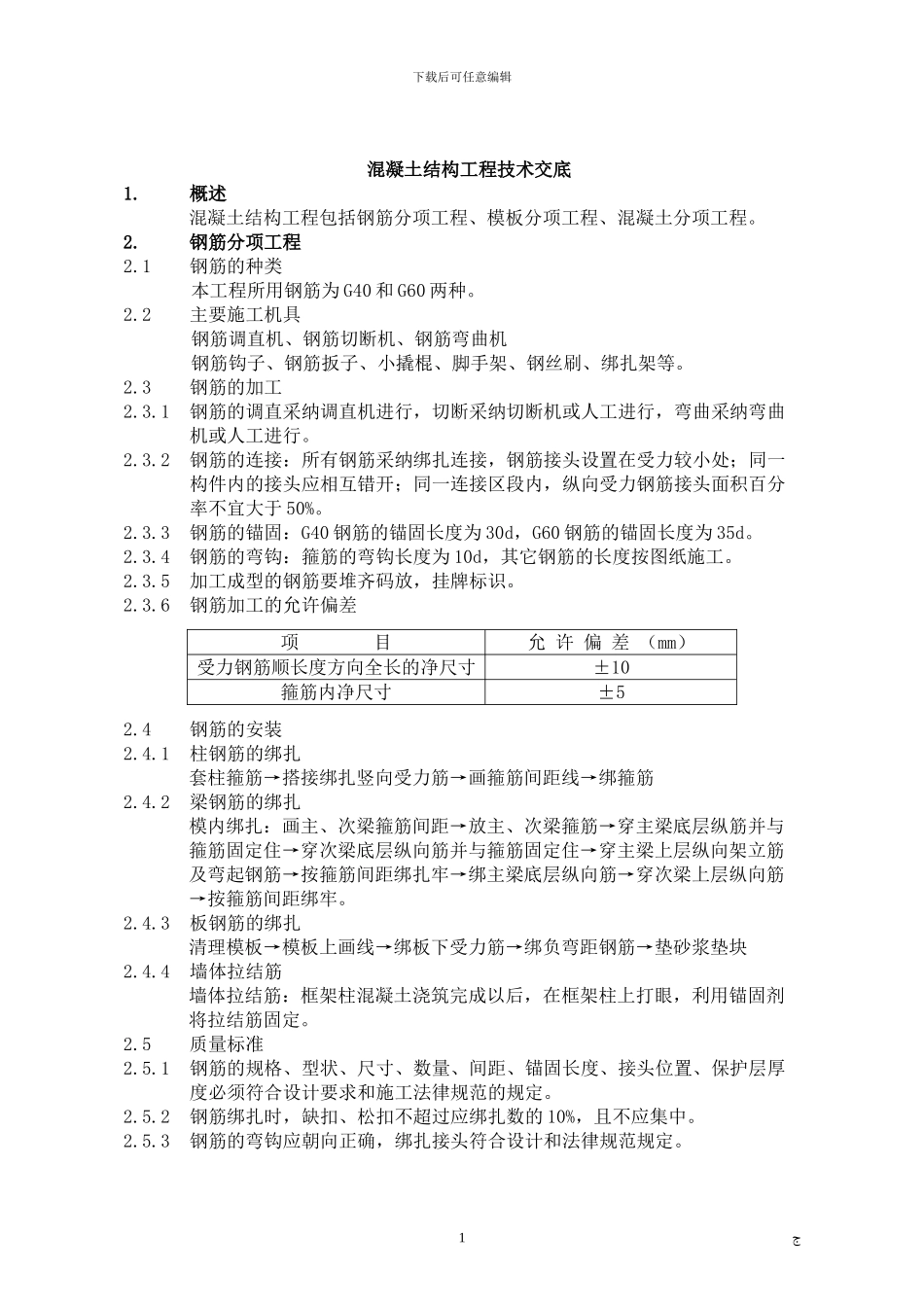

下载后可任意编辑混凝土结构工程技术交底1.概述混凝土结构工程包括钢筋分项工程、模板分项工程、混凝土分项工程。2.钢筋分项工程2.1钢筋的种类本工程所用钢筋为 G40 和 G60 两种。2.2主要施工机具钢筋调直机、钢筋切断机、钢筋弯曲机钢筋钩子、钢筋扳子、小撬棍、脚手架、钢丝刷、绑扎架等。2.3钢筋的加工2.3.1钢筋的调直采纳调直机进行，切断采纳切断机或人工进行，弯曲采纳弯曲机或人工进行。2.3.2钢筋的连接：所有钢筋采纳绑扎连接，钢筋接头设置在受力较小处；同一构件内的接头应相互错开；同一连接区段内，纵向受力钢筋接头面积百分率不宜大于 50%。2.3.3钢筋的锚固：G40 钢筋的锚固长度为 30d，G60 钢筋的锚固长度为 35d。2.3.4钢筋的弯钩：箍筋的弯钩长度为 10d，其它钢筋的长度按图纸施工。2.3.5加工成型的钢筋要堆齐码放，挂牌标识。2.3.6钢筋加工的允许偏差项 目允 许 偏 差 （mm）受力钢筋顺长度方向全长的净尺寸±10箍筋内净尺寸±52.4钢筋的安装2.4.1柱钢筋的绑扎套柱箍筋→搭接绑扎竖向受力筋→画箍筋间距线→绑箍筋2.4.2梁钢筋的绑扎模内绑扎：画主、次梁箍筋间距→放主、次梁箍筋→穿主梁底层纵筋并与箍筋固定住→穿次梁底层纵向筋并与箍筋固定住→穿主梁上层纵向架立筋及弯起钢筋→按箍筋间距绑扎牢→绑主梁底层纵向筋→穿次梁上层纵向筋→按箍筋间距绑牢。2.4.3板钢筋的绑扎清理模板→模板上画线→绑板下受力筋→绑负弯距钢筋→垫砂浆垫块2.4.4墙体拉结筋墙体拉结筋：框架柱混凝土浇筑完成以后，在框架柱上打眼，利用锚固剂将拉结筋固定。2.5质量标准2.5.1钢筋的规格、型状、尺寸、数量、间距、锚固长度、接头位置、保护层厚度必须符合设计要求和施工法律规范的规定。2.5.2钢筋绑扎时，缺扣、松扣不超过应绑扎数的 10%，且不应集中。2.5.3钢筋的弯钩应朝向正确，绑扎接头符合设计和法律规范规定。ج1下载后可任意编辑2.5.4屋面板的钢筋绑扎时，应注意板上部的钢筋要防止被踩下，特别是雨篷等悬臂板，要严格控制钢筋的位置。2.4.5钢筋安装位置的允许偏差和检验方法项 目允许偏差（mm）绑扎钢筋网长、宽±10网眼尺寸±20间距±10排距±5受力钢筋保护层厚度基础±10柱、梁±5板±3绑扎箍筋、横向钢筋间距±203.模板分项工程3.1模板种类：竹胶模板3.2模板的安装：3.2.1独立基础及基础梁模板支立：采纳竹胶板支立。钢筋验收合格后，将四周模板立好，侧边用方木或 ø48钢管做支撑，防止模板变形。 3.2.2框架柱模板...
