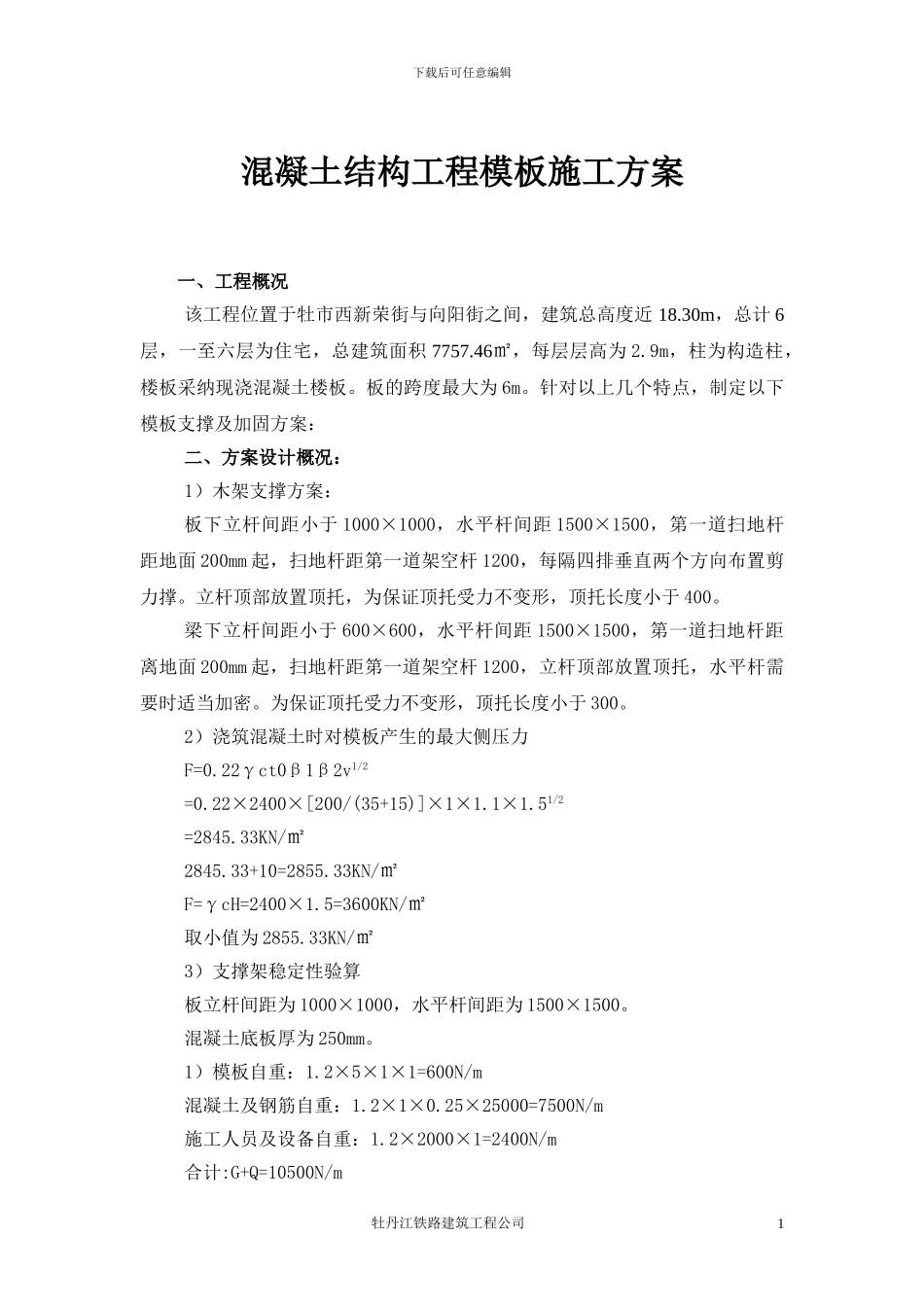

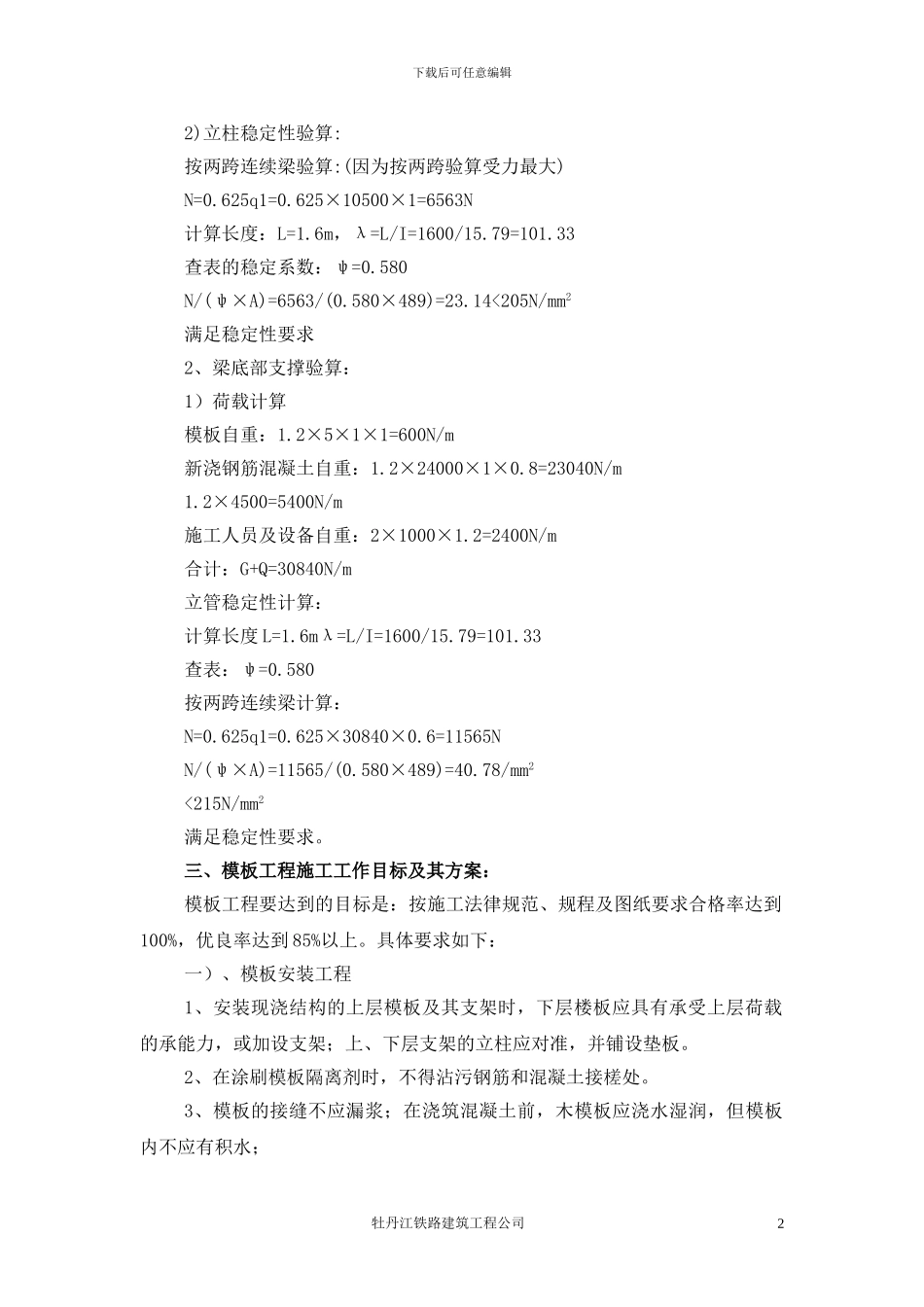

下载后可任意编辑混凝土结构工程模板施工方案一、工程概况该工程位置于牡市西新荣街与向阳街之间，建筑总高度近 18.30m，总计 6层，一至六层为住宅，总建筑面积 7757.46㎡，每层层高为 2.9m，柱为构造柱，楼板采纳现浇混凝土楼板。板的跨度最大为 6m。针对以上几个特点，制定以下模板支撑及加固方案：二、方案设计概况：1）木架支撑方案：板下立杆间距小于 1000×1000，水平杆间距 1500×1500，第一道扫地杆距地面 200mm 起，扫地杆距第一道架空杆 1200，每隔四排垂直两个方向布置剪力撑。立杆顶部放置顶托，为保证顶托受力不变形，顶托长度小于 400。梁下立杆间距小于 600×600，水平杆间距 1500×1500，第一道扫地杆距离地面 200mm 起，扫地杆距第一道架空杆 1200，立杆顶部放置顶托，水平杆需要时适当加密。为保证顶托受力不变形，顶托长度小于 300。2）浇筑混凝土时对模板产生的最大侧压力F=0.22γct0β1β2v1/2=0.22×2400×[200/(35+15)]×1×1.1×1.51/2=2845.33KN/㎡2845.33+10=2855.33KN/㎡F=γcH=2400×1.5=3600KN/㎡取小值为 2855.33KN/㎡3）支撑架稳定性验算板立杆间距为 1000×1000，水平杆间距为 1500×1500。混凝土底板厚为 250mm。1）模板自重：1.2×5×1×1=600N/m混凝土及钢筋自重：1.2×1×0.25×25000=7500N/m施工人员及设备自重：1.2×2000×1=2400N/m合计:G+Q=10500N/m牡丹江铁路建筑工程公司1下载后可任意编辑2)立柱稳定性验算:按两跨连续梁验算:(因为按两跨验算受力最大)N=0.625q1=0.625×10500×1=6563N计算长度：L=1.6m，λ=L/I=1600/15.79=101.33查表的稳定系数：ψ=0.580N/(ψ×A)=6563/(0.580×489)=23.14<205N/mm2满足稳定性要求2、梁底部支撑验算：1）荷载计算模板自重：1.2×5×1×1=600N/m新浇钢筋混凝土自重：1.2×24000×1×0.8=23040N/m1.2×4500=5400N/m施工人员及设备自重：2×1000×1.2=2400N/m合计：G+Q=30840N/m立管稳定性计算：计算长度 L=1.6mλ=L/I=1600/15.79=101.33查表：ψ=0.580按两跨连续梁计算：N=0.625q1=0.625×30840×0.6=11565NN/(ψ×A)=11565/(0.580×489)=40.78/mm2<215N/mm2满足稳定性要求。三、模板工程施工工作目标及其方案：模板工程要达到的目标是：按施工法律规范、规程及图纸要求合格率达到100%，优良率达到 85%以上。具体要求如下：一）、模板安装工程1、安装现浇结构的上层模板及其支架时，下层楼板应具有承受上层荷载的承能力，或加设支架；上、下层支...
