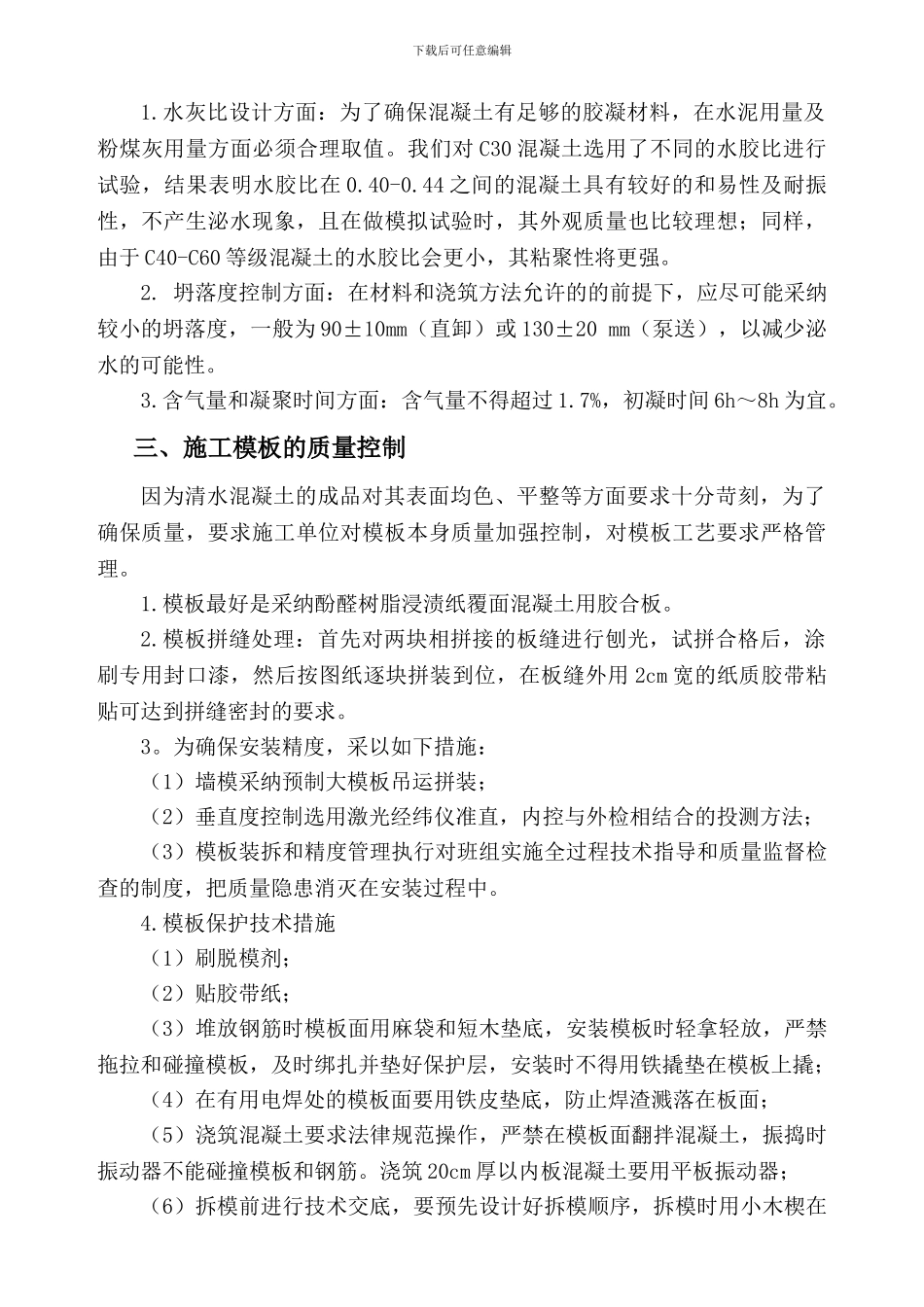

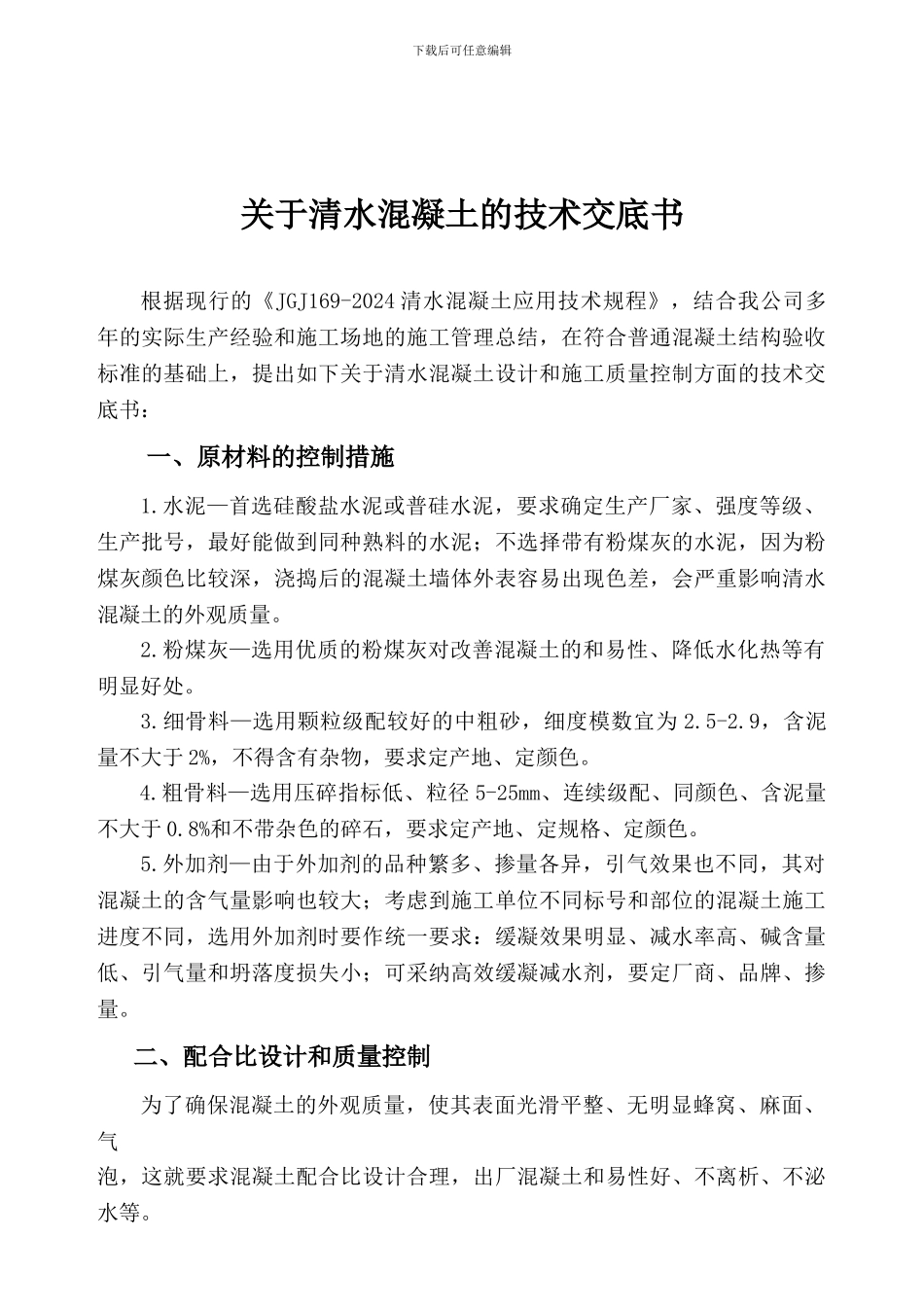

下载后可任意编辑关于清水混凝土的技术交底书根据现行的《JGJ169-2024 清水混凝土应用技术规程》，结合我公司多年的实际生产经验和施工场地的施工管理总结，在符合普通混凝土结构验收标准的基础上，提出如下关于清水混凝土设计和施工质量控制方面的技术交底书：一、原材料的控制措施1.水泥—首选硅酸盐水泥或普硅水泥，要求确定生产厂家、强度等级、生产批号，最好能做到同种熟料的水泥；不选择带有粉煤灰的水泥，因为粉煤灰颜色比较深，浇捣后的混凝土墙体外表容易出现色差，会严重影响清水混凝土的外观质量。2.粉煤灰—选用优质的粉煤灰对改善混凝土的和易性、降低水化热等有明显好处。3.细骨料—选用颗粒级配较好的中粗砂，细度模数宜为 2.5-2.9，含泥量不大于 2%，不得含有杂物，要求定产地、定颜色。4.粗骨料—选用压碎指标低、粒径 5-25mm、连续级配、同颜色、含泥量不大于 0.8%和不带杂色的碎石，要求定产地、定规格、定颜色。5.外加剂—由于外加剂的品种繁多、掺量各异，引气效果也不同，其对混凝土的含气量影响也较大；考虑到施工单位不同标号和部位的混凝土施工进度不同，选用外加剂时要作统一要求：缓凝效果明显、减水率高、碱含量低、引气量和坍落度损失小；可采纳高效缓凝减水剂，要定厂商、品牌、掺量。二、配合比设计和质量控制为了确保混凝土的外观质量，使其表面光滑平整、无明显蜂窝、麻面、气泡，这就要求混凝土配合比设计合理，出厂混凝土和易性好、不离析、不泌水等。下载后可任意编辑1.水灰比设计方面：为了确保混凝土有足够的胶凝材料，在水泥用量及粉煤灰用量方面必须合理取值。我们对 C30 混凝土选用了不同的水胶比进行试验，结果表明水胶比在 0.40-0.44 之间的混凝土具有较好的和易性及耐振性，不产生泌水现象，且在做模拟试验时，其外观质量也比较理想；同样，由于 C40-C60 等级混凝土的水胶比会更小，其粘聚性将更强。2. 坍落度控制方面：在材料和浇筑方法允许的的前提下，应尽可能采纳较小的坍落度，一般为 90±10mm（直卸）或 130±20 mm（泵送），以减少泌水的可能性。3.含气量和凝聚时间方面：含气量不得超过 1.7%，初凝时间 6h～8h 为宜。三、施工模板的质量控制因为清水混凝土的成品对其表面均色、平整等方面要求十分苛刻，为了确保质量，要求施工单位对模板本身质量加强控制，对模板工艺要求严格管理。1.模板最好是采纳酚醛树脂浸渍纸覆面混凝土用胶合板。2.模板拼缝处理：首先对两块相拼接...
