2013初中物理电学电路图大VIP免费

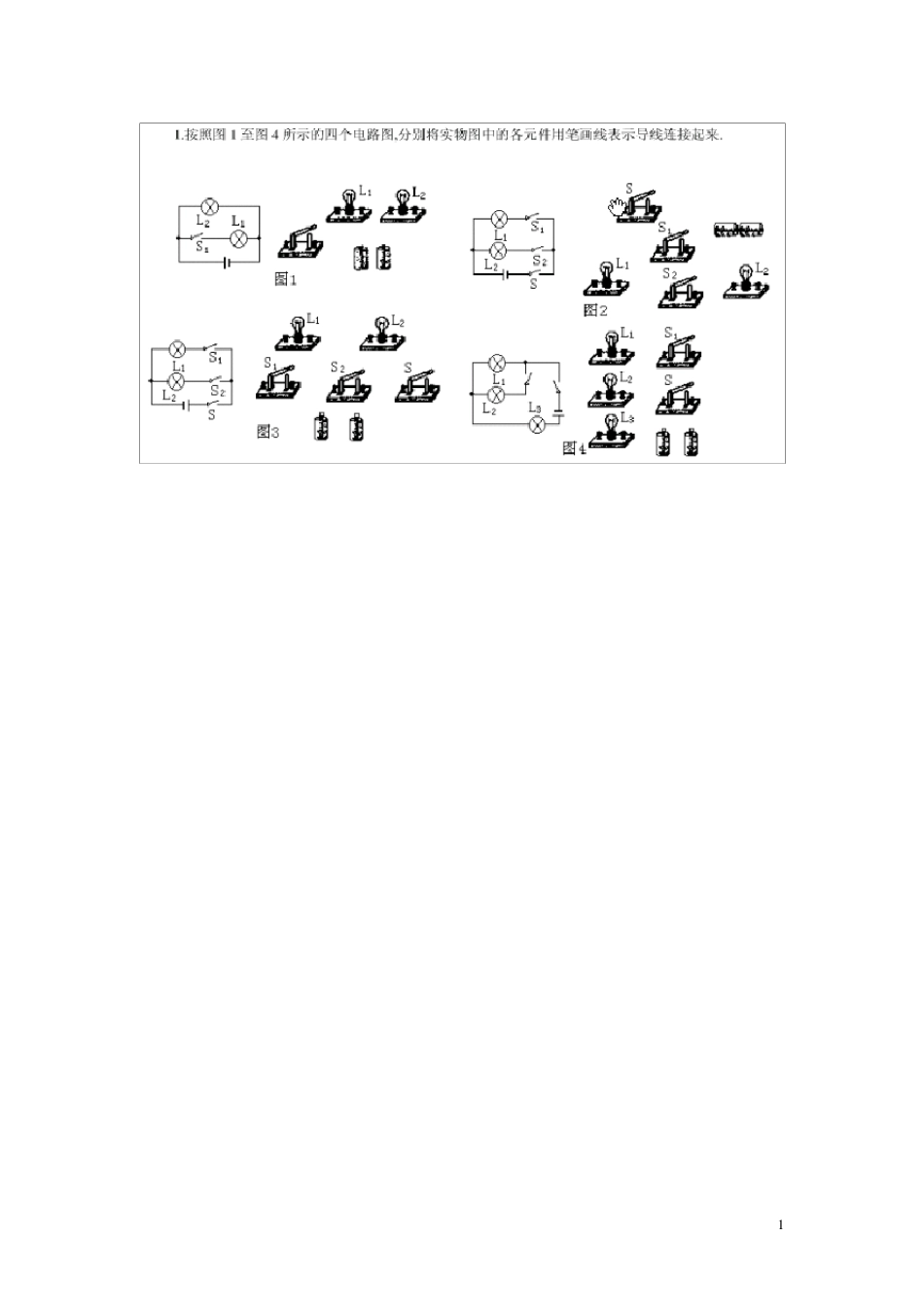

2013初中物理电学电路图大_第1页
1/11

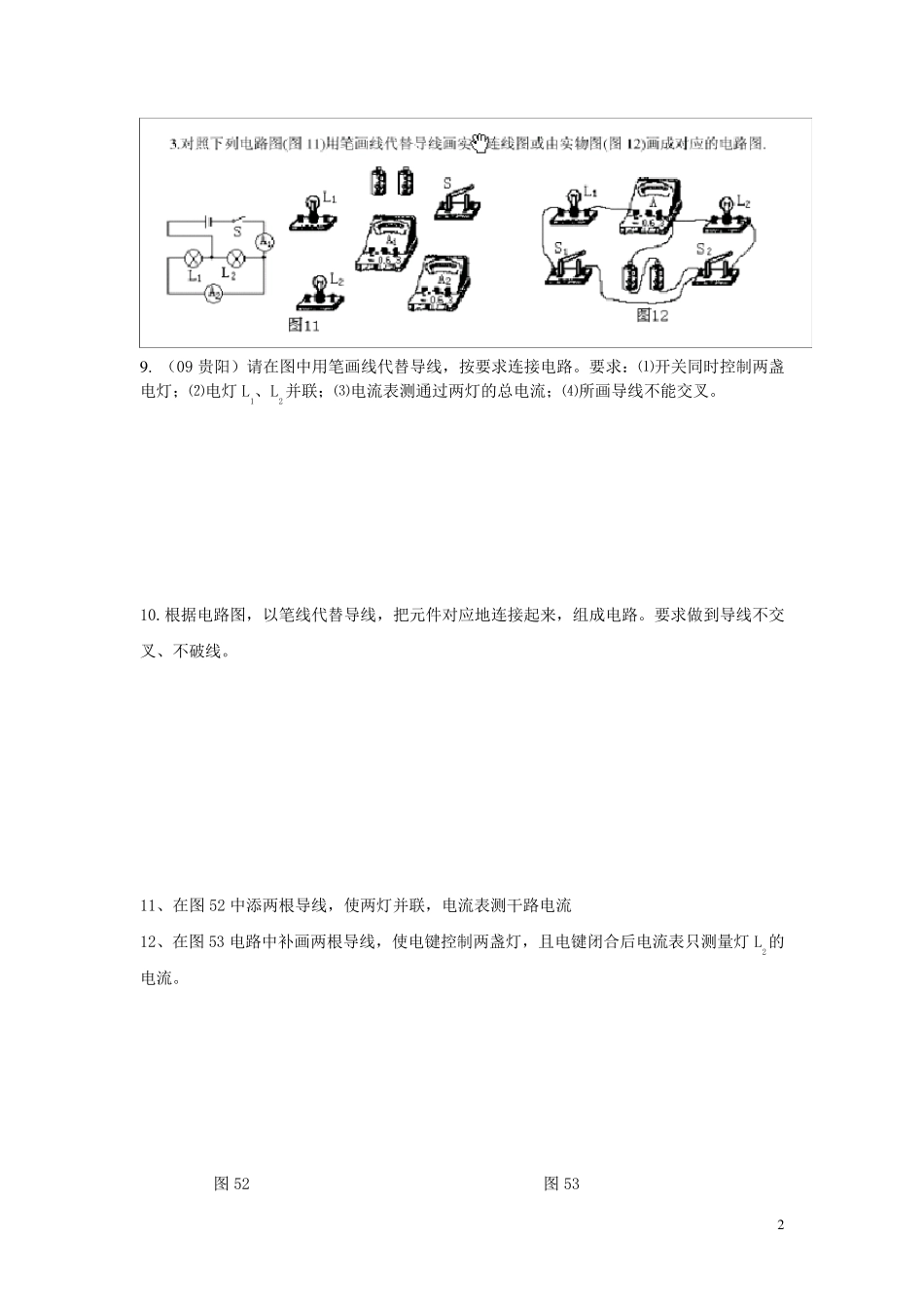

2013初中物理电学电路图大_第2页
2/11
2013初中物理电学电路图大_第3页
3/11
1 2 9 . (09 贵阳)请在图中用笔画线代替导线,按要求连接电路。要求:⑴开关同时控制两盏电灯;⑵电灯 L1、L2并联;⑶电流表测通过两灯的总电流;⑷所画导线不能交叉。 10.根据电路图,以笔线代替导线,把元件对应地连接起来,组成电路。要求做到导线不交叉、不破线。 11、在图52 中添两根导线,使两灯并联,电流表测干路电流 12、在图53 电路中补画两根导线,使电键控制两盏灯,且电键闭合后电流表只测量灯 L2的电流。 图52 图53 3 1 3 . 在图56 中补上两根导线,使两灯并联,电键控制两盏灯,电流表只测L1的电流强度(导线不要交叉) 1 4 . 在图58 中将两根未连接的导线接到滑动变阻器上,使得滑片向右移动时,灯变亮。 15.在如图60 所示的电路中,有两根导线未连接,请用笔线代替导线补上,补上后要求: 电键闭合后,当滑动变阻器的滑片向右移动时,电流表的读数变小,灯的亮度不变。 16、如图61 所示中的电路连线中缺两根导线,请用笔线代替导线补上,且满足当滑动变阻器的滑片向右移动时电流表的读数变大,电压表的读数变小。 17.请根据图中磁感线的方向标出通电螺线管的N、S 极及电源的正,负极 18. 请依照如图所示的电路图把图的实物图连接成相应的电路 1 9 .用笔画线,将图4 中的器材连成电路。(要求:两灯并联,开关控制两盏灯) 图56 4 20.如图11 所示是小明同学设计的测电阻只的电路图.请根据这个电路图用笔画线代替导线,将图12 中的元件连成电路.要求:滑动变阻器的滑片P 向左移动时,电流表的示数变大.(电压表选用0~3V 量程,电流表选用0~0.6A 量程,导线不能交叉) 图11 图12 21.小明要研究小灯泡的亮度与流过小灯泡电流的关系,他已连接的部分电路如下图所示,请你用画线代表导线,将电路连接完整,并在方框内画出对应的电路图. 22.按照图7 所示的电路图,将图8 中各元件连接起来。(用笔画线表示导线,导线不许交叉) 23.请依照如图9 所示的电路图把图10 的实物图连接成相应的电路。 图7 ⊙ 图8 5 24.对于这个电路,只须拆除一根导线,就能成为两灯串联的正确电路。请在要拆除的那根线上打上“×”号 25.如图所示是小明同学设计的测量电阻的电路图,请根据这个电路图用笔画线代替导线,将对应的电路连好。要求:滑动变阻器的滑片身左移动时,电流表的示数变大。导线不能交叉。 3、根据实物图 画出电路图; L2 L1 V 图 9 L1 L2 图 10 6 4、按...
