2013届高考物理模拟新题分类解析(第2期)专题11交变电流VIP免费

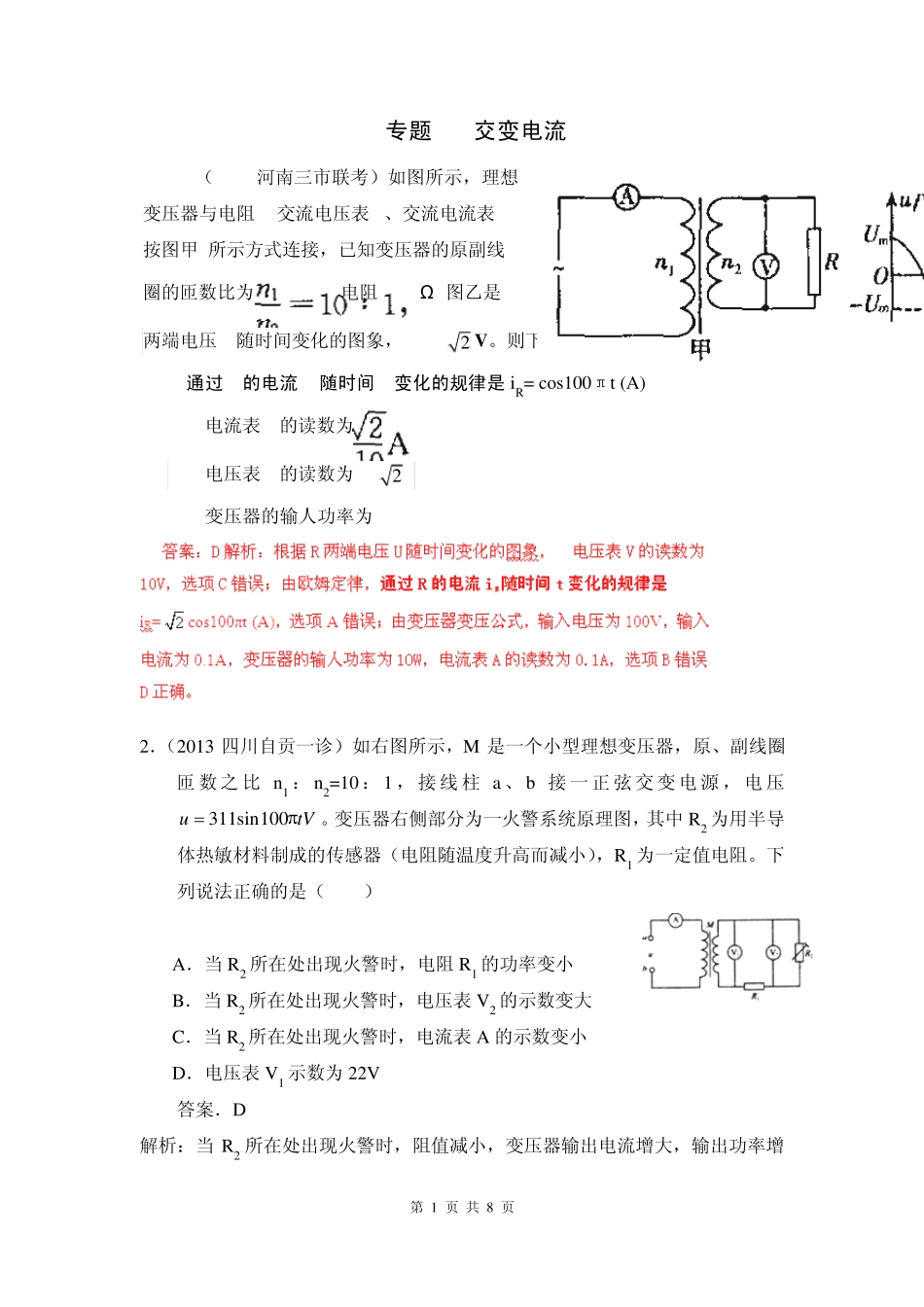

第 1 页 共 8 页 专题11 交变电流 1. （2013河南三市联考）如图所示，理想变压器与电阻R,交流电压表V、交流电流表A按图甲 所示方式连接，已知变压器的原副线圈的匝数比为电阻R=10ΩD图乙是 R两端电压U随时间变化的图象，Um=102 V。则下列说法中正确的是 A.通过R的电流iR随时间t变化的规律是iR= cos100πt (A) B. 电流表A的读数为 C. 电压表V的读数为 102 V D. 变压器的输人功率为 1OW 2．（2013 四川自贡一诊）如右图所示，M 是一个小型理想变压器，原、副线圈匝 数 之 比 n1 ： n2=10 ： 1 ，接 线 柱 a 、 b 接 一 正 弦 交变电源 ，电压tVu100sin311。变压器右侧部分为一火警系统原理图，其中 R2 为用半导体热敏材料制成的传感器（电阻随温度升高而减小），R1 为一定值电阻。下列说法正确的是（ ） A．当 R2 所在处出现火警时，电阻R1 的功率变小 B．当 R2 所在处出现火警时，电压表V2 的示数变大 C．当 R2 所在处出现火警时，电流表A 的示数变小 D．电压表V1 示数为 22V 答案．D 解析：当 R2 所在处出现火警时，阻值减小，变压器输出电流增大，输出功率增第 2 页 共 8 页 大，电阻R1 两端电压增大，电阻R1 的功率变大，电压表V2 的示数变小，选项AB 错误；由输入功率等于输出功率可知，当R2 所在处出现火警时，电流表A的示数变大，选项C 错误；由变压器变压公式，变压器输出电压为22V，电压表V1 示数为22V，选项D 正确。 3. （2013 安徽皖南八校联考）某理想变压器原、副线圈的匝数比为44∶3，原线圈a.b 间所接电原电压按图所示规律变化，副线圈接有负载电阻，电流表的示数为2.2 A，则下列判断正确的是 A．.副线圈两端输出的电压为15 2 V B．.原线圈中的电流为0.15 A C．变压器的输入、输出功率之比为44∶3 D．原线圈两端电压的瞬时值表达式为u ＝2202 sin100t（V） 4、（2013 江苏常州模拟）如图所示，理想变压器原、副线圈的匝数比是 10∶1，原线圈输入交变电压u =1002 sin50π t（V），在副线圈中串接有理想电流表和定值电阻R，电容器并联在电阻R 两端，电阻阻值 R=10Ω，关于电路分析，下列说法中正确的是：（ ） A、电流表示数是 1A B、电流表示数是2 A C、电阻R 消耗的电功率为10W D、电容器的耐压值至少是210V u A R C 第 3 页 共 8 页 R 消耗的电功率为P=102/10W=10W，选项C 正确；副线圈输出电...
