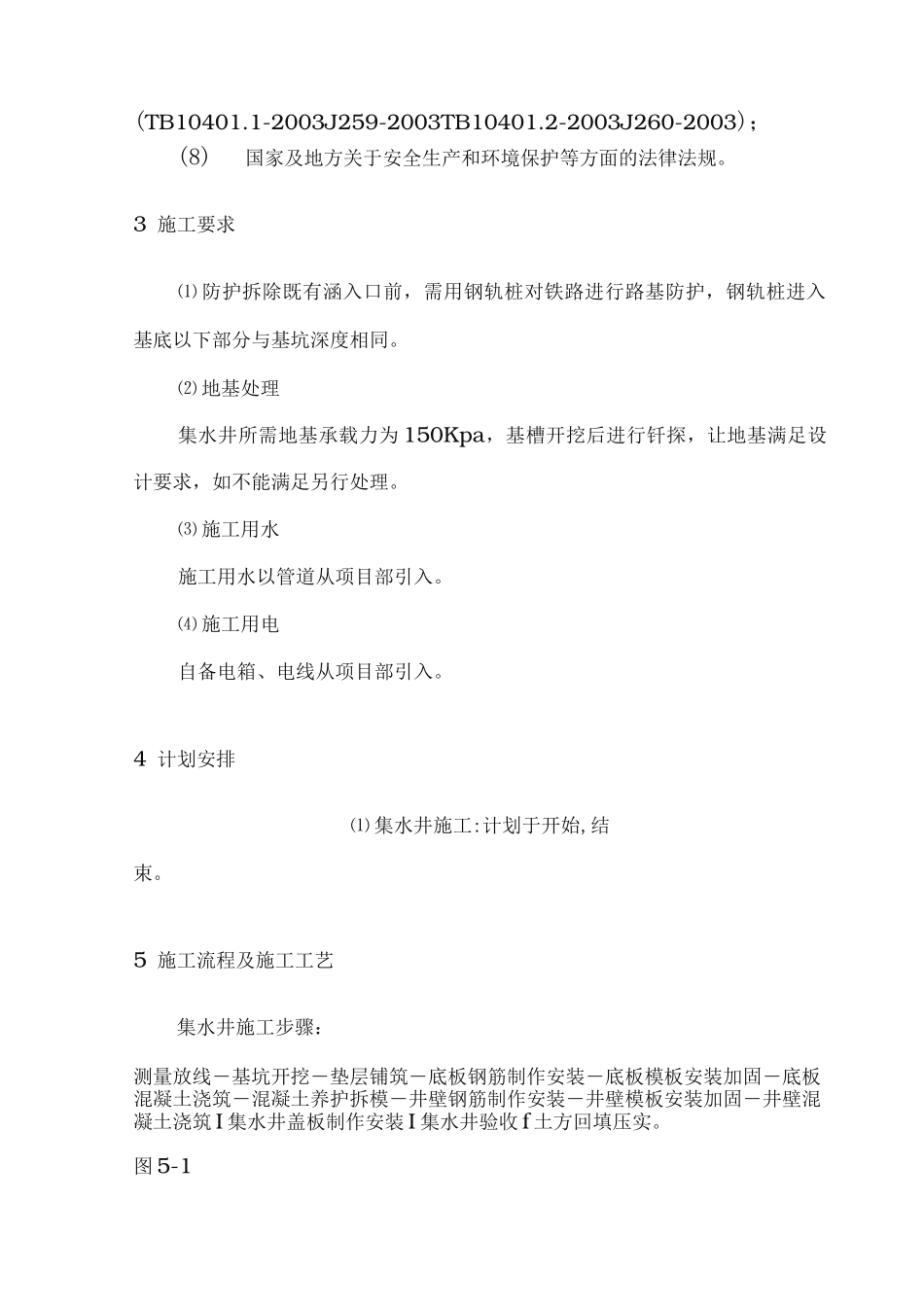

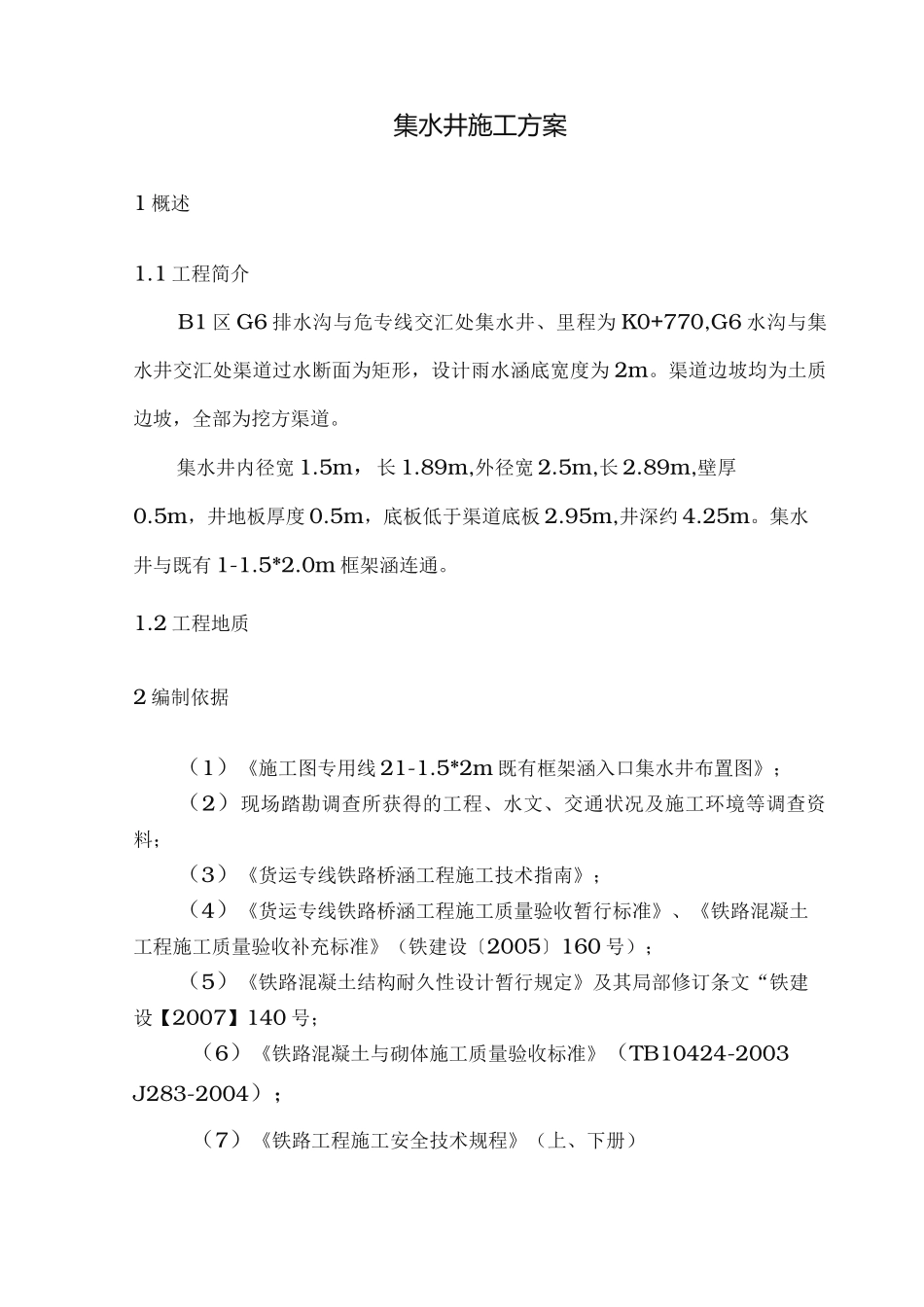

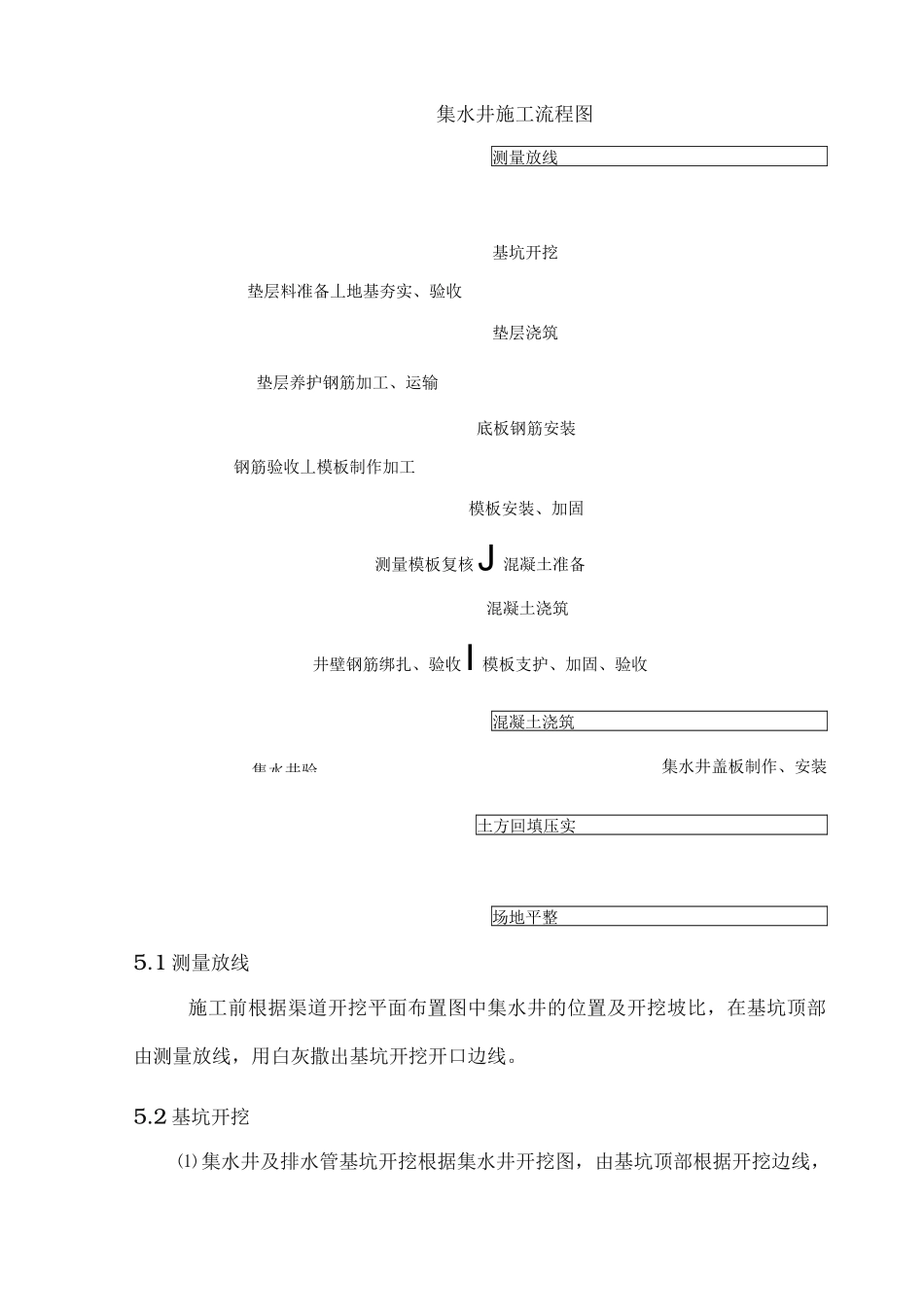

集水井施工方案1 概述1.1 工程简介B1 区 G6 排水沟与危专线交汇处集水井、里程为 K0+770,G6 水沟与集水井交汇处渠道过水断面为矩形，设计雨水涵底宽度为 2m。渠道边坡均为土质边坡，全部为挖方渠道。集水井内径宽 1.5m，长 1.89m,外径宽 2.5m,长 2.89m,壁厚0.5m，井地板厚度 0.5m，底板低于渠道底板 2.95m,井深约 4.25m。集水井与既有 1-1.5*2.0m 框架涵连通。1.2 工程地质2 编制依据（1）《施工图专用线 21-1.5*2m 既有框架涵入口集水井布置图》；（2）现场踏勘调查所获得的工程、水文、交通状况及施工环境等调查资料；（3）《货运专线铁路桥涵工程施工技术指南》；（4）《货运专线铁路桥涵工程施工质量验收暂行标准》、《铁路混凝土工程施工质量验收补充标准》（铁建设〔2005〕160 号）；（5）《铁路混凝土结构耐久性设计暂行规定》及其局部修订条文“铁建设【2007】140 号；（6）《铁路混凝土与砌体施工质量验收标准》（TB10424-2003J283-2004）；（7）《铁路工程施工安全技术规程》（上、下册）(TB10401.1-2003J259-2003TB10401.2-2003J260-2003)；(8)国家及地方关于安全生产和环境保护等方面的法律法规。3 施工要求⑴ 防护拆除既有涵入口前，需用钢轨桩对铁路进行路基防护，钢轨桩进入基底以下部分与基坑深度相同。⑵ 地基处理集水井所需地基承载力为 150Kpa，基槽开挖后进行钎探，让地基满足设计要求，如不能满足另行处理。⑶ 施工用水施工用水以管道从项目部引入。⑷ 施工用电自备电箱、电线从项目部引入。4 计划安排⑴ 集水井施工:计划于开始,结束。5 施工流程及施工工艺集水井施工步骤：测量放线―基坑开挖―垫层铺筑―底板钢筋制作安装―底板模板安装加固―底板混凝土浇筑―混凝土养护拆模―井壁钢筋制作安装―井壁模板安装加固―井壁混凝土浇筑 I 集水井盖板制作安装 I 集水井验收 f 土方回填压实。图 5-1集水井验集水井施工流程图测量放线基坑开挖垫层料准备丄地基夯实、验收垫层浇筑垫层养护钢筋加工、运输底板钢筋安装钢筋验收丄模板制作加工模板安装、加固测量模板复核J 混凝土准备混凝土浇筑井壁钢筋绑扎、验收I 模板支护、加固、验收混凝土浇筑集水井盖板制作、安装土方回填压实场地平整5.1 测量放线施工前根据渠道开挖平面布置图中集水井的位置及开挖坡比，在基坑顶部由测量放线，用白灰撒出基坑开挖开口边线。5.2 基坑开挖⑴ 集水井及排水管基坑开挖根据集水井开挖图，由基坑顶部...
