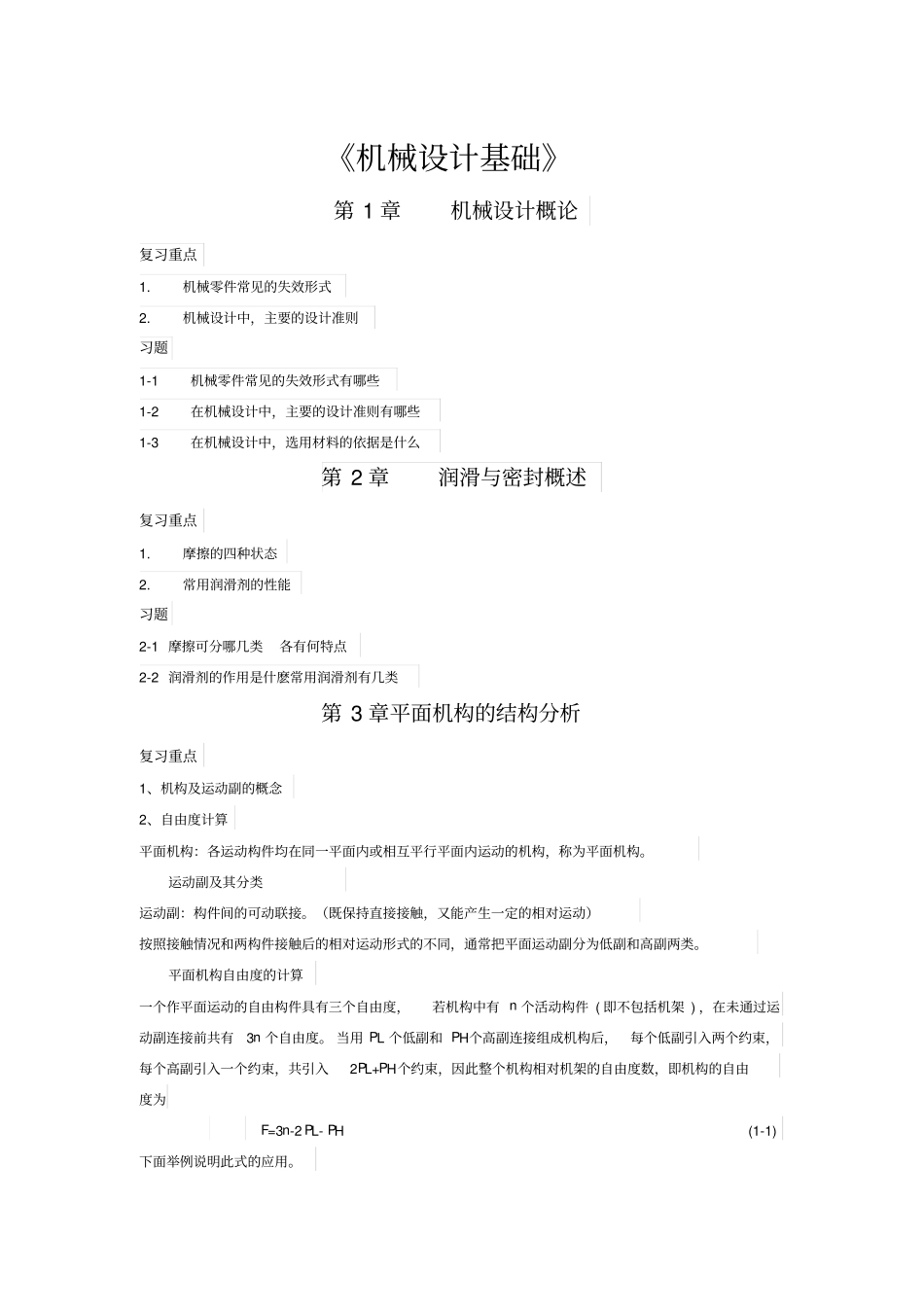

机械设计基础复习重点、要点总结_第1页
1/28

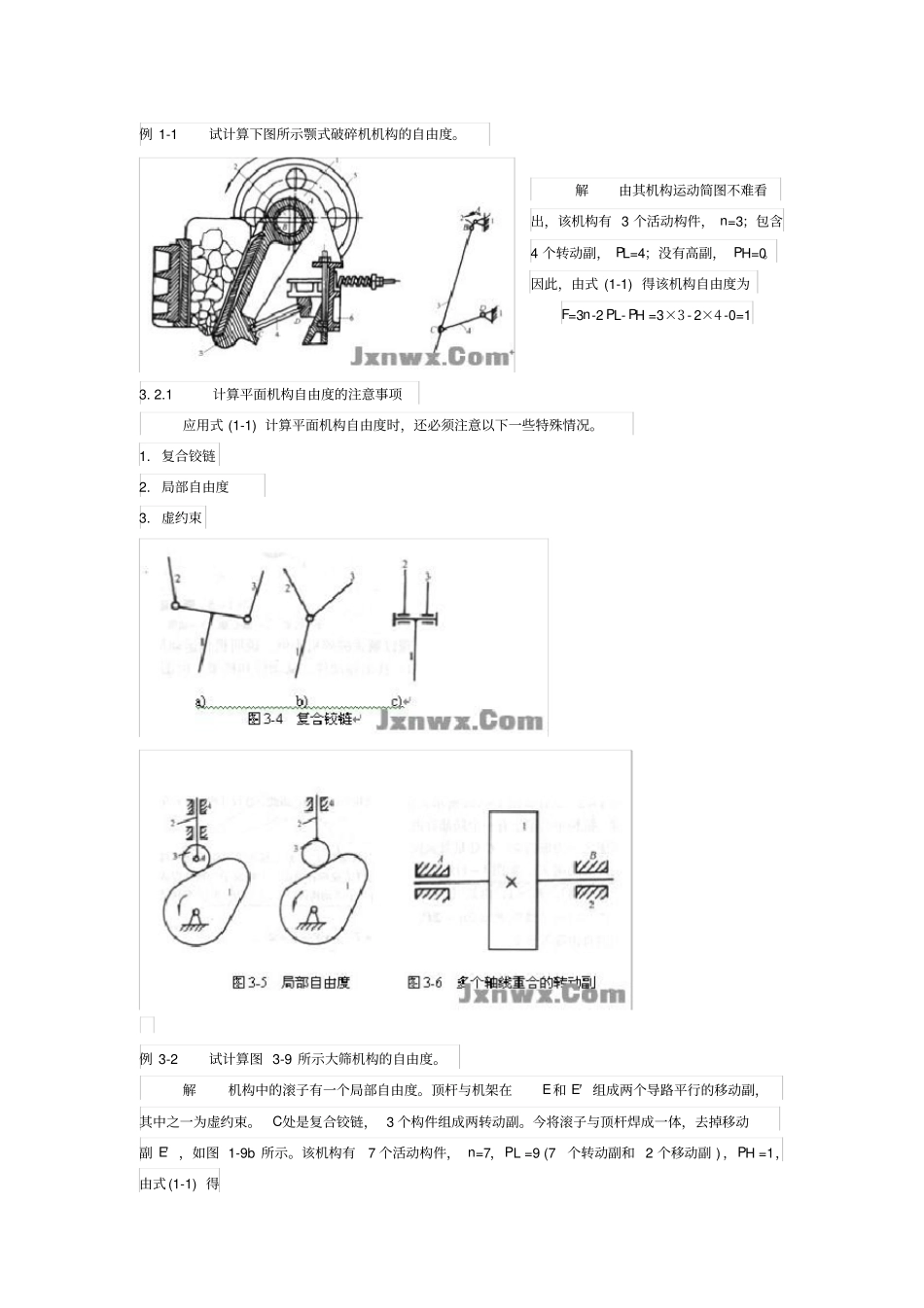

机械设计基础复习重点、要点总结_第2页
2/28

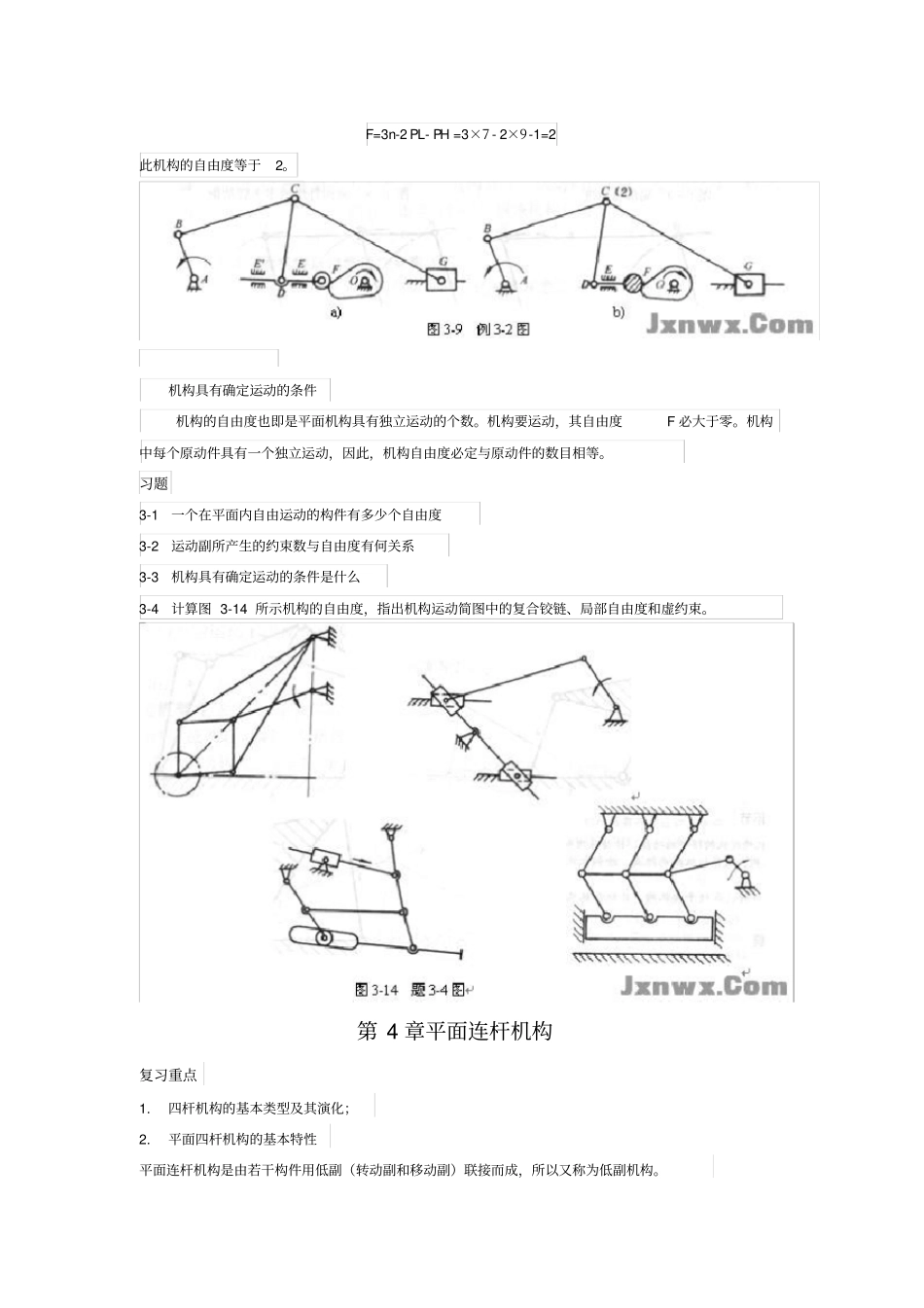

机械设计基础复习重点、要点总结_第3页
3/28
《机械设计基础》第 1 章机械设计概论复习重点1. 机械零件常见的失效形式2. 机械设计中,主要的设计准则习题1-1 机械零件常见的失效形式有哪些1-2 在机械设计中,主要的设计准则有哪些1-3 在机械设计中,选用材料的依据是什么第 2 章润滑与密封概述复习重点1. 摩擦的四种状态2. 常用润滑剂的性能习题2-1 摩擦可分哪几类各有何特点2-2 润滑剂的作用是什麽常用润滑剂有几类第 3 章平面机构的结构分析复习重点1、机构及运动副的概念2、自由度计算平面机构:各运动构件均在同一平面内或相互平行平面内运动的机构,称为平面机构。运动副及其分类运动副:构件间的可动联接。(既保持直接接触,又能产生一定的相对运动)按照接触情况和两构件接触后的相对运动形式的不同,通常把平面运动副分为低副和高副两类。平面机构自由度的计算一个作平面运动的自由构件具有三个自由度,若机构中有 n 个活动构件 ( 即不包括机架 ) ,在未通过运动副连接前共有3n 个自由度。 当用 PL 个低副和 PH个高副连接组成机构后,每个低副引入两个约束,每个高副引入一个约束,共引入2PL+PH个约束,因此整个机构相对机架的自由度数,即机构的自由度为F=3n-2 PL- PH (1-1)下面举例说明此式的应用。例 1-1 试计算下图所示颚式破碎机机构的自由度。解由其机构运动简图不难看出,该机构有 3 个活动构件, n=3;包含4 个转动副, PL=4;没有高副, PH=0。因此,由式 (1-1) 得该机构自由度为F=3n-2 PL- PH =3×3 - 2×4 -0=13. 2.1 计算平面机构自由度的注意事项应用式 (1-1) 计算平面机构自由度时,还必须注意以下一些特殊情况。1. 复合铰链2. 局部自由度3. 虚约束例 3-2 试计算图 3-9 所示大筛机构的自由度。解机构中的滚子有一个局部自由度。顶杆与机架在E和 E′ 组成两个导路平行的移动副,其中之一为虚约束。C处是复合铰链, 3 个构件组成两转动副。今将滚子与顶杆焊成一体,去掉移动副 E′ ,如图 1-9b 所示。该机构有7 个活动构件, n=7,PL =9 (7个转动副和 2 个移动副 ) ,PH =1,由式(1-1) 得F=3n-2 PL- PH =3×7 - 2×9-1=2此机构的自由度等于2。机构具有确定运动的条件机构的自由度也即是平面机构具有独立运动的个数。机构要运动,其自由度F 必大于零。机构中每个原动件具有一个独立运动,因此,机构自由度必定与原动件的数目相等。习题3-1 一个在平面内自由运动的构件有多少个自由度3-...
