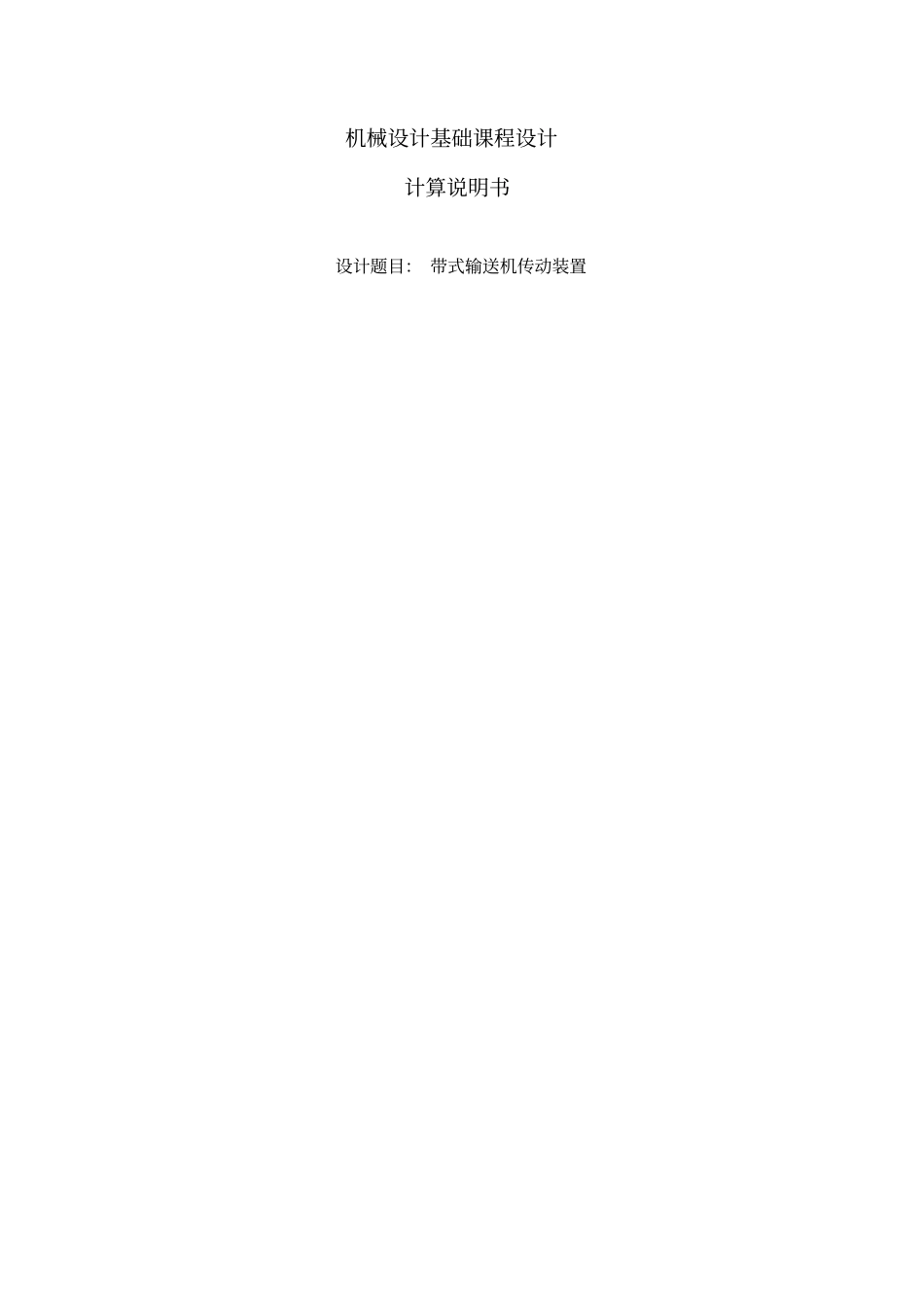

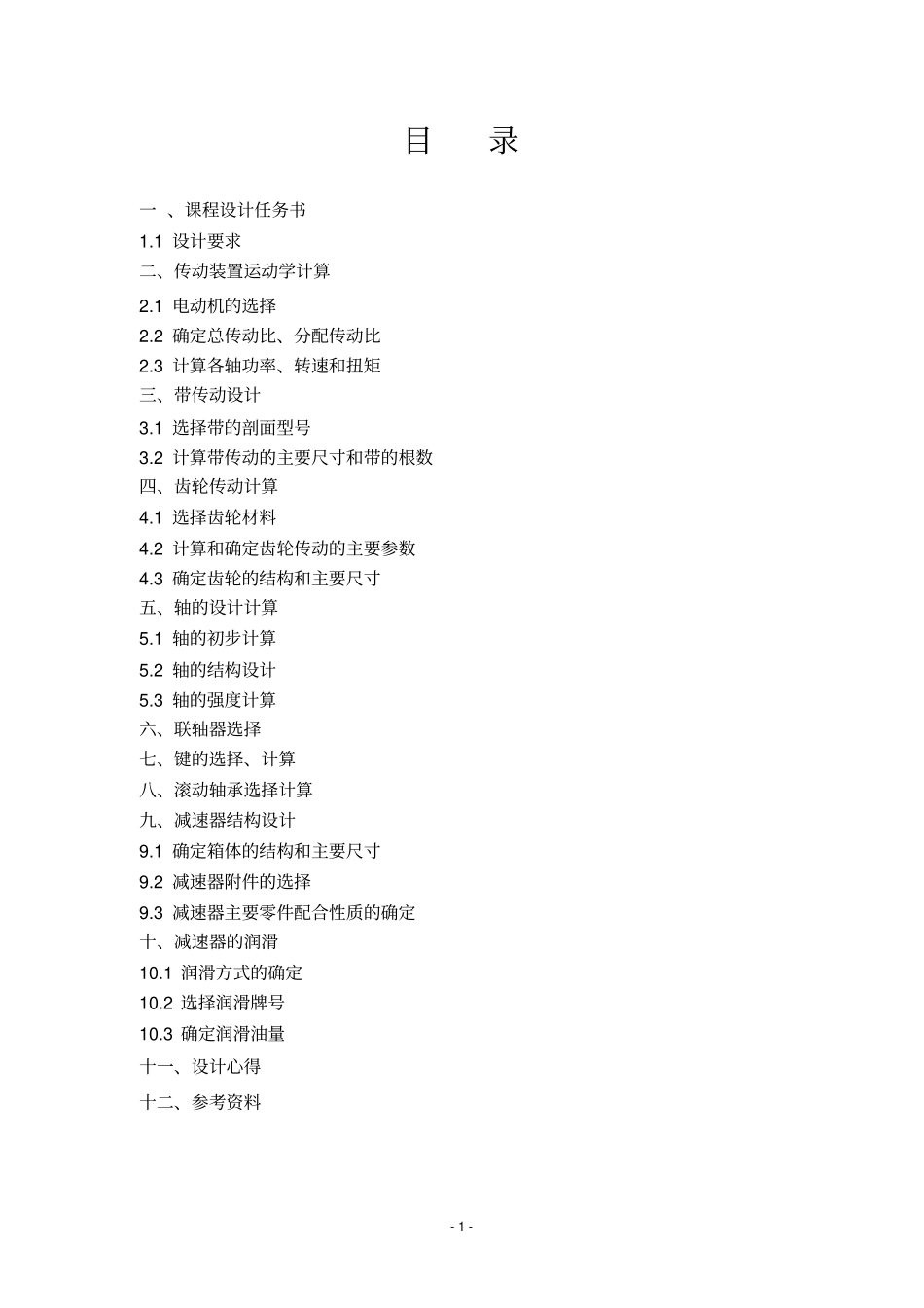

机械设计基础课程设计计算说明书设计题目： 带式输送机传动装置- 1 - 目录一 、课程设计任务书1.1 设计要求二、传动装置运动学计算2.1 电动机的选择2.2 确定总传动比、分配传动比2.3 计算各轴功率、转速和扭矩三、带传动设计3.1 选择带的剖面型号3.2 计算带传动的主要尺寸和带的根数四、齿轮传动计算4.1 选择齿轮材料4.2 计算和确定齿轮传动的主要参数4.3 确定齿轮的结构和主要尺寸五、轴的设计计算5.1 轴的初步计算5.2 轴的结构设计5.3 轴的强度计算六、联轴器选择七、键的选择、计算八、滚动轴承选择计算九、减速器结构设计9.1 确定箱体的结构和主要尺寸9.2 减速器附件的选择9.3 减速器主要零件配合性质的确定十、减速器的润滑10.1 润滑方式的确定10.2 选择润滑牌号10.3 确定润滑油量十一、设计心得十二、参考资料1 11 一课程设计任务书课程设计题目：设计带式运输机传动装置（简图如下）1—— V带传动 2 ——运输带 3 ——单级斜齿圆柱齿轮减速器4——联轴器 5——电动机 6 ——卷筒原始数据：运输带工作拉力F/N 4200 运输带工作速度 v/(m/s) 1.9 卷筒直径 D/mm 450 1) 工作条件：两班制，连续单向运转，载荷较平稳；2）使用折旧期： 8 年；3）检修间隔期：四年一次大修，两年一次中修，半年一次小修；4）动力来源：电力，三相交流，电压380/220V；5）运输带速度允许误差± 5%；6）制造条件及生产批量 : 一般机械厂制造，小批量生产。1.1 设计要求1. 减速器装配图一张（ A1）。2. 零件图 1~2张。3. 设计说明书一份。2 二. 传动装置运动学计算本组设计数据 ：数据 ：运输带工作拉力 F/N 4200 运输带工作速度 v/(m/s) 1.9 卷筒直径 D/mm 450 1）外传动机构为 V 带传动。2）减速器为单级斜齿圆柱齿轮减速器3) 方案简图如上图4）该方案的优缺点：该工作机有轻微振动，由于V 带有缓冲吸振能力，采用V 带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用V 带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。减速器部分为单级斜齿圆柱齿轮减速器，这是单级圆柱齿轮中应用较广泛的一种。原动机部分为Y 系列三相交流异步电动机。总体来讲，该传动方案满足工作机的性能要求，适应工作条件、工作可靠，此外还结构简单、尺寸紧凑、成本低传动效率高。2.1 电动机的选择1）选择电动机的类型按工作要求和工作条件选用Y系列三相笼型异步电...
