机械设计课程设计说明书-送料机VIP免费

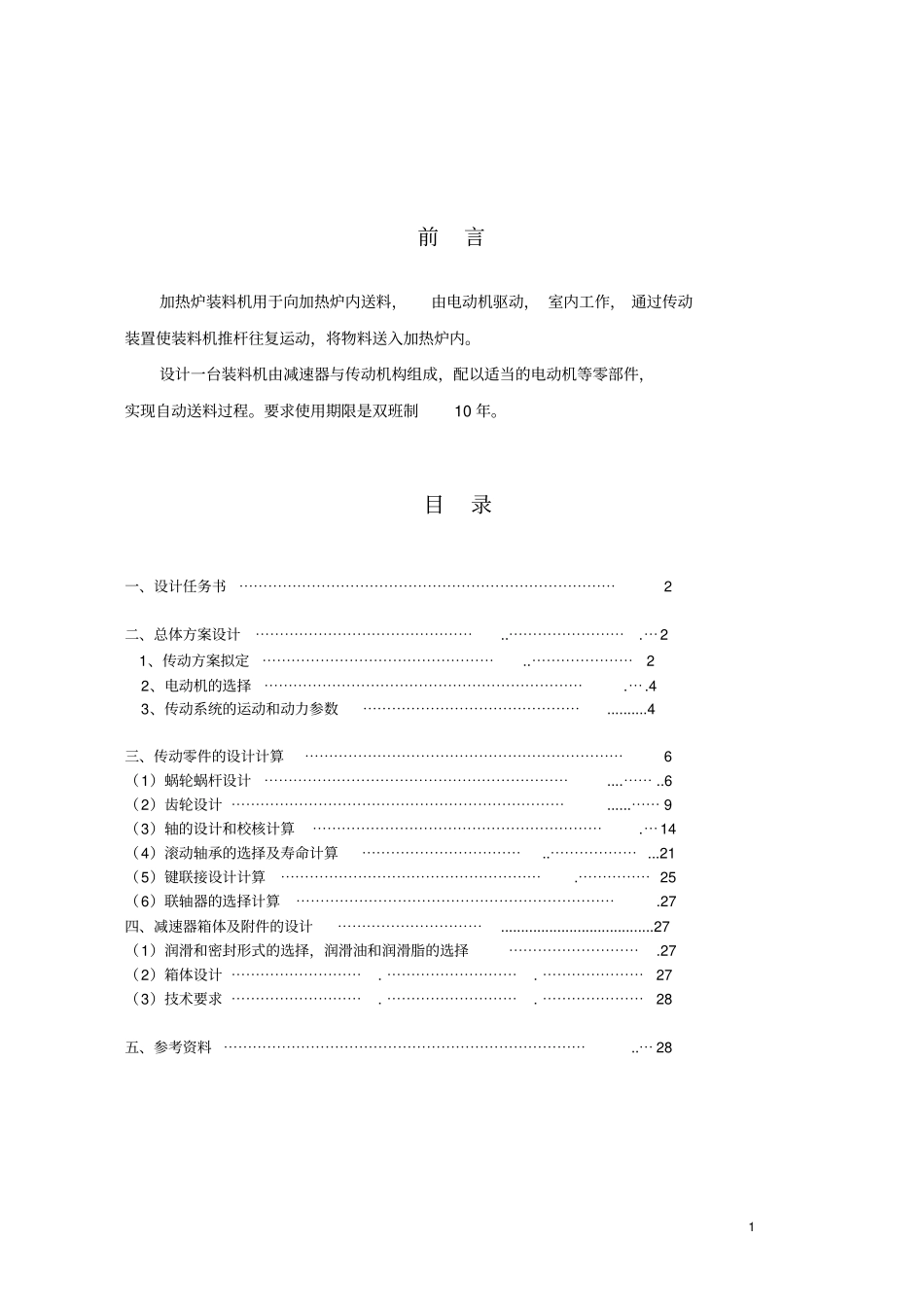

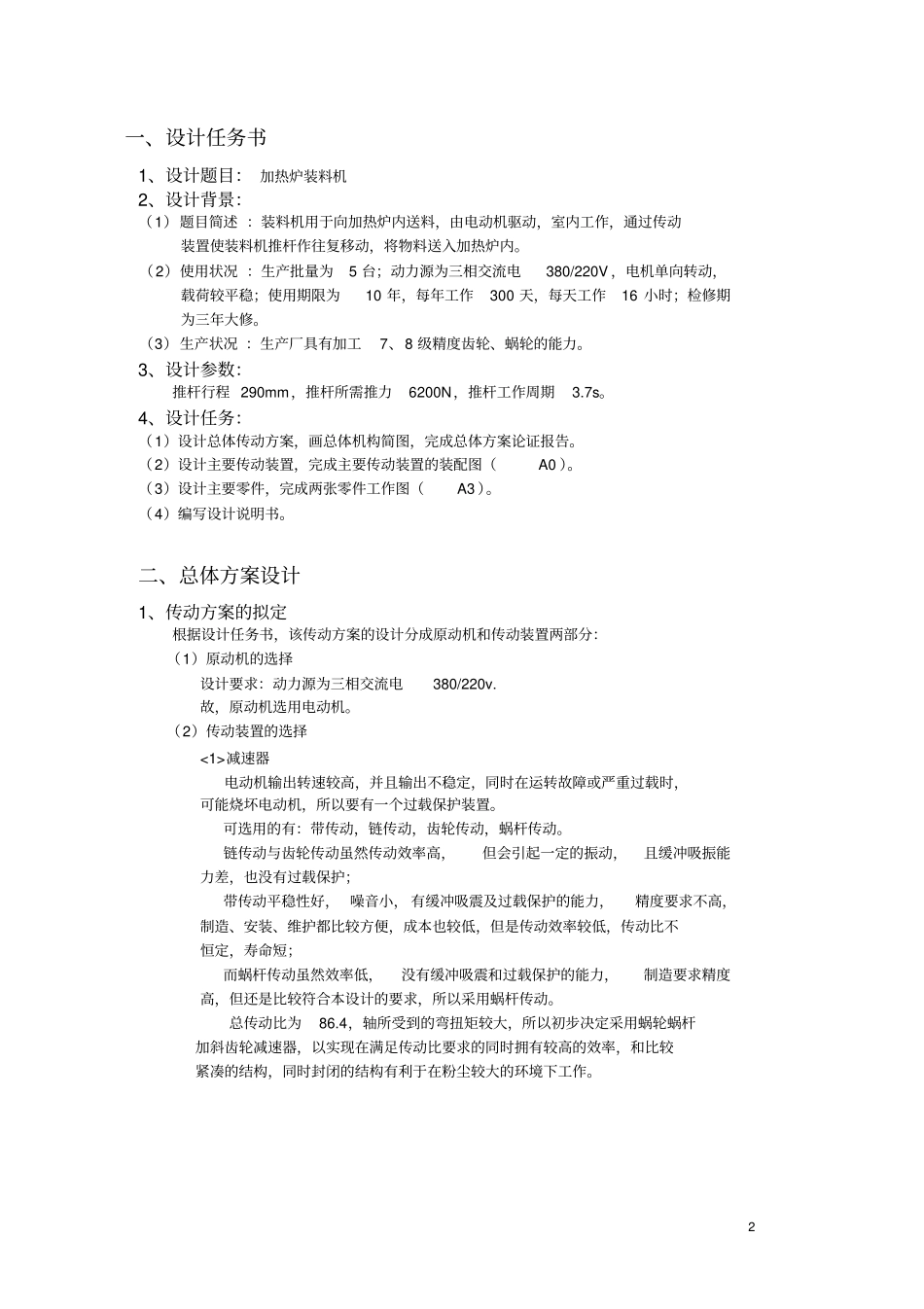

1 前言加热炉装料机用于向加热炉内送料，由电动机驱动， 室内工作， 通过传动装置使装料机推杆往复运动，将物料送入加热炉内。设计一台装料机由减速器与传动机构组成，配以适当的电动机等零部件，实现自动送料过程。要求使用期限是双班制10 年。目录一、设计任务书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 二、总体方案设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯⋯⋯⋯.⋯2 1、传动方案拟定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯⋯⋯2 2、电动机的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯.4 3、传动系统的运动和动力参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..........4 三、传动零件的设计计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 （1）蜗轮蜗杆设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯....⋯⋯ ..6 （2）齿轮设计 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯......⋯⋯ 9 （3）轴的设计和校核计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯14 （4）滚动轴承的选择及寿命计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯⋯ ...21 （5）键联接设计计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯⋯ 25 （6）联轴器的选择计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.27 四、减速器箱体及附件的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯......................................27 （1）润滑和密封形式的选择，润滑油和润滑脂的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯.27 （2）箱体设计 ⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯⋯⋯⋯⋯27 （3）技术要求 ⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯⋯⋯⋯⋯28 五、参考资料 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯ 28 2 一、设计任务书1、设计题目： 加热炉装料机2、设计背景：（1）题目简述 ：装料机用于向加热炉内送料，由电动机驱动，室内工作，通过传动装置使装料机推杆作往复移动，将物料送入加热炉内。（2）使用状况 ：生产批量为5 台；动力源为三相交流电380/220V ，电机单向转动，载荷较平稳；使用期限为10 年，每年工作300 天，每天工作16 小时；检修期为三年大修。（3）生产状况 ：生产厂具有加工7、8 级精度齿轮、蜗轮的能力。3、设计参数：推杆行程 290mm，推杆所需推力6200N，推杆工作周期3.7s。4、设计任务：（1）设计总体传动方案，画总体机构简图，完成总体方案...
