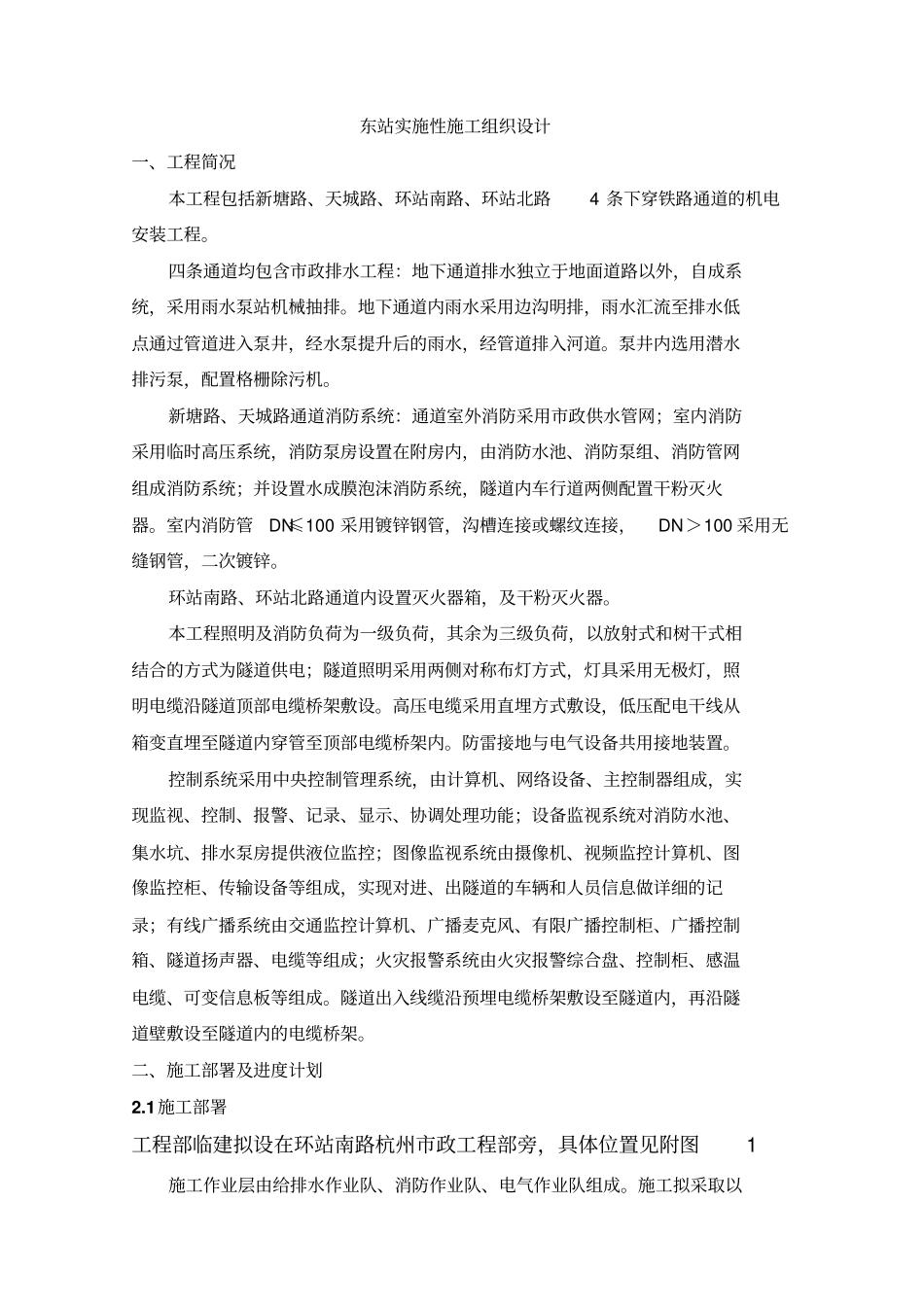

东站实施性施工组织设计一、工程简况本工程包括新塘路、天城路、环站南路、环站北路4 条下穿铁路通道的机电安装工程。四条通道均包含市政排水工程：地下通道排水独立于地面道路以外，自成系统，采用雨水泵站机械抽排。地下通道内雨水采用边沟明排，雨水汇流至排水低点通过管道进入泵井，经水泵提升后的雨水，经管道排入河道。泵井内选用潜水排污泵，配置格栅除污机。新塘路、天城路通道消防系统：通道室外消防采用市政供水管网；室内消防采用临时高压系统，消防泵房设置在附房内，由消防水池、消防泵组、消防管网组成消防系统；并设置水成膜泡沫消防系统，隧道内车行道两侧配置干粉灭火器。室内消防管DN≤100 采用镀锌钢管，沟槽连接或螺纹连接，DN＞100 采用无缝钢管，二次镀锌。环站南路、环站北路通道内设置灭火器箱，及干粉灭火器。本工程照明及消防负荷为一级负荷，其余为三级负荷，以放射式和树干式相结合的方式为隧道供电；隧道照明采用两侧对称布灯方式，灯具采用无极灯，照明电缆沿隧道顶部电缆桥架敷设。高压电缆采用直埋方式敷设，低压配电干线从箱变直埋至隧道内穿管至顶部电缆桥架内。防雷接地与电气设备共用接地装置。控制系统采用中央控制管理系统，由计算机、网络设备、主控制器组成，实现监视、控制、报警、记录、显示、协调处理功能；设备监视系统对消防水池、集水坑、排水泵房提供液位监控；图像监视系统由摄像机、视频监控计算机、图像监控柜、传输设备等组成，实现对进、出隧道的车辆和人员信息做详细的记录；有线广播系统由交通监控计算机、广播麦克风、有限广播控制柜、广播控制箱、隧道扬声器、电缆等组成；火灾报警系统由火灾报警综合盘、控制柜、感温电缆、可变信息板等组成。隧道出入线缆沿预埋电缆桥架敷设至隧道内，再沿隧道壁敷设至隧道内的电缆桥架。二、施工部署及进度计划2.1施工部署工程部临建拟设在环站南路杭州市政工程部旁，具体位置见附图1 施工作业层由给排水作业队、消防作业队、电气作业队组成。施工拟采取以下几种方法：a) 安排多个作业班，采取交叉平行的作业方式，抽调技术人员、集中精兵强将投入本工程的安装调试。工班之间根据工程进度灵活调配，实行动态管理，劳力不足时雇用临时工补充，以保证工程的有序顺利进行。b) 流水作业与交叉作业相结合：为保证工序的衔接和工程进度，进场前先调查施工作业现场条件与环境，落实主材、设备供货日期，以便确定各系统工程采取的作业方式。条件许可，采...
