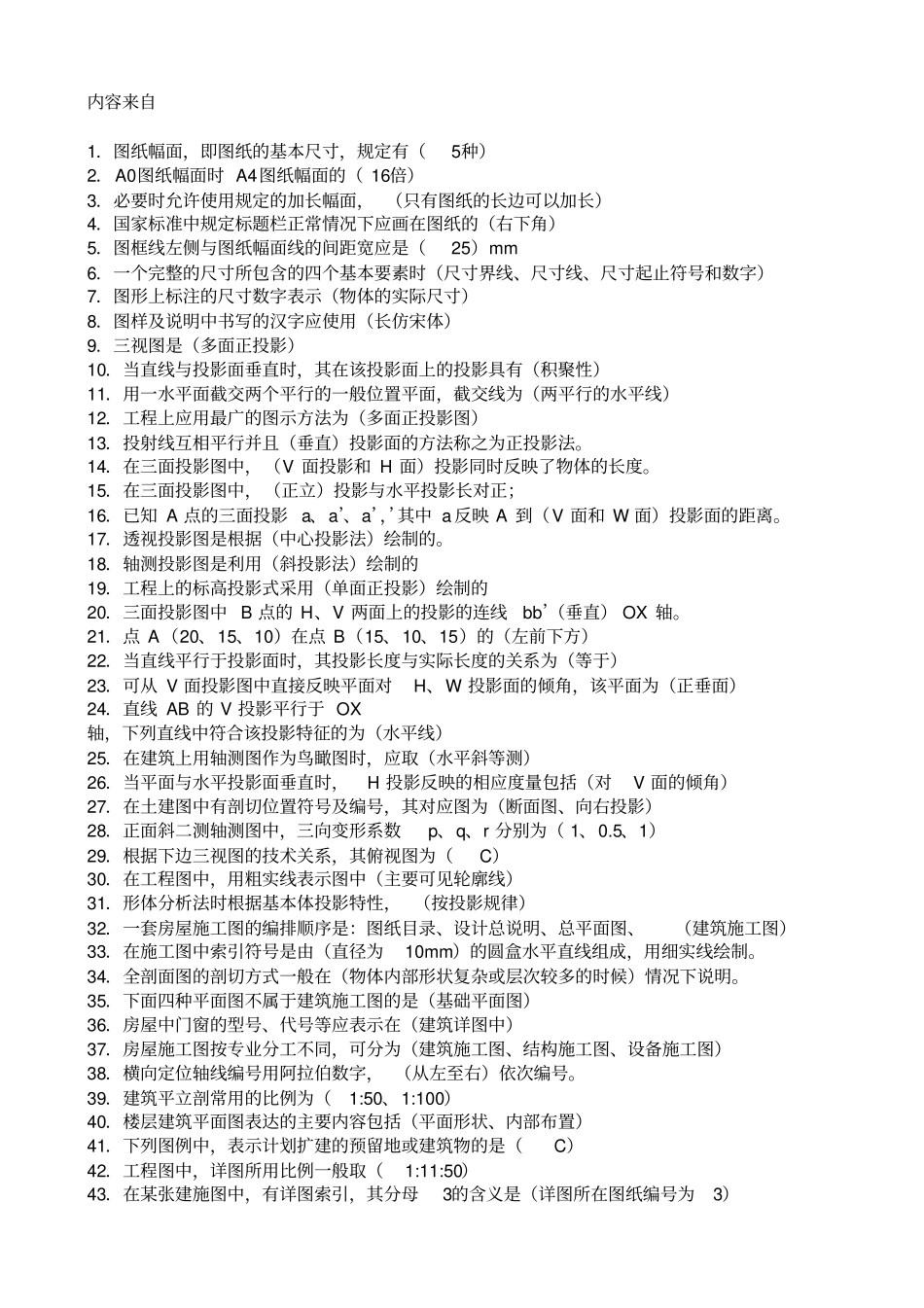

内容来自1．图纸幅面，即图纸的基本尺寸，规定有（5种）2．A0图纸幅面时 A4图纸幅面的（ 16倍）3．必要时允许使用规定的加长幅面， （只有图纸的长边可以加长）4．国家标准中规定标题栏正常情况下应画在图纸的（右下角）5．图框线左侧与图纸幅面线的间距宽应是（25）mm 6．一个完整的尺寸所包含的四个基本要素时（尺寸界线、尺寸线、尺寸起止符号和数字）7．图形上标注的尺寸数字表示（物体的实际尺寸）8．图样及说明中书写的汉字应使用（长仿宋体）9．三视图是（多面正投影）10．当直线与投影面垂直时，其在该投影面上的投影具有（积聚性）11．用一水平面截交两个平行的一般位置平面，截交线为（两平行的水平线）12．工程上应用最广的图示方法为（多面正投影图）13．投射线互相平行并且（垂直）投影面的方法称之为正投影法。14．在三面投影图中，（V 面投影和 H 面）投影同时反映了物体的长度。15．在三面投影图中，（正立）投影与水平投影长对正；16．已知 A 点的三面投影 a、a’、a’’，其中 a 反映 A 到（V 面和 W 面）投影面的距离。17．透视投影图是根据（中心投影法）绘制的。18．轴测投影图是利用（斜投影法）绘制的19．工程上的标高投影式采用（单面正投影）绘制的20．三面投影图中 B 点的 H、V 两面上的投影的连线bb’（垂直） OX 轴。21．点 A（20、15、10）在点 B（15、10、15）的（左前下方）22．当直线平行于投影面时，其投影长度与实际长度的关系为（等于）23．可从 V 面投影图中直接反映平面对H、W 投影面的倾角，该平面为（正垂面）24．直线 AB 的 V 投影平行于 OX 轴，下列直线中符合该投影特征的为（水平线）25．在建筑上用轴测图作为鸟瞰图时，应取（水平斜等测）26．当平面与水平投影面垂直时，H 投影反映的相应度量包括（对V 面的倾角）27．在土建图中有剖切位置符号及编号，其对应图为（断面图、向右投影）28．正面斜二测轴测图中，三向变形系数p、q、r 分别为（ 1、0.5、1）29．根据下边三视图的技术关系，其俯视图为（C）30．在工程图中，用粗实线表示图中（主要可见轮廓线）31．形体分析法时根据基本体投影特性， （按投影规律）32．一套房屋施工图的编排顺序是：图纸目录、设计总说明、总平面图、（建筑施工图）33．在施工图中索引符号是由（直径为10mm）的圆盒水平直线组成，用细实线绘制。34．全剖面图的剖切方式一般在（物体内部形状复杂或层次较多的时候）情况下说明。35...
