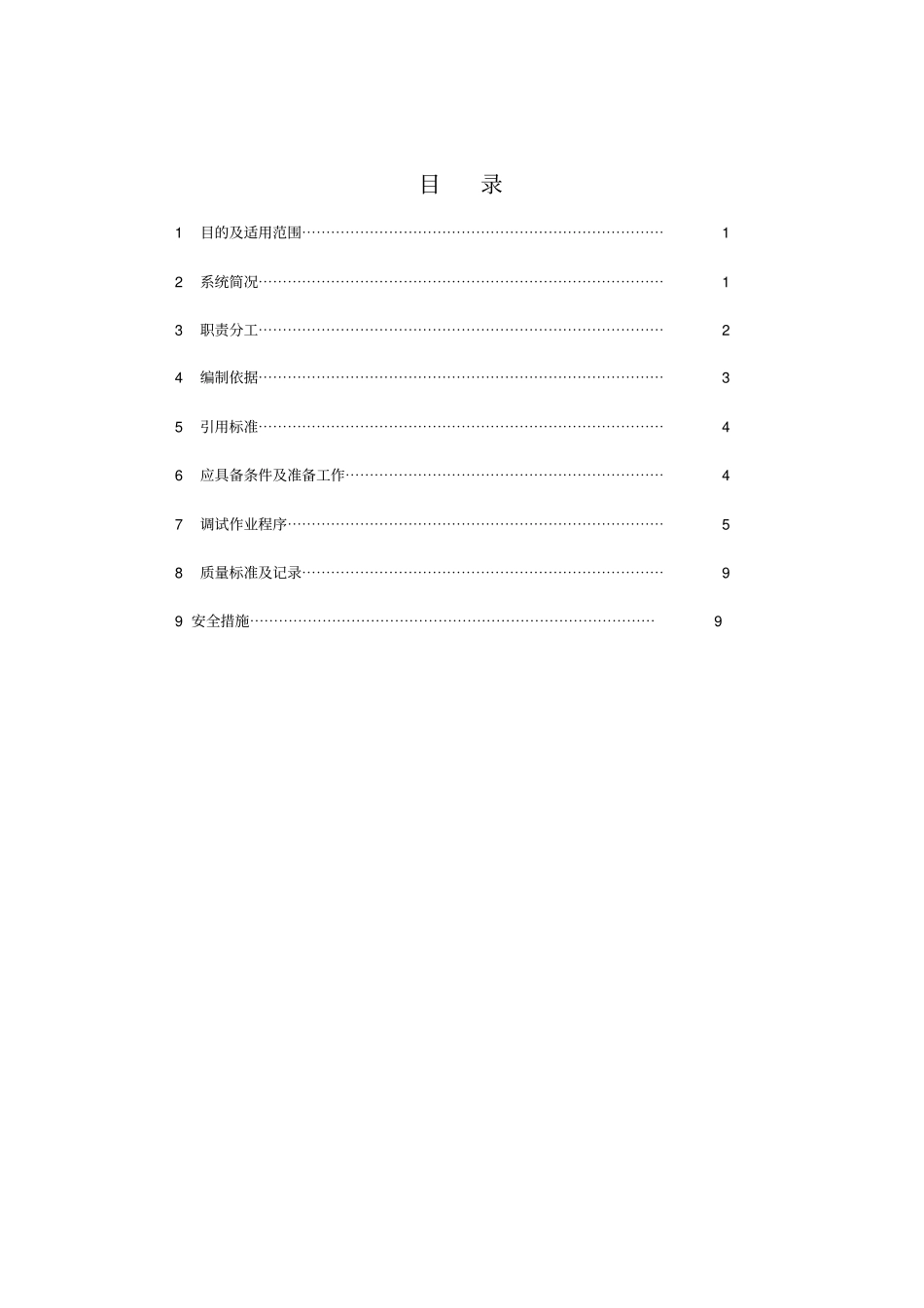

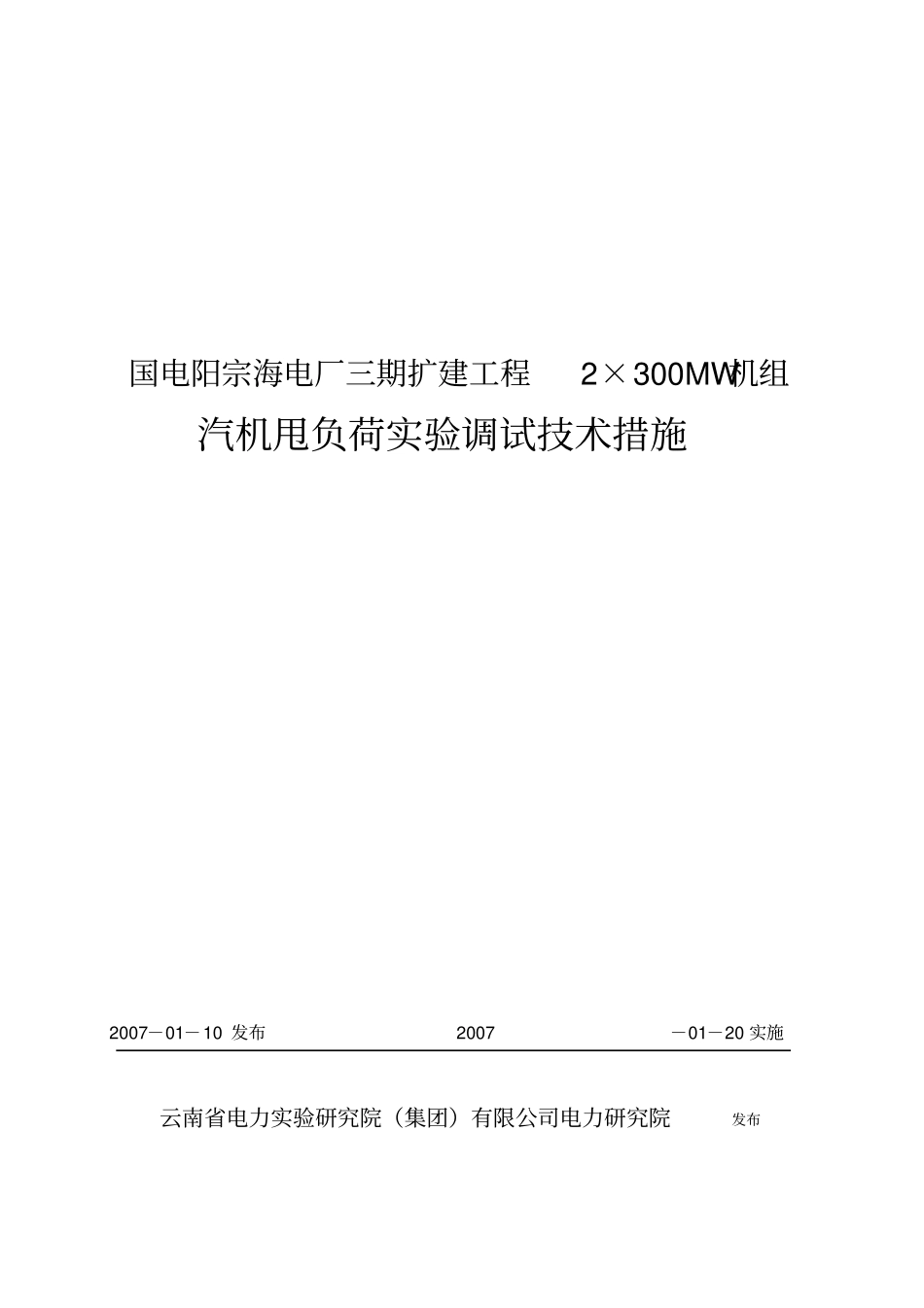

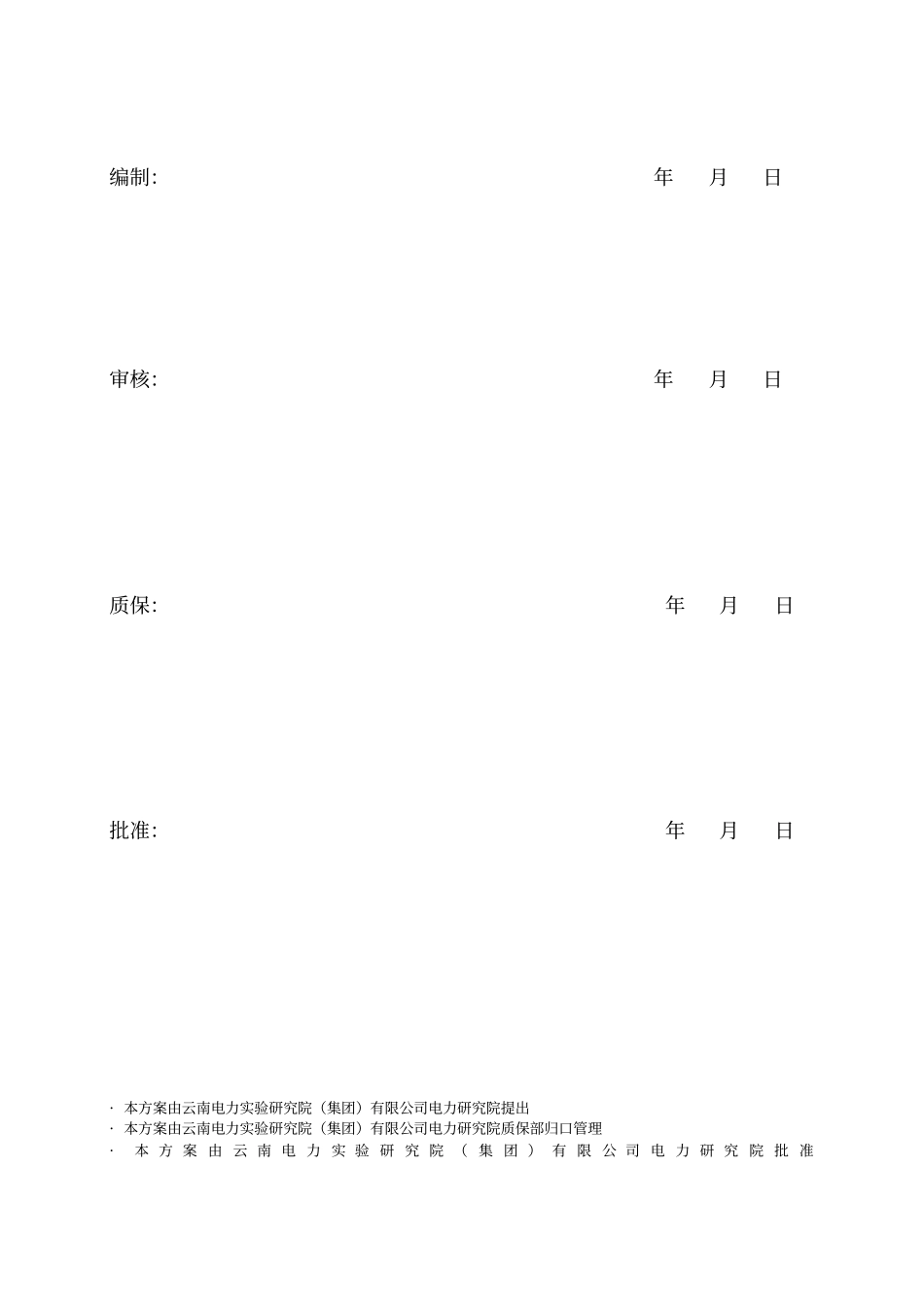

国电阳宗海电厂三期扩建工程2×300MW机组汽机甩负荷实验调试技术措施2007－01－10 发布 2007－01－20 实施云南省电力实验研究院（集团）有限公司电力研究院发布编制：年月日审核：年月日质保：年月日批准：年月日· 本方案由云南电力实验研究院（集团）有限公司电力研究院提出· 本方案由云南电力实验研究院（集团）有限公司电力研究院质保部归口管理·本 方 案 由 云 南 电 力 实 验 研 究 院 （ 集 团 ） 有 限 公 司 电 力 研 究 院 批 准目录1 目的及适用范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 2 系统简况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 3 职责分工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 4 编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 5 引用标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 6 应具备条件及准备工作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 7 调试作业程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 8 质量标准及记录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 9 安全措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 1．目的及适用范围1.1 实验目的1.1.1 考核汽轮机DEH数字电液控制系统及其执行机构在甩负荷时能否控制机组转速不超过危急遮断器的动作转速，能否维持汽轮机空负荷运行。1.1.2 测取机组甩负荷后的动态过程曲线, 计算转子的时间常数、转子加速度、转子转动惯量等参数，分析评价机组的动态特性，整理实验测取参数，分析实验结果及存在的问题。1.1.3考核机组及配套辅机系统的设计、制造、安装、调试质量，以及对甩负荷工况的适应能力。1.2 适用范围本实验方案适用于国电阳宗海电厂三期扩建工程2×300MW机组甩负荷实验。2．简况2.1 机组及配套辅机系统阳宗海发电厂七期扩建工程2×300MW机组汽机本体为东方汽轮机厂N300-16.7/538/538-9型亚临界中间再热凝汽式汽轮机组，单轴、两缸双排汽。高中压合缸，双层结构；低压缸对称分流双层结构。转子叶片：高压缸9 级，中压缸6 级，低压缸2×6 级，共 27 级。抽汽：高压缸2 段，中压缸 2 段，低压缸4 段。汽机有高压缸倒暖汽源系统；采用高压抗燃油数字纯电调控制；配置35%额定容量的二级电动蒸汽旁路系统；配置2 台 50%容量汽动给水泵、...
