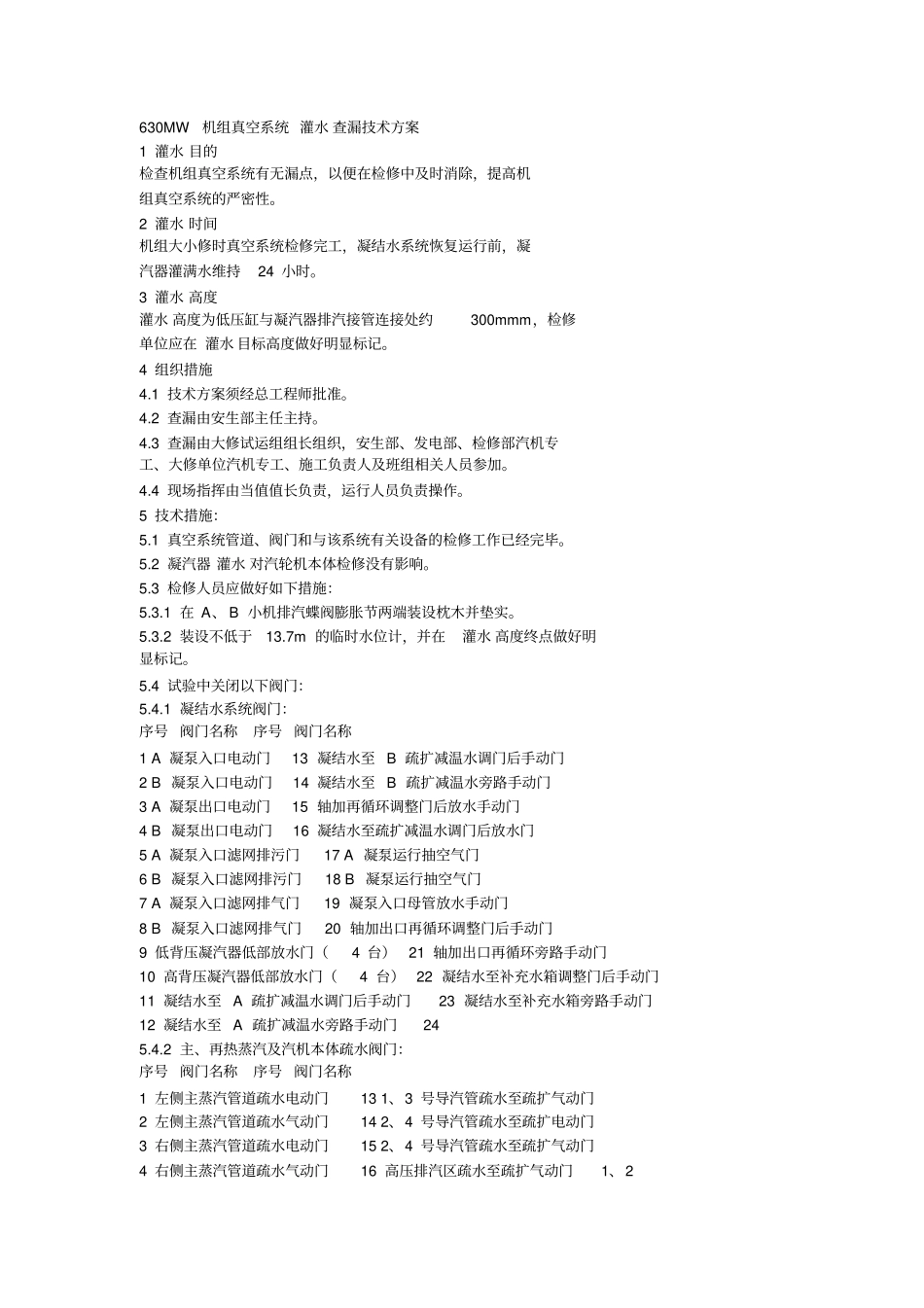

630MW 机组真空系统 灌水 查漏技术方案1 灌水 目的检查机组真空系统有无漏点，以便在检修中及时消除，提高机组真空系统的严密性。2 灌水 时间机组大小修时真空系统检修完工，凝结水系统恢复运行前，凝汽器灌满水维持24 小时。3 灌水 高度灌水 高度为低压缸与凝汽器排汽接管连接处约300mmm，检修单位应在 灌水 目标高度做好明显标记。4 组织措施4.1 技术方案须经总工程师批准。4.2 查漏由安生部主任主持。4.3 查漏由大修试运组组长组织，安生部、发电部、检修部汽机专工、大修单位汽机专工、施工负责人及班组相关人员参加。4.4 现场指挥由当值值长负责，运行人员负责操作。5 技术措施：5.1 真空系统管道、阀门和与该系统有关设备的检修工作已经完毕。5.2 凝汽器 灌水 对汽轮机本体检修没有影响。5.3 检修人员应做好如下措施：5.3.1 在 A、 B 小机排汽蝶阀膨胀节两端装设枕木并垫实。5.3.2 装设不低于13.7m 的临时水位计，并在灌水 高度终点做好明显标记。5.4 试验中关闭以下阀门：5.4.1 凝结水系统阀门：序号 阀门名称序号 阀门名称1 A 凝泵入口电动门13 凝结水至 B 疏扩减温水调门后手动门2 B 凝泵入口电动门14 凝结水至 B 疏扩减温水旁路手动门3 A 凝泵出口电动门15 轴加再循环调整门后放水手动门4 B 凝泵出口电动门16 凝结水至疏扩减温水调门后放水门5 A 凝泵入口滤网排污门17 A 凝泵运行抽空气门6 B 凝泵入口滤网排污门18 B 凝泵运行抽空气门7 A 凝泵入口滤网排气门19 凝泵入口母管放水手动门8 B 凝泵入口滤网排气门20 轴加出口再循环调整门后手动门9 低背压凝汽器低部放水门（4 台）21 轴加出口再循环旁路手动门10 高背压凝汽器低部放水门（4 台） 22 凝结水至补充水箱调整门后手动门11 凝结水至 A 疏扩减温水调门后手动门23 凝结水至补充水箱旁路手动门12 凝结水至 A 疏扩减温水旁路手动门24 5.4.2 主、再热蒸汽及汽机本体疏水阀门：序号 阀门名称序号 阀门名称1 左侧主蒸汽管道疏水电动门13 1、3 号导汽管疏水至疏扩气动门2 左侧主蒸汽管道疏水气动门14 2、4 号导汽管疏水至疏扩电动门3 右侧主蒸汽管道疏水电动门15 2、4 号导汽管疏水至疏扩气动门4 右侧主蒸汽管道疏水气动门16 高压排汽区疏水至疏扩气动门1、2 5 高排通风阀17 高压外缸疏水至疏扩气动门1、2 6 高排逆止门前疏水电动门18 高压内缸疏水至疏扩气动门1、2 7 高排逆止门...
